System Power Line: Montage- und Bedienungsanleitung Funk-Sirene/Blitzleuchte Midi Power Line
Funktion:
Kombinierte Funk-Sirene/Blitzleuchte inkl. 2 x 3V Lithium
Batterien mit integriertem Funkmodul Power Line für die
Direktansteuerung durch funkvernetzte Gefahrenmelder.
Die Hupe geht automatisch nach 3 Minuten aus und die
Blitzleuchte innerhalb von 2 Minuten, nachdem der Alarm
nicht mehr vorhanden ist. Option: Durch Ausschalten der
akustischen Signalisierung wird im Alarmfall nur die Blitz-
leuchte der F.Midi PL aktiviert. Signalisierung eines not-
wendigen Batteriewechsels ca. 30 Tage im voraus alle 8
Stunden durch einen Hupenton und LED-Blitz. Eine inte-
grierte Repeaterfunktion kann bei Bedarf aktiviert werden.

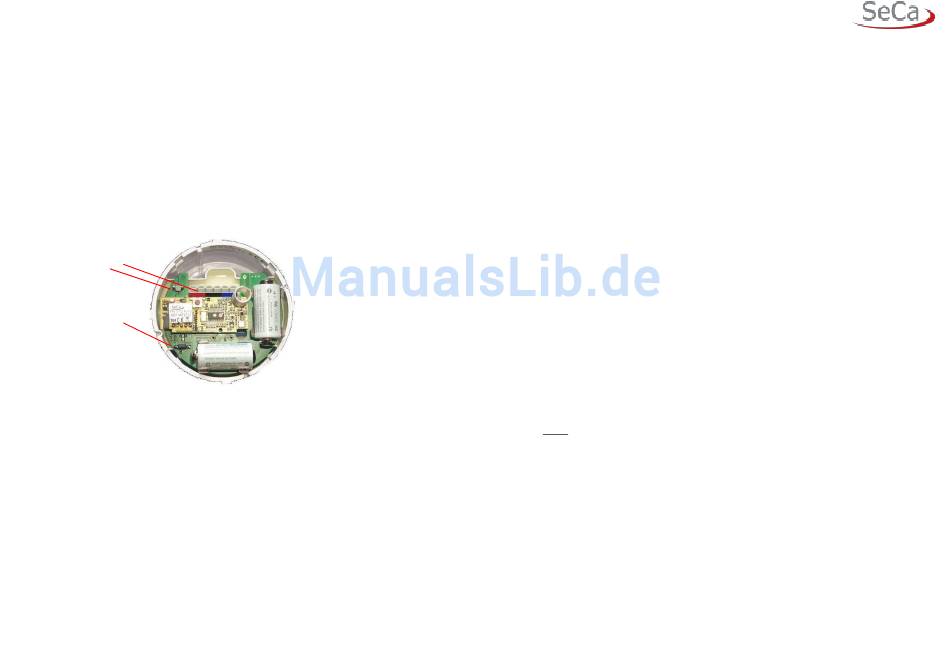

1. Anzeige- und Bedienelemente
Funkmodul Power Line
LED und Programmiertaste
des Funkmoduls
Funk-Sirene/Blitz-
leuchte Midi Power
Line:
Steckbrücke J4 - An-
melden an der Zentrale
Werksseitige Voreinstellungen:
Gruppenadresse
Mastermodus: Einzelidentifikation
Akustische Signalisierung
- empfangene Alarme
- empfangene Störmeldungen
Repeaterfunktion
2. Montage der Funk-Sirene/Blitzleuchte
Lösen Sie den Sockel vom Gerät durch Drehen entgegen
dem Uhrzeigersinn. Installieren Sie den Sockel am ge-
wünschten Ort. Schließen Sie nun die beiden 3V Lithium-
Batterien an die Batteriehalter an und achten dabei auf
korrekte Polarität. Nach erfolgter Programmierung verrie-
MB-F.Midi PL, FZ121012, 1001297
geln Sie die F.Midi PL durch eine Drehung nach rechts im
Sockel.
3. Konfiguration
Bitte beachten Sie für die Konfiguration Ihres Power Line
Systems folgende Reihenfolge:
1. Nur bei Rauchwarnmelder S mit vorprogrammierten
Funkmodulen S PowerLine: Generalreset zur Löschung
der voreingestellten Gruppenadresse (siehe Ziff. 4)
2. Bildung einer Gruppe/Funkvernetzung (Ziff. 3.1)
- Einlernen der Funkmodule untereinander
- Kommunikationstest
3. Anmelden der Sensoren in der Zentrale (Ziff. 3.2)
4. Konfiguration der Sonderfunktionen (Ziff. 3.3)
- Signalisierung empfangene Alarme
- Signalisierung empfangene Störmeldungen
- Aktivierung Repeaterfunktion
5. Testfunktionen (Ziff. 3.4) nach Montage
3.1 Bildung einer Gruppe / Funkvernetzung
Einlernen der Funkmodule untereinander
Gefahrenmelder, die untereinander Alarme und Störungen
weiterleiten sollen, sind zu einer Meldergruppe mit ge-
meinsamer Gruppenadresse
beliebiger Melder mit Funkmodul dient dabei als Master-
melder und gibt seine Adresse an die zur Gruppe gehö-
renden Funkmodule als Gruppenadresse weiter. Die Funk-
AUS
Sirene/Blitzleuchte Midi Power Line kann keine Master-
funktion übernehmen.
1 Führen Sie an den Komponenten mit voreingestellter
EIN
Gruppenadresse einen Generalreset (siehe Ziff. 4)
AUS
durch.
AUS
2 Drücken Sie die Programmiertaste an allen Funkmodu-
len so lange, bis die LED blinkt (ca. 4s).
(Menü 1 aus Übersicht auf Seite 4)
3 Drücken Sie die Testtaste Ihres Mastermelders so
lange, bis an allen Funkmodulen der Gruppe die LED
dauerhaft leuchtet.
4 Die LEDs an den Funkmodulen gehen nach 1 min. oder
nach kurzem Drücken der Programmiertasten aus.
© SeCa GmbH, Schwabenmatten 17a, 79292 Pfaffenweiler
Hinweis: Ein Melder, der bereits eine Gruppenadresse hat,
zeigt dies durch schnelles Blitzen der LED an. Führen Sie
in diesem Fall einen Generalreset des Melders durch, um
dessen Gruppenadresse zu löschen.
Kommunikationstest
Zur Überprüfung einer Meldergruppe auf eine gemeinsa-
me Gruppenadresse dient folgender Kommunikationstest:
1 Drücken Sie an allen Funkmodulen die Programmiertas-
te kurz, die LEDs blitzen anschließend (Menü 2 aus
Übersicht auf Seite 4).
2 Drücken Sie an einem beliebigen Melder mit Funkmodul
Power Line die Testtaste und an allen Funkmodulen mit
gleicher Gruppenadresse leuchtet die LED dauerhaft
nach ca. 5 s.
3 Lassen Sie nun die Testtaste des Melders los. Die LEDs
an den Funkmodulen gehen nach 1 min. oder nach kur-
zem Drücken der Programmiertasten aus.
3.2 Anmelden der Sensoren in der Zentrale
Die Kommunikation einer Meldergruppe mit der Zentrale
erfolgt über den Mastermelder. Dieser sollte daher in der
Nähe der Zentrale platziert werden, damit eine gute Funk-
reichweite gegeben ist. Die Kommunikation mit der Zent-
rale kann auf zwei Arten – Einzel- oder Linienidentifikation
– erfolgen.
zusammenzufassen. Ein
Im Fall einer Einzelidentifikation (Werkseinstellung)
werden der Master- und alle Gruppenmelder in der Zent-
rale
Meldersignale seiner Gruppenmelder mit deren Sensorad-
resse an die Zentrale.
Im Fall einer Linienidentifikation melden Sie nur den
Mastermelder aus der Gruppe in der Zentrale an. Der
Mastermelder übermittelt in diesem Fall die Meldersignale
aller Gruppenmelder mit seiner Sensoradresse an die
Zentrale. Der Mastermelder ist für die Linienidentifikation
speziell zu konfigurieren. Die Funk-Sirene/Blitzleuchte
Midi Power Line kann keine Masterfunktion übernehmen.
Einzelidentifikation:
1 Aktivieren Sie an der Zentrale den Programmiervorgang
gemäß der jeweiligen Bedienungsanleitung. Melden Sie
dabei die F.Midi PL in einer beliebigen Alarmlinie in der
angemeldet. Der Mastermelder übermittelt die
