CRONOS / INOXA SERIES
Instruction Manual
Betriebsanleitung
Livret d'Instructions
Manuale Istruzioni
Manual de instrucciones
V V .R.D.
V.R.D.
with
with
with
Voltage Reduction Device
Voltage Reduction Device
The present manual must be integrated by "Operating ad service manual CE"
Diese Bedienungsanleitung muß durch die "CE Betriebs- und Wartungsanleitung" ergänzt werden.
Ce livret doit être completé avec le "Manuel d'usage et entretien CE"
Il presente manuale deve essere integrato dal "Manuale d'uso e manutenzione CE"
El presente manual debe ser acompañado por el "Manual de uso y mantenimiento CE"
All manuals and user guides at all-guides.com
CRONOS 150
INOXA 150 HF
Sol Welding
Printed in date 22/05/08 Rev. 00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sol Welding CRONOS 150
Inhaltszusammenfassung für Sol Welding CRONOS 150

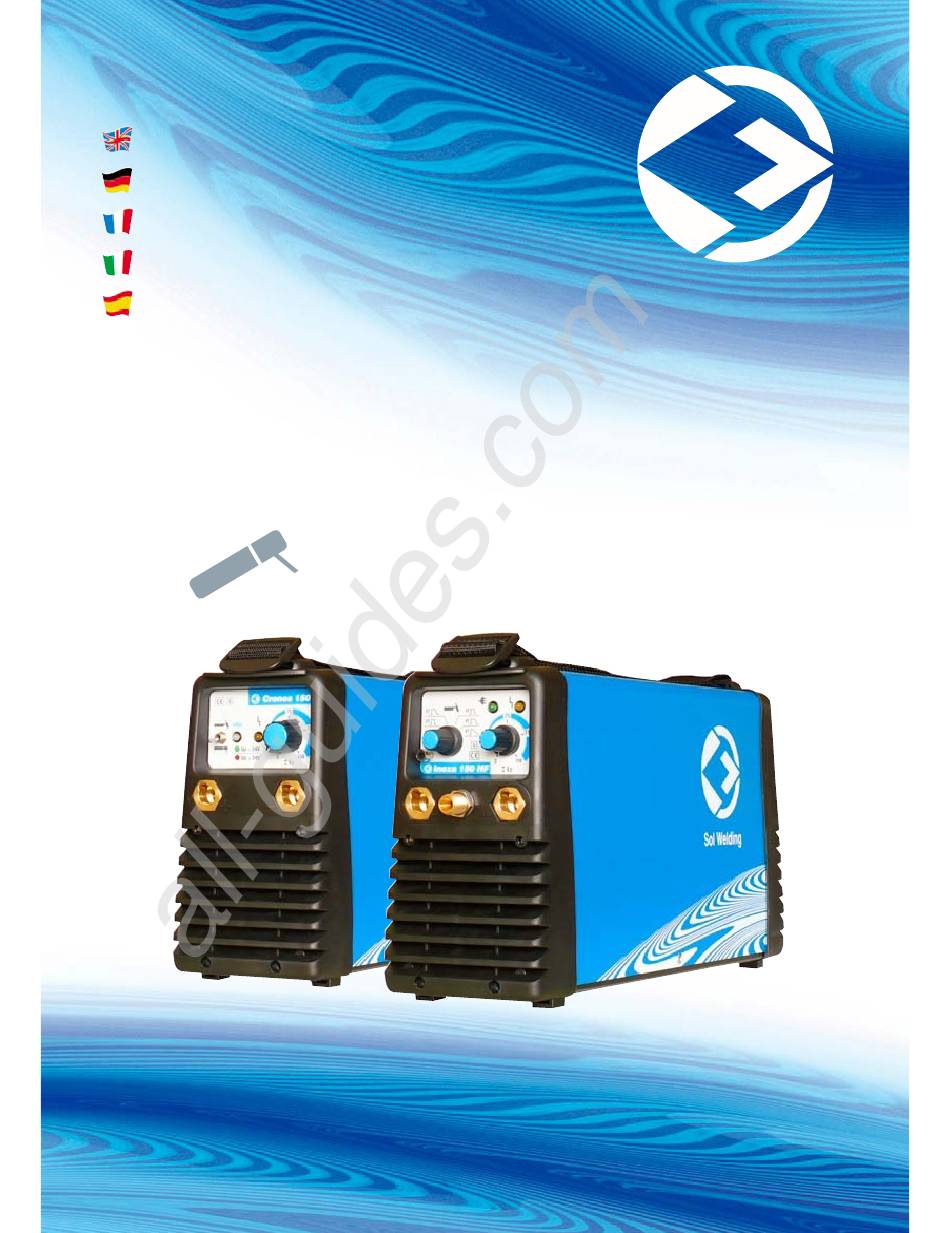

- Seite 1 All manuals and user guides at all-guides.com CRONOS / INOXA SERIES Instruction Manual Betriebsanleitung Livret d'Instructions Manuale Istruzioni Sol Welding Manual de instrucciones CRONOS 150 INOXA 150 HF V V .R.D. V.R.D. with with with Voltage Reduction Device Voltage Reduction Device The present manual must be integrated by ”Operating ad service manual CE”...
- Seite 2 All manuals and user guides at all-guides.com...
-
Seite 3: Inhaltsverzeichnis
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Section Description Page Abshnitt Inhaltsverzeichnis Seite Paragraphe Description Page Paragrafo Indice Pagina Sección Descripsión Página Introduction / Einleitung / Avant-propos / Premessa / Introducción Possible application / Die Auswahl des richtigen Zubehörs Emploi consenti / Uso consentito / Aplicaciones posibles Stick installation / Das Verschweißen von STABELEKTRODEN... -
Seite 4: Routine Maintenance
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Introduction To obtain the best performance from the machine and ensure the longest possible life of all its components you must careffully follow the instructions for use and maintenance detailed in this manu- In the interest of our customers we suggest any maintenance or repair of the equipment is made by qualified personnel. -
Seite 5: Maintenance Ordinaire
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Avant-propos Pour obtenir la performance optimale de cette installation et assurer une durée maximum à ses compo- sants, il est impératif de suivre rigoureusement les instructions pour l’utilisation et l’entretien qui se trouvent dans ce livret. -
Seite 6: Mantenimiento Ordinario
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Introducción Para obtener la máxima prestación prolungando la vida útil de este pruducto es necesario atenerse a las instrucciones de uso y mantenimiennto especificadas en este manual de instrucciones. -
Seite 7: Possible Application / Die Auswahl Des Richtigen Zubehörs
Sollten Sie Ihr Schweißgerät unter den oben geschilderten Umständen benütren wollen, setzen Sie sich bitte mit Ihrer Sol Welding-Service-Niederlassung in Verbindung. Bitte beachten Sie: Wir empfehlen, das Gerät alle 2-3 Monate gründlich zu reinigen. Sollten Sie hierzu Fragen haben, wenden Sie sich bitte an Ihre Sol Welding-Service-Niederlassung. -
Seite 8: Uso Consentito
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones 1 Emploi consenti Le générateur type CRONOS / INOXA 150 est developpé pour soudage élèctrode et TIG, avec gamme 150A. •... -
Seite 9: Stick Installation / Das Verschweißen Von Stabelektroden
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Stick Installation Betriebsart STABELEKTRODE CRONOS 150 Installation électrode Installazione Elettrodo Instalación electrodo 2.1.1 Avec le commutateur 2.1.1... - Seite 10 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Stick Installation Betriebsart STABELEKTRODE Installation électrode INOXA 150 HF Installazione Elettrodo Instalación electrodo 2.1.4 2.1.4 Choose stick function Avec le commutateur through Stick/Tig selector.
- Seite 11 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Stick Installation Betriebsart STABELEKTRODE CRONOS 150 Installation électrode INOXA 150 HF Installazione Elettrodo Instalación electrodo 2.1.7...
- Seite 12 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Stick Installation Betriebsart STABELEKTRODE CRONOS 150 Installation électrode INOXA 150 HF Installazione Elettrodo Instalación electrodo 2.1.7 Commencer à...
- Seite 13 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Stick Installation Betriebsart STABELEKTRODE CRONOS 150 Installation électrode INOXA 150 HF Installazione Elettrodo Instalación electrodo 2.1.7...
- Seite 14 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Tig Installation Betriebsart TIG Installation Tig CRONOS 150 Installazione Tig Instalación TIG 3.1.1 Allumer le génerateur et sélectioner la caracteri- stique TIG.
- Seite 15 CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Tig Installation Betriebsart TIG Installation Tig CRONOS 150 Installazione Tig Instalación TIG 3.1.3 Lier la pince de masse sur la relative prise de 3.1.3...
- Seite 16 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Tig Installation Betriebsart TIG Installation Tig CRONOS 150 Installazione Tig Instalación TIG 3.1.5 3.1.5 Lier la bouteille au tuyau...
- Seite 17 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Tig Installation Betriebsart TIG Installation Tig INOXA 150 HF Installazione Tig Instalación TIG 3.1.7 Allumer le génerateur et sélectioner la caracteristique TIG.
- Seite 18 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Tig Installation Betriebsart TIG Installation Tig INOXA 150 HF Installazione Tig Instalación TIG 3.1.9 Lier la pince de masse sur la relative prise de 3.1.9 sortie (+).
- Seite 19 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Tig Installation Betriebsart TIG Installation Tig INOXA 150 HF Installazione Tig Instalación TIG 3.1.11 3.1.11 Connecter le câble de Connect torch to nega- puissance de la torche tive pole of power...
-
Seite 20: Tig Installation / Betriebsart Tig Installation Tig / Installazione Tig / Instalación Tig
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Tig Installation Betriebsart TIG INOXA 150 HF Installation Tig Installazione Tig Instalación TIG 3.1.13 Lier la bouteille au tuyau 3.1.13 du gaz et ouvrire le Connect the gas cylinder... -
Seite 21: Tig Lift Arc Ignition / Lift Arc Zündung
CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Lift Arc ignition Lift Arc Zündung Installation Tig-Lift-Arc CRONOS 150 Innesco TIG Lift Arc Inicio TIG Lift Arc 4.1.1 4.1.1 Ouvrir le gaz Open the gas 4.1.1... - Seite 22 CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Lift Arc ignition Lift Arc Zündung Installation Tig-Lift-Arc CRONOS 150 Innesco TIG Lift Arc Inicio TIG Lift Arc 4.1.4 4.1.4 Retourner dans la...
-
Seite 23: Tig Dc Function / Brennerschalterfunktionen In Der Betriebsart Tig
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG INOXA 150 HF Fonctionnement TIG-DC Funzionamento TIG DC Funcionamiento TIG DC 5.1.1 2 TIMES FUNCTION... - Seite 24 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG INOXA 150 HF Fonctionnement TIG-DC Funzionamento TIG DC Funcionamiento TIG DC 5.1.1 FONCTIONNEMENT 2 TEMPS...
- Seite 25 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG Fonctionnement TIG-DC INOXA 150 HF Funzionamento TIG DC Funcionamiento TIG DC 5.1.1 Funcionamiento 2 timepos...
-
Seite 26: Functioning In 4 Times
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG Fonctionnement TIG-DC INOXA 150 HF Funzionamento TIG DC Funcionamiento TIG DC 5.1.2 FUNCTIONING IN 4 TIMES A Pre-Flow gas time of 100 msec. - Seite 27 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG INOXA 150 HF Fonctionnement TIG-DC Funzionamento TIG DC Funcionamiento TIG DC 5.1.2 4-TAKT-FUNKTION Nach dem ersten Drücken des Brennertasters strömt das Schutzgas für 100 msec vor.
- Seite 28 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG INOXA 150 HF Fonctionnement TIG-DC Funzionamento TIG DC Funcionamiento TIG DC 5.1.2 FONCTIONNEMENT À...
- Seite 29 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG INOXA 150 HF Fonctionnement TIG-DC Funzionamento TIG DC Funcionamiento TIG DC 5.1.2 FUNZIONAMENTO 4 TEMPI Alla pressione del pulsante torcia inizia il tempo di pregassificazione di circa 100 millise-...
- Seite 30 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones TIG DC Function Brennerschalterfunktionen in der Betriebsart TIG INOXA 150 HF Fonctionnement TIG-DC Funzionamento TIG DC Funcionamiento TIG DC 5.1.2 Funcionamiento 4 tiempos Al presionar el pulsante de la antorcha decore un tiempo de pregasificación de 100 milise-...
-
Seite 31: Alarm Signals / Alarm-Signallampen Signaux D'alarmes / Segnali Di Allarme. / Señales De Alarma
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Alarm signals Alarm-Signallampen Signaux d’alarmes Segnali di allarme Señales de alarma 6.1.1 The power source is able to recognize: Overheating alarm: signaled by the flashing of the YELLOW LED on the front panel (one blink every second) This alarm stops automatically when the temperature returns to the standard level. - Seite 32 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Alarm signals Alarm-Signallampen Signaux d’alarmes Segnali di allarme Señales de alarma 6.1.1 Le générateur peut relever 3 types d’alarme : Alarme de surtemperature.
- Seite 33 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Alarm signals Alarm-Signallampen Signaux d’alarmes Segnali di allarme Señales de alarma 6.1.1 El equipo posee tres tipos de alarma: Alarma de sobretemperatura.
-
Seite 34: Fonction Safe (Vrd) / Funzione Safe (Vrd) / Función Safe (Vrd)
Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Safe function (VRD) Safe Sicherheitsfunktion (VDR) Fonction safe (VRD) CRONOS 150 Funzione Safe (VRD) Función Safe (VRD) The safe function (VRD) allows the reduction of the no load voltage in the power source to a very safe level. -
Seite 35: Technical Specifications / Technische Daten
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Technical specifications / Technische Daten Specification techniques / Specifiche tecniche Caracteristicas técnicas CRONOS INOXA 150 HF Tecnical Specifications / Technische Daten Specifications techniques / Dati tecnici / Datos técnicos Cod. -
Seite 36: Adjustments' Description / Einstellen Der Schweißparameter
All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Adjustments’ description Bedienelemente Description des commandes CRONOS 150 Descrizione comandi Descripsión de comandos (GB) Alarm Diode (D) Störungslampe (GB) VRD Function indicator (F) Indicateur de bloc d'erogation (Voltage Reduction Device). - Seite 37 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Adjustments’ description Bedienelemente Description des commandes INOXA 150 HF Descrizione comandi Descripsión de comandos (GB) Alarm Diode (D) Störungslampe (F) Indicateur de bloc d'erogation (I) Indicatore di blocco erogazione...
- Seite 38 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones Adjustments’ description Bedienelemente CRONOS 150 Description des commandes INOXA 150 HF Descrizione comandi Descripsión de comandos CRONOS 150 (GB) Main Switch ON/OFF.
-
Seite 39: Spare Parts List / Ersatzteilliste / De Réchange / Lista Pezzi / Lista Des Pieze
E653P Potenziometro regolazione Potentiometer for corrente current adjustment D319CI Cinghia nera Holding strap C1279CA Capotta CRONOS 150 Cover CRONOS 150 X2-X3 R154PR Presa DIX CRONOS / INOXA Dinse socket CRONOS / INOXA (*) = Suggested spare parts / Ricambi consigliati... - Seite 40 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones INOXA 150 HF 10 Spare parts list / Lista pezzi Pos. C.S. Q.ty Code Descrizione Description D001MA Manopola D15 Knob D15...
- Seite 41 Portagomma D6 Gas hose niple (solo su INOXA 150 HF) (Only on INOXA 150 HF) K271IN Interruttore a chiave Key switch (solo su CRONOS 150) (Only on CRONOS 150) D125PC Pressacavo in plastica Cable’s plastic coupler D305PP/N Pannello anteriore nero...
- Seite 42 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones CRONOS 150 10 Spare parts list / Lista pezzi Pos. C.S. Q.ty Code Descrizione Description E557CE...
- Seite 43 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones 10 Spare parts list / Lista pezzi INOXA 150 HF Pos. C.S. Q.ty Code Descrizione Description M267BB Bobina di blocco High frequency transformer...
- Seite 44 10 Spare parts list / Lista pezzi Pos. C.S. Q.ty Code Descrizione Description PCB 1 S343PCB Scheda CRONOS 150 CRONOS 150 PCB (Parte di controllo) (Control part) PCB 2 S343PCB Scheda CRONOS 150 CRONOS 150 PCB (Parte pannello frontale) (Front panel part)
- Seite 45 All manuals and user guides at all-guides.com CRONOS / INOXA Instruction Manual / Betriebsanleitung / Livret d'Instructions / Manuale Istruzioni / Manual de instrucciones INOXA 150 HF 10 Spare parts list / Lista pezzi Pos. C.S. Q.ty Code Descrizione Description PCB 1 S343APCB Scheda INOXA 150 HF...
-
