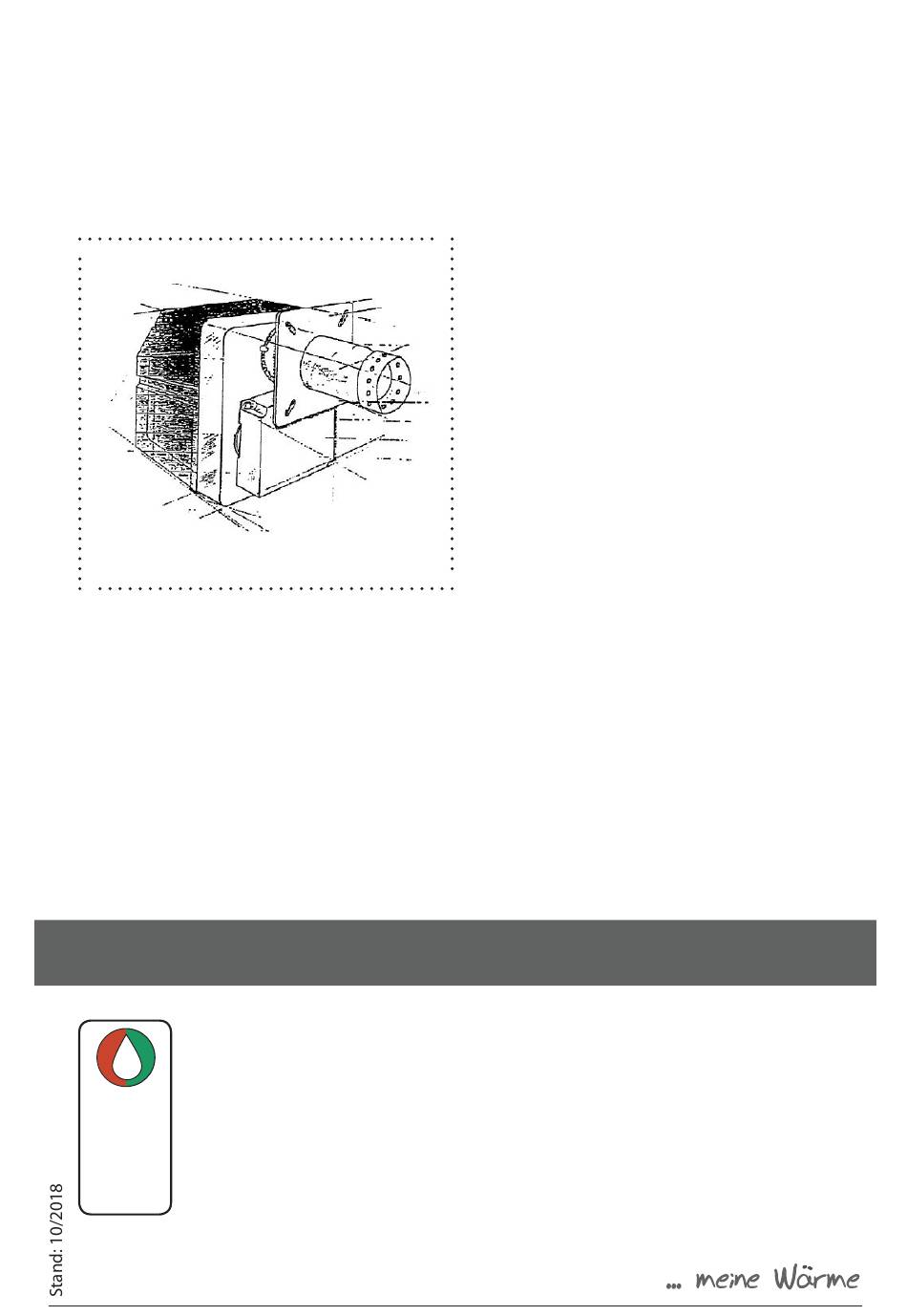

- Seite 1 Ölgebläsebrenner LG 40/60 RZ - 80er Rohr Technische Hinweise Dieses Gerät ist gemäß Herstellerangaben auch für den Betrieb mit Heizöl EL schwefelarm Innovative Heizsysteme geeignet.
- Seite 2 LG 40/60 RZ - 80er Rohr Inhaltsverzeichnis Wichtige Punkte zur Beachtung Abstimmung Brenner / Kessel / Schornstein Brennermontage und Ölanschluss Die Flammenüberwachung KLC 2002 Luftverstellung , Zündung Elektrische Verdrahtung Ölfeuerungsautomat LOA Steuergerät LMO 14 Steuergerät LMO 39 Stromlaufplan mit Danfoss-Vorwärmung und Steuergerät LMO 14 Stromlaufplan mit Danfoss-Vorwärmung und Steuergerät LMO 39...
- Seite 3 LG 40/60 RZ - 80er Rohr Wichtige Punkte zur Beachtung 1. Allgemeine Hinweise, zu beachtende Normen Die Installation, die Inbetriebnahme und Instandsetzung sowie die Wartung des Ölgebläsebrenners dürfen nur von Fachkundigen nach den entsprechenden Vorschriften vorgenommen werden. Bei Nichtbeachtung der Bedienungsanleitung entfällt der Gewährleistungsanspruch. Dieser Brenner ist geeig- net zur Verbrennung leichter mineralischer Heizöle nach DIN 51603 mit einer Viskosität bis 6 cSt.
- Seite 4 LG 40/60 RZ - 80er Rohr Abstimmung Brenner / Kessel / Schornstein Bevor der Brenner montiert wird: Festlegung der erforderlichen Brennerleistung (der Kessel sollte nicht unter- oder überbelastet werden). Beispiel: Kesselnennleistung 92 % (Annahme) ergibt die einzustellende Brennerleistung Kesselnennleistung in kW...
- Seite 5 LG 40/60 RZ - 80er Rohr Die Flammenüberwachung KLC 2002 blaugrau für Ölflammen im intermittierenden Brennerbetrieb Der Breitbandflammenwächter KLC 2002 ist ein kompakter Flam- menwächter mit speziellem IR-Filter. Die patentierte Auswertung des Signals erfolgt über die Flackerfrequenz der Strahlung der anstehen- den Flammen.
- Seite 6 LG 40/60 RZ - 80er Rohr Luftverstellung, Zündung Die Luftverstellung erfolgt an zwei Stellen: 1. Im Brennerkopf: Stauscheibe mit Düsenstock zurückziehen, die Sekundärluftmenge nimmt zu, die Pressung hinter der Stauscheibe wird abgebaut. Stauscheibe mit Düsenstock in den Konus schieben, die Sekun- därluftmenge nimtm ab, die Pressung hinter der Stauscheibe...
- Seite 7 LG 40/60 RZ - 80er Rohr Elektrische Verdrahtung mit Danfoss-System Blau Schwarz Braun Heizölvor- wärmung Danfoss FPHB Kontrollleuchte Zündtransformator Brennermotor Magnetventil Schutzleiter Nullleiter Kesselthermostat - Eingang Kesselthermostat - Ausgang Störleuchte Betriebsstundenzähler www.scheer-heizsysteme.de...
- Seite 8 LG 40/60 RZ - 80er Rohr Ölfeuerungsautomat LOA Anwendung Der LOA... übernimmt die Inbetriebsetzung und Überwachung vom ein- stufigen Ölgebläsebrenner im intermittierenden Betrieb. Die Flammen- überwachung erfolgt bei gelbbrennender Flamme mit Fotowiderstands- fühler QRB..., bei blaubrennender Flamme mit Blauflammenfühler QRC..
- Seite 9 LG 40/60 RZ - 80er Rohr Ölfeuerungsautomat LOA QRB... (typisch) Erf. Fühlerstrom Zul. Fühlerstrom Möglicher Fühlerstrom (mit Flamme) (ohne Flamme) (mit Flamme) LOA24.171B27 / LOA24.171B17 LOA24.571C27 LOA25.173C27 / LOA25.173C17 min. 70 µA max. 5,5 µA max. 210 µA LOA26.171B27 LOA28.173A27 LOA24.173A27...
- Seite 10 LG 40/60 RZ - 80er Rohr Steuergerät LMO 14 Betriebsanzeige Während der Inbetriebsetzung erfolgt Anzeige gemäß folgender Tabelle: Farbcodetabelle der mehrfarbigen Signalleuchte <LED> Zustand Farbcode Farbe Wartezeit <tw>, sonstige Wartezustände Ölvorwärmer heizt gelb Zündphase, Zündung angesteuert gelb blinkend Betrieb, Flamme in Ordnung grün...
- Seite 11 LG 40/60 RZ - 80er Rohr Elektronisches Steuergerät LMO 39 12. OBC 82.13-SC / OBC 85B. 13-SC • ACHTUNG Nur Original Ersatzteile verwenden! Ersetzen Sie das Steuergerät nur durch ein Originalersatzteil. Das Steuergerät ist in der Version der jeweiligen Heizleistung ausgelegt.
- Seite 12 LG 40/60 RZ - 80er Rohr Stromlaufplan mit Danfoss-Vorwärmung und Steuergerät LMO 14 blau schwarz braun braun Heizölvorwärmung blau Danfoss schwarz weiß Zündtransformator Radialgebläse Ölpumpenantrieb Magnetventil Luftdruckwächter max. 10 A Phase Schutzleiter Nullleiter Kesselthermostat - Eingang Kesselthermostat - Ausgang Störleuchte Betriebsstundenzähler...
- Seite 13 LG 40/60 RZ - 80er Rohr Stromlaufplan mit Danfoss-Vorwärmung und Steuergerät LMO 39 blau schwarz braun braun Heizölvorwärmung blau Danfoss schwarz weiß Zündtransformator Radialgebläse Ölpumpenantrieb Magnetventil Luftdruckwächter max. 10 A Phase Schutzleiter Nullleiter Kesselthermostat - Eingang Kesselthermostat - Ausgang Störleuchte Betriebsstundenzähler...
- Seite 14 LG 40/60 RZ - 80er Rohr Einstelltabelle -Beeinflussung durch Ändern des Die Hauptluftmenge wird mit einer Ansaugluftführung auf Stellung I Rezirkulationsspaltes Luftklappe eingestellt max. Pressung Brenner- Öldurchsatz Öldüse Pumpen- Düsenstock- Luft- leistung druck verstellung klappe kg/h ltr/h Fluidics 60 °C...
- Seite 15 LG 40/60 RZ - 80er Rohr Ersatzteile www.scheer-heizsysteme.de...
- Seite 16 LG 40/60 RZ - 80er Rohr Ersatzteilliste Pos. Bezeichnung Artikel-Nr. Brennerrohr Ø 80 011205 Ansaugluftführung 011217 Luftklappe 011218 Gebläserad 011220 Kontrollleuchte 011226 E-Motor 90 W mit Kondensator 011228 Kondensator 3 µF 010294 Kupplung 010735 Ölpumpe mit Magnetventil AL V 35 C nur mit Nippel für Schneidring 011236 Ölschlauch 90°-Bogen, einseitig 3/8“...
- Seite 17 LG 40/60 RZ - 80er Rohr Hinweise zur Ölfiltertechnik Durch fortschrittliche Filtertechnik Achtung sparen Sie Zeit und Geld. Automatischen Entlüfter grundsätzlich über Niveau Flo Co Top 2KM Optimum MC-18 der Ölpumpe montie- ren. Mindestens 50 % der - Micro-Filtereinsatz MC-18, 5-20 µm lang Schlauchlänge sollten stei-...
- Seite 18 LG 40/60 RZ - 80er Rohr www.scheer-heizsysteme.de...
- Seite 19 LG 40/60 RZ - 80er Rohr Störungstabelle Störung Ursache Abhilfe Stromzuführung unterbrochen Sicherung prüfen Kesselthermostate falsch eingestellt Thermostate richtig einstellen Brenner läuft nicht an Sicherheitsthermostat hat ausgelöst Entriegelungsknopf drücken Ölvorwärmer schaltet nicht durch Ölvorwärmer austauschen Fremdlicht KLC überprüfen Brenner geht während der Vorbelüftung auf Störung...
- Seite 20 LG 40/60 RZ - 80er Rohr Inbetriebnahme-Protokoll ÖLBRENNER SERVICE-BERICHT Brenner Wärmeerzeuger Typ: Herstell-Nr.: Typ: Leistung: Brennermontage durch Firma: Datum: Einstell- und Messwerte, Reparaturen Kundendienst Ruß- Zug/Druck in Düsengröße Pumpendruck -Gehalt Temperaturen zahl mbar Wirkungs- grad in % Sprühwinkel Abgas Raum...
- Seite 21 ÖLGEBLÄSEBRENNER LG 40/60 RZ - 80er Rohr SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestr. 16 DE 25797 Wöhrden Tel.: + 49 (0) 4839 / 905-0 Fax.: +49 (0) 4839 / 453 info@scheer-heizsysteme.de www.scheer-heizsysteme.de Höchstmaß an Behaglichkeit und Komfort...
