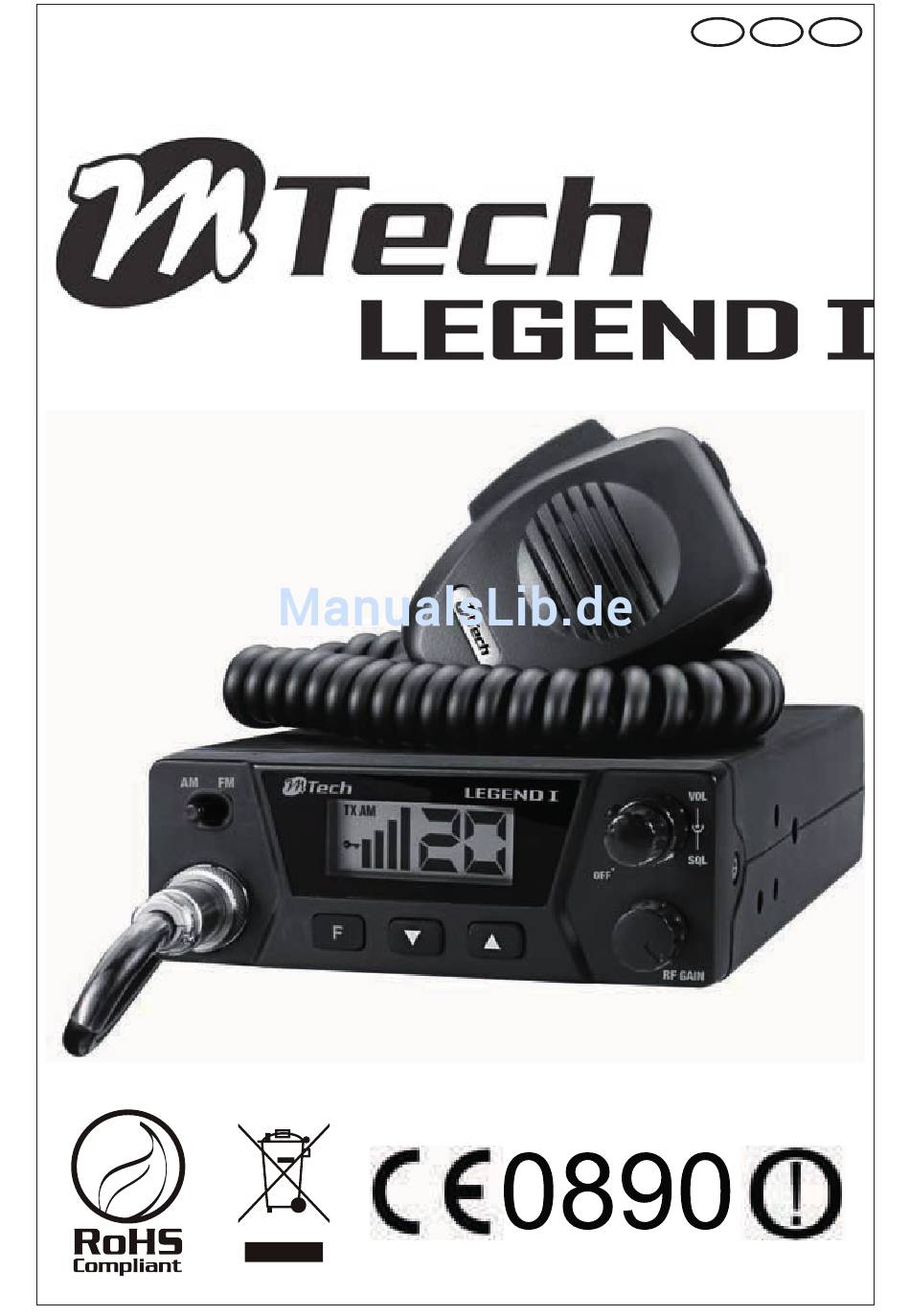

- Seite 1 Bedienungsanleitung CB-Mobilgerät Downloaded from www.cbradio.nl...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Entsorgung Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Sicherheitshinweise Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Ihr Gerät im Überblick Produkt und der Bedienungsanleitung das Symbol einer Geräteeigenschaften durchgestrichenen Abfalltonne abgebildet: Bedienelemente und Anschlüsse Anzeige Eine Entsorgung... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise WICHTIG! Lesen Sie vor einer Inbetriebnahme des Gerätes alle Bedienhinweise aufmerksam und vollständig durch. Bewahren Sie diese Bedienungsanleitung sorgfältig auf, sie enthält wichtige Betriebshinweise. Die Nichtbeachtung der Bedienhinweise kann zur Folge haben dass Gesetze verletzt werden und/oder Unfälle passieren kön- nen. -
Seite 4: Gesetzliche Vorgaben
Sicherheitshinweise Platzieren Sie das Funkgerät in Fahrzeugen immer außerhalb des Entfaltungsbereichs der Airbags. Lagern Sie das Funkgerät niemals in direktem Sonnenlicht oder an heißen Orten. Halten Sie das Funkgerät beim Senden so, dass die Antenne mindestens 5 cm vom Körper bzw. Kopf entfernt ist. Falls Rauch oder ungewöhnliche Gerüche aus dem Funkgerät kommen, müssen Sie es sofort ausschalten und sich zur Prob- lembehebung an Ihren Händler wenden. -
Seite 5: Ihr Gerät Im Überblick

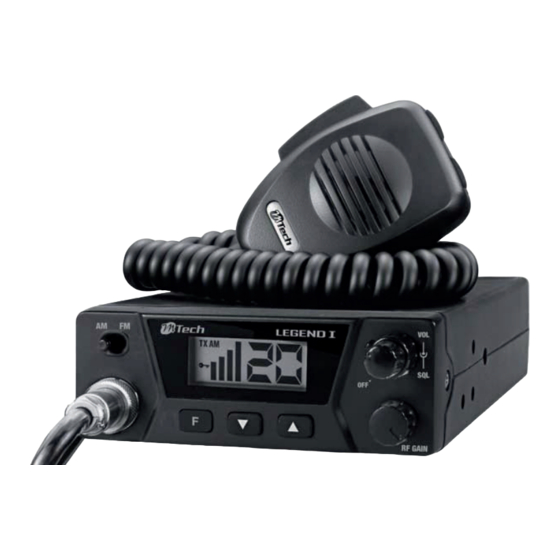

Ihr Gerät im Überblick Willkommen in der Welt der drahtlosen Kommunikation! Ihr neues MTech Legend I-CB-Mobilgerät ist ein nach modernsten Erkenntnissen konstruiertes und sorgfältig entwik- keltes Mobilfunkgerät, das höchste Leistungsfähigkeit und komfortable Bedienung kombiniert. Seine moderne Doppl- Superhet-Schaltung in PLL-Technik ermöglicht präzise Frequenzkontrolle. Lieferumfang MTech Legend I CB-Mobilgerät Handmikrofon und Mikrofonhalterung... -
Seite 6: Geräteeigenschaften
Geräteeigenschaften und Ausstattungsmerkmale Eigenschaften und Funktionen: Flüssigkristall-Anzeigefeld (LCD-Display) Funkbetrieb wahlweise in AM (Ampltitudenmodulation) oder FM (Frequenzmodulation) Tastatur-Quittungston Vorzugskanäle 19 und 9 Tastensperre Störbegrenzer (ANL = Automatic Noise Limiter) 4-stufige Anzeige der relativen Empfangsfeldstärke (Empfangsbetrieb) und der Sendeleistung (Sendebetrieb) Regelbare Wiedergabelautstärke Regelbare Rauschsperre Fernbedienungsmikrofon (mit Tasten "Vorzugskanal 9/19"... -
Seite 7: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Gerätefront Geräterückseite Anschlussbuchse Zusatzlautsprecher Anschlusskabel Stromversorgung Antennenanschlussbuchse (PL-259) Fernbedienungs- Mikrofon Tastensperre [LOCK] Taste [PTT] Vorzugskanal [9/19]... -
Seite 8: Bedienelemente
Bedienelemente Funktion Drucktaster Kurzer Tastendruck Langer Tastendruck (für ca. 1 Sekunde) Bandwahl Einstell-Menu "Ländernorm" aufrufen Ländernorm speichern und Einstell-Menü "Ländernorm" verlassen [▲] [▼] Auswahl mit Tasten (2) oder Kanalwahl aufwärts Auswahl Ländernorm (bei aufgerufenem Einstell-Menü "Ländernorm") Bei gedrückter Taste Gerät einschalten: Tasten-Quittungston ein Kanalwahl abwärts Auswahl Ländernorm (bei aufgerufenem Einstell-Menü... -
Seite 9: Anzeige
Anzeige Anzeigeelement Legende Im Betrieb: Kanalanzeige Zweistellige (Die Kanäle 1-9 werden einstellig angezeigt) Sieben- Beim Einschalten: Anzeige der gewählten Ländernorm Segment- anzeige Im Einstellmenü "Ländernorm": Anzeige der gewählten Ländernorm Sendebetrieb Modulationsart AM (Amplitudenmodulation) gewählt Modulationsart FM (Frequenzmodulation) gewählt Ländernorm-Einstellmenü gewählt Ländernorm "UK"... -
Seite 10: Signaltöne
Signaltöne Funktion "Tasten-Quittungston" Das Gerät bestätigt bei gewählter vorgenommene Einstellungen durch entsprechende Funktion "Tasten-Quittungston" Signaltöne. Ist die ausgeschaltet, werden keine Signaltöne erzeugt. Der Signalton für Kanalwechsel ertönt nicht während fortlaufender Änderung durch dauerhaft gedrückte Tasten [▲] (2) oder [▼] (3). Solange die Taste [PTT] am Fernbedienungsmikrofon gedrückt ist (Sendebetrieb), werden auch bei Funktion gewählter... -
Seite 11: Geräteinstallation
Geräteinstallation Einbauort wählen Wählen Sie einen geeigneten Einbauort. Dieser sollte eine bequeme und sichere Bedienung sowohl im Stand, als auch während der Fahrt ermöglichen und das Verletzungsrisiko bei einem Unfall nicht erhöhen. Alle Zuleitungskabel und die Mikrofonleitung müssen derart im Fahrzeug verlegt werden, dass keinerlei Beeinträchti- gungen des Fahrers beim Bedienen und Steuern des Fahrzeuges während des Funkbetriebs entstehen! Anschluss an Versorgungsspannung Verbinden Sie den ROTEN Anschlussdraht des Anschlusskabels Stromversorgung mit dem PLUSPOL (+) und den SCHWARZEN Anschlussdraht des Anschlusskabels mit dem MINUSPOL (-) der Stromversorgung. -
Seite 12: Bedienung
Bedienung Gerät ein/ausschalten und Wiedergabelautstärke regeln - Drehregler [VOL/OFF] (5) Gerät einschalten: Nach rechts drehen, bis "Klick"-Geräusch vernehmbar. Gerät ausschalten: Nach links drehen, bis "Klick"-Geräusch vernehmbar. Nach dem Einschalten ertönt ein Signalton, die eingestellte Ländernorm wird kurz angezeigt, anschließend der (zuletzt) eingestellte Kanal: Nach 2 Sekunden Anzeige des Kurz nach dem Einschalten eingestellten Kanals, hier "19" Anzeige der Ländernorm, hier "EU"... - Seite 13 CEPT/ENGLAND-Umschaltung - Schiebeschalter [CEPT/ENG] (4) (Nur bei gewählter Ländernorm "UK") Schaltet bei gewählter Ländernorm "UK" zwischen den beiden Kanaltabellen "CEPT" und "ENGLAND" um. Anzeige "UK" bei gewählter Kanaltabelle "CEPT". Anzeige "FM" und "UK" bei gewählter Kanaltabelle "ENGLAND". Vorzugskanal 9/19 - Taste [9/19] (3) am Fernbedienungsmikrofon (Wiederholter) Tastendruck wählt Normalbetrieb (Voreinstellung) Vorzugskanal "9"...
-
Seite 14: Ländernorm Einstellen
Ländernorm einstellen Das Gerät kann für 5 verschiedene Ländernormen eingestellt werden und entspricht anschließend den jeweils regional geltenden Vorschriften und Gesetzen. Beachten Sie hierzu auch die Kanaltabellen zu den einzelnen Ländernormen am Ende der Anleitung. Einstellwerte: "EU", "PL", "D", "EC", "UK"; Voreinstellung: "EU" Ländernorm verändern: Schritt 1: Gerät ausschalten. Schritt 2: Taste [F] (1) drücken und gleichzeitig Gerät einschalten. Die momentan eingestellte Ländernorm sowie die Anzeige "F"... -
Seite 15: Fehlertabelle
Fehlertabelle GERÄT SENDET NICHT bzw. AUSSENDUNG MIT UNBEFRIEDIGENDER QUALITÄT: Überprüfen Sie Antenne, Antennenkabel und den Antennenstecker. Ist das SWR korrekt eingestellt? Überprüfen Sie, ob das Mikrofon richtig angeschlossen ist. Überprüfen Sie, ob die eingestellte Ländernorm korrekt ist. GERÄT EMPFÄNGT SCHLECHT ODER GAR NICHT Überprüfen Sie die Einstellung der Empfängerempfindlichkeit (Taste LO/DX;... -
Seite 16: Technische Daten
Technische Daten Allgemein Kanäle 40 Kanäle AM/FM (Ländernorm "EU") Frequenzbereich 26,965 bis 27,405 MHz (Ländernorm "EU") PLL-Synthesizer Frequenzerzeugung +/- 600 Hz Frequenzgenauigkeit Temperaturbereich Betrieb -10°C bis +55°C Mikrofon Electret-Kondensator-Mikrofon Betriebsspannung 12,0 V TX voll moduliert 2,0 A Stromaufnahme RX max. Lautstärke 0,75 A Leistungsaufnahme max. -
Seite 17: Ländernormspezifische Kanal-/Frequenztabellen
Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "EU" Kanal Frequenz Kanal Frequenz Ländernorm "PL" (Polen) Kanal Frequenz Kanal Frequenz... - Seite 18 Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "D" (Deutschland) Kanal Frequenz Kanal Frequenz...
- Seite 19 Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "EC" (CEPT) Kanal Frequenz Kanal Frequenz Ländernorm "U" (UK CEPT) CEPT Kanaltabelle Kanal Frequenz Kanal Frequenz...
- Seite 20 Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "UK" (ENGLAND) ENGLAND Kanaltabelle Kanal Frequenz Kanal Frequenz...
-
Seite 23: Ce-Konformitätserklärung
CE-Konformitätserklärung... - Seite 24 Funktechnik Bielefeld Dammstr. 23 · 33824 Werther · Deutschland Telefon: +49 (0) 5203 - 918-5566 · Fax: +49 (0) 5203 - 918-5599 © 2015 Copyright der deutschen Übersetzung: Offroadsticker Grafische Dienstleistungen Johannes Zaehrl · www.offroadsticker.com Änderungen, Irrtümer und Fehler vorbehalten. Das Entfernen des Copyright-Hinweises sowie die Verwendung von Inhalten, auch auszugsweise, verstößt gegen geltendes Recht und ist ausdrücklich untersagt.
