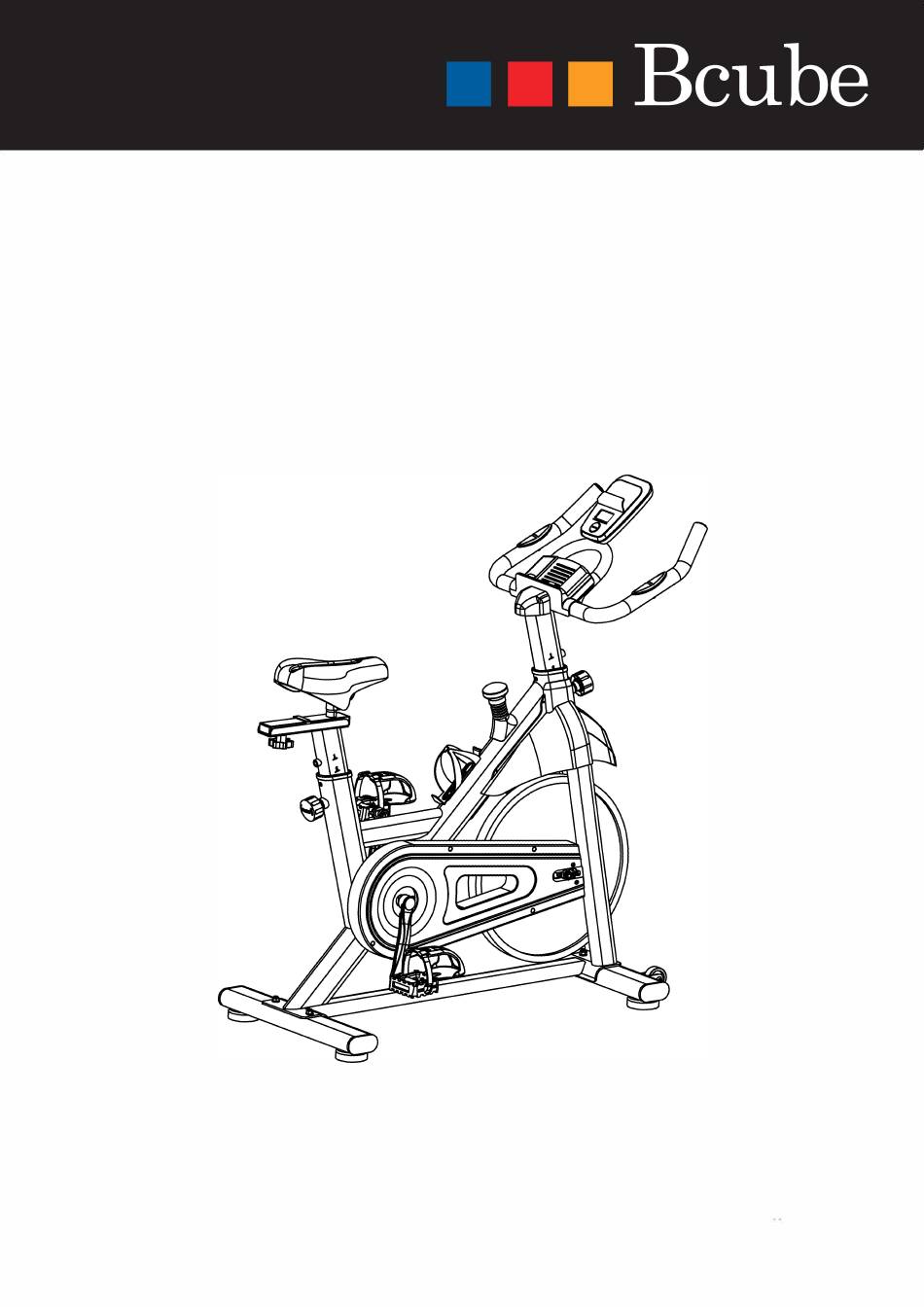

- Seite 1 SP501 田 邑 压 MANUALE D'ISTRUZIONI BEDIENUNGSANLEITUNG USER'S MANUAL M assi m o Peso Uti l izzatore 霍 尸 盂 芦 詈 : : : M a x i m a l e...
- Seite 2 ISTRUZIONI PER L'USO ISTRUZIONI DI SICUREZZA ISTRUZIONI DI SICUREZZA PER L‘ALLENAMENTO Leggere attentamente l'intero manuale prima di assemblare o ATTENZIONE Prima di iniziare l'attività fisica, consultare il proprio utilizzare l'unità. medico. Ciò è particolarmente importante per gli utenti con Utilizzare l'apparecchio solo come descritto nelle istruzioni. problemi di salute esistenti.
- Seite 3 ISTRUZIONI PER L'USO ISTRUZIONI DI MONTAGGIO Prima di iniziare l'assemblaggio dell'unità, verificare che siano presenti tutti i componenti specificati. Alcune delle fasi di assistere da persona nell'assemblaggio montaggio richiedono un sollevamento pesante. Si consiglia di farsi un'altra prodotto FASE 1: La traversa anteriore (2) viene fissata al telaio (1) con bulloni a carrello (16), rondelle (17) e dadi a testa cilindrica (18) e fissata con una chiave aperta (25).
- Seite 4 ISTRUZIONI PER L'USO FASE 3: Il reggisella (4) viene inserito nel telaio (1) e la manopola di regolazione (14) viene estratta in modo che la manopola di regolazione (14) si innesti automaticamente nel foro corrispondente del reggisella (4). Allo stesso modo, inserire il supporto del manubrio (5) nel telaio (1) ed estrarre la manopola di regolazione (14) in modo che questa si innesti automaticamente nel foro corrispondente del manubrio (5).
- Seite 5 ISTRUZIONI PER L'USO Fase 5: fissare il manubrio (6) al supporto del manubrio (5) con le rondelle (17), le rondelle elastiche (21) e le viti a testa cilindrica (20) e serrare con una chiave a brugola (26). 20# 4pcs 21# 4pcs 17# 4pcs Fase 6: collegare il cavo (22) al cavo (#9a) sul retro del monitor (#9).
- Seite 6 ISTRUZIONI PER L'USO Fase 7: fissare il supporto per cellulare (11) al manubrio (6). ATTENZIONE! Prima dell'uso, accertarsi che tu le par siano montate saldamente e che l'apparecchio poggi saldamente sul pavimento ELENCO DELLE PARTI DI RICAMBIO Descrizione Dimensione Pezzo No. Descrizione Dimensione Pezzo Ø...
- Seite 7 ISTRUZIONI PER L'USO DISEGNO DELL'ESPLOSIONE...
- Seite 8 ISTRUZIONI PER L'USO FUNZIONAMENTO DEL COMPUTER TM R SPD D ST C A LO D O R PM PU LSE SC A N TASTO DI FUNZIONE SELEZIONARE QUALSIASI FUNZIONE PREMENDO IL PULSANTE MODE, IN MODALITÀ DI SCANSIONE È POSSIBILE BLOCCARE LA FUNZIONE CORRENTE PREMENDO IL PULSANTE DI MODE.
- Seite 9 BEDIENUNGSANLEITUNG SICHERHEITSINWEISE SICHERHEITSHINWEISE FÜR DAS TRAINING Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie ACHTUNG Bevor Sie mit dem Training beginnen, konsultieren Sie das Gerät montieren oder in Betrieb nehmen. Ihren Arzt. Dies ist besonders wichtig für Benutzer mit bestehenden Benutzen Sie das Gerät nur wie in der Anleitung beschrieben.
- Seite 10 BEDIENUNGSANLEITUNG AUFBAUANLEITUNG Bevor Sie anfangen das Gerät aufzubauen, überprüfen Sie bitte, dass alle angegebenen Teile vorhanden sind. Manche der Aufbauschritte verlangen schweres Heben. Es wird empfohlen, dass Sie sich beim Aufbau dieses Produkts von einer anderen Person unterstützen lassen. SCHRITT 1: Die vordere Querstütze (2) wird mit Schlossschrauben (16), Unterlegscheiben (17) und Hutmuttern (18) am Rahmen (1) befestigt und mit einem Gabelschlüssel (25) fixiert.
- Seite 11 BEDIENUNGSANLEITUNG SCHRITT 3: Die Sattelstütze (4) wird in den Rahmen (1) eingesetzt, und der Einstellknopf (14) wird herausgezogen, so dass der Einstellknopf (14) automatisch in das entsprechende Loch der Sattelstütze (4) einrastet. In ähnlicher Weise wird die Lenkerstütze (5) in den Rahmen (1) eingeführt und der Einstellknopf (14) herausgezogen, so dass der Einstellknopf (14) automatisch in das entsprechende Loch der Griffstange (5) einrastet.
- Seite 12 BEDIENUNGSANLEITUNG Schritt 5: Der Lenker (6) wird mit den Unterlegscheiben (17), den Federscheiben (21) und den Kopfschrauben (20) an der Lenkerstütze (5) befestigt und mit einem Innensechskantschlüssel (26) festgezogen. 20# 4pcs 21# 4pcs 17# 4pcs Schritt 6: Verbinden Sie das Kabel (22) mit dem Kabel (#9a) auf der Rückseite des Monitors (#9). Verbinden Sie das Signalkabel (23) mit dem Kabel (#9b) auf der Rückseite des Monitors (#9).
- Seite 13 BEDIENUNGSANLEITUNG Schritt 7: Bringen Sie die Handyhalterung (11) am Lenker (6) an. ACHTUNG! Stellen Sie vor dem Gebrauch sicher, dass alle Teile fest montiert sind und das Gerät sicher auf dem Boden steht ERSATZTEILLISTE Beschreibung Größe Stück Beschreibung Größe Stück Ø...
- Seite 14 BEDIENUNGSANLEITUNG EXPLOSIONSZEICHNUNG...
- Seite 15 BEDIENUNGSANLEITUNG COMPUTERBEDIENUNG TM R SPD D ST C A LO D O R PM PU LSE SC A N FUNKTIONSTASTE MODE WÄHLEN SIE JEDE FUNKTION DURCH DRÜCKEN DER MODUS-TASTE, IM SCAN-MODUS KÖNNEN SIE DURCH DRÜCKEN DER MODUS-TASTE DIE AKTUELLE FUNKTION SPERREN. DRÜCKEN SIE DIE MODUS-TASTE UND HALTEN SIE SIE 2 SEKUNDEN LANG GEDRÜCKT, UM ALLE FUNKTIONEN ZURÜCKZUSETZEN.
- Seite 16 OPERATING INSTRUCTIONS SAFETY INSTRUCTIONS SAFETY INSTRUCTIONS FOR TRAINING Read the entire manual carefully before mounting or operating CAUTION Before you start training, consult your physician. This is the device. especially important for users with existing health problems. Only use the device as described in the instructions. Warm up well before starting the workout.
- Seite 17 OPERATING INSTRUCTIONS ASSEMBLY INSTRUCTIONS Before you start assembling the unit, please check that all the specified parts are present. Some of the assembly steps person assist you in require heavy lifting. It is recommended that you have another setting up this product STEP 1: The front cross support (2) is fastened to the frame (1) with carriage bolts (16), washers (17) and cap nuts (18) and fixed with an open-end wrench (25).
- Seite 18 OPERATING INSTRUCTIONS STEP 3: Insert the seat post (4) into the frame (1) and pull out the adjustment knob (14) so that the adjustment knob (14) automatically engages in the corresponding hole of the seat post (4). Similarly, the handlebar support (5) is inserted into the frame (1) and the adjustment knob (14) is pulled out so that the adjustment knob (14) automatically engages in the corresponding hole in the handlebar (5).
- Seite 19 OPERATING INSTRUCTIONS Step 5: Attach the handlebar (6) to the handlebar support (5) using the washers (17), spring washers (21) and capscrews (20) and tighten using an Allen wrench (26). 20# 4pcs 21# 4pcs 17# 4pcs Step 6: Connect the cable (22) to the cable (#9a) on the back of the monitor (#9). Connect the signal cable (23) to the cable (#9b) on the back of the monitor (#9).
- Seite 20 OPERATING INSTRUCTIONS Step 7: Attach the cell phone holder (11) to the handlebar (6). CAUTION! Before use, make sure that all parts are firmly mounted and that the device stands securely on the floor SPARE PARTS LIST Description Size Piece No. Description Size Piece...
- Seite 21 OPERATING INSTRUCTIONS EXPLOSION DRAWING...
- Seite 22 OPERATING INSTRUCTIONS COMPUTER OPERATION TM R SPD D ST C A LO D O R PM PU LSE SC A N FUNCTION KEY MODE SELECT ANY FUNCTION BY PRESSING THE MODE BUTTON, IN SCAN MODE YOU CAN LOCK THE CURRENT FUNCTION BY PRESSING THE MODE BUTTON.
