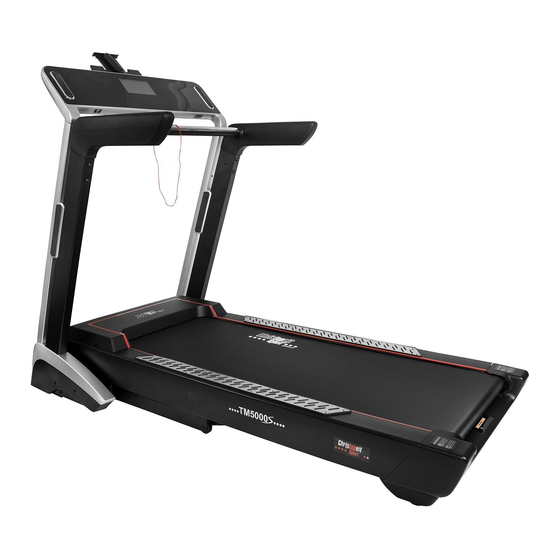

Heimsport-trainingsgerät elektrisches laufband
Vorschau ausblenden Andere Handbücher für TM 5000S:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

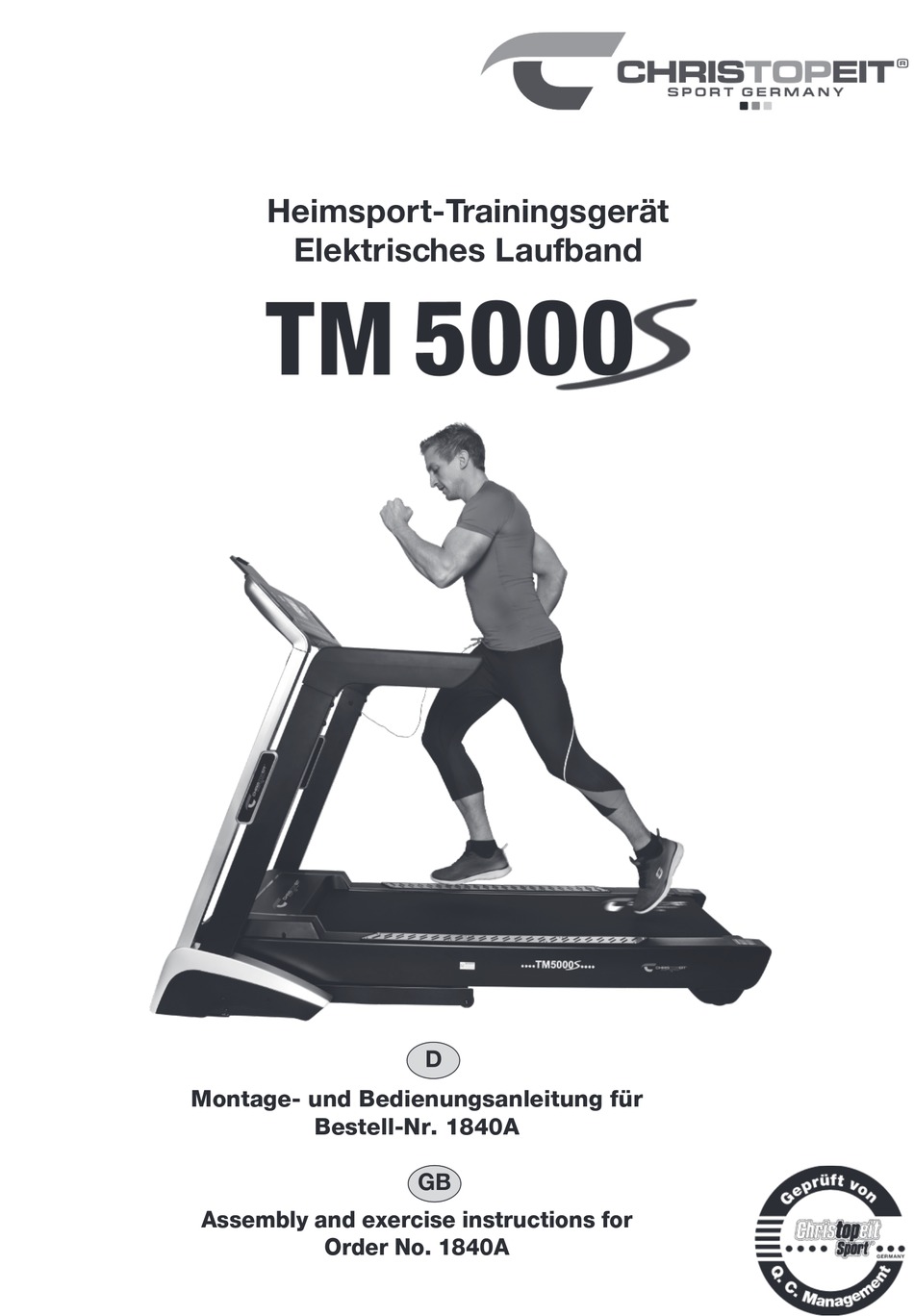

Heimsport-Trainingsgerät
Elektrisches Laufband
D
Montage- und Bedienungsanleitung fu  r
Bestell-Nr. 1840A
GB
Assembly and exercise instructions for
Order No. 1840A
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Christopeit Sport TM 5000S

  • Seite 1 Heimsport-Trainingsgerät Elektrisches Laufband Montage- und Bedienungsanleitung fu  r Bestell-Nr. 1840A Assembly and exercise instructions for Order No. 1840A...
  • Seite 2: Wichtige Empfehlungen Und Sicherheitshinweise

    Inhaltsu  bersicht Contents Page 22 1. Wichtige Empehlungen und Sicherheitshinweise Seite 2. Montageanleitung mit Explosionsdarstellungen Seite 3. Wartung, Garantiebestimmungen Seite 4. Benutzung der Smartphone/Tablet-Halterung Seite 5. Computeranleitung, Sto  rungsbeseitigung Seite - 17 6. Trainingsanleitung, Warm up Seite 18 7.
  • Seite 3 Montageanleitung Legen Sie alles u  bersichtlich au den Boden und kontrollieren Sie die Vollza  hligkeit anhand der Montageschritte. Einig Schrau- ben benden sich bereits an den Montagestellen au zwecks einacher Zuordnung. Die Montagezeit betra  gt ca. 40min. Schritt 1: 1.
  • Seite 4 Schritt 4: 1. Fu  hren Sie den Pulsgri (6) mit Hile einer zweiten Person zu den Stu  tzrohren links und rechts (3L+R) und verbinden Sie die Stecker der Pulskabel (97) mit den Pulsverbindungskabeln 1 (98). 2. Stecken Sie den Pulsgri (6) vorsichtig in die Stu  tzrohre (3L+R) ein, ohne dabei Kabel einzuquetschen, sodass die Beesti- gungsbohrungen u ...
  • Seite 5: Anmerkung

    Schritt 6: 1. Stecken Sie die Seitenverkleidungen links und rechts (30L+R) an die Stu  tzrohre links und rechts (3L+R) und sichern Sie diese an den Halterungen links und rechts (12L+R) mittels den Schrauben 4x16 (75). 2. Stecken Sie dann die Innenabdeckungen links und rechts 31L+R) an die Halterungen (12L+R) und sichern Sie diese mit- tels der Schrauben (75).
  • Seite 6 Ein- / Ausklappen und transportieren 2. Platz sparend einklappen und Standortwechsel: Heben Sie den Laurahmen an Position „A“ an und klappen des Laubandes Sie das Lauband durch Anheben hochkant zusammen bis der Sicherungsknop (15) einrastet. Durch vollsta  ndiges Einklappen 1.
  • Seite 7: Anmerkungen Zur Wartung Und Einstellung

    Anmerkungen zur Wartung und Einstellung 1. Pfegen der Laufa  che: Damit das Lauband dauerhat leicht und gut la  ut, sollte immer nach 50 Betriebsstunden die Unterseite der Laua  che, welche au dem Gleitbrett liegt au Ihre Gleita  higkeit gepru  t werden und gg.
  • Seite 8: Benutzung Der Smartphone/Tablet-Halterung

    Benutzung der Smartphone/Tablet-Halterung Ausklappen der Halterung: Bauteil Beschreibung Menge Halteklammer Auszug Ablage Smartphone/Tablet Schritt 1: Ziehen Sie hinter dem Computer an der Halterklammer (A) die Ablage (C) hoch, sodass sich diese mit dem Auszug (B) komplett herausschiebt. Schritt 2: Klappen Sie die Halteklammer (A) au und schieben Sie diese et- was nach links um die augeklappte Position zu arretieren.
  • Seite 9: Tastenfunktionen

    Computeranleitung TM 5000S (Hinweis: Augrund der optionalen Mo  glichkeiten ko  nnen Funktionen und Beschreibungen von der sich darstellenden Situation etwas abweichen.) 1. Anzeigen Symbol u  r Steigungsstue und Verbrauchsanzeige in Kcal Symbol Steigungsstue leuchtet = Steigungsstue wird angezeigt;...
  • Seite 10 2.2 Media-Funktionstasten: Lautsprechersymbol mit geringe Schalldruck: Verringert die Lautsta  rke. Lautsprechersymbol mit gro  ßerem Schalldruck: Erho  ht die Lautsta  rke. Wiedergabe/Pause: Startet oder stoppt die Hintergrundmusik/Video. Zuru  ck: Wa  hlt das vorherige Lied/Video aus. Vorwa ...
  • Seite 11: Manuelles Programm Mit Vorgabe Von Trainingszielen

    Dru  cken der Stop-Taste beendet/pausiert das Programm und das Lauband verringert die Geschwindigkeit bis die Laua  che steht. Es erscheint ein Pause Symbol im Display und es besteht die Mo  glichkeit durch Dru  cken der Start-Taste das Programm ortzusetzen oder durch Dru ...
  • Seite 12 Wettkampprogramme Dru  cken Sie die “ ” -Taste 4 mal, um zum ersten Wettkampprogramm 3,0km zu gelangen. Mit jedem weiteren Dru  cken der “ ”-Taste erscheinen die weiteren Wettkampprogramme 5.0km, 10.0km, 15.0km, 21,1km (Halbmarathon) und 42,19km (Marathon). Nutzer C ist Anzeige der Enternung das System in % u ...
  • Seite 13: U  Bersicht Von Geschwindigkeit Und Steigung Der 24 Trainingsprogramme

    U  bersicht von Geschwindigkeit und Steigung der 24 Trainingsprogramme Die Trainingszeit der 24 Trainingsprogramme ist Die Trainingszeit der 24 Trainingsprogramme ist Balken augeteilt in 10 Balken Balken augeteilt in 10 Balken Õ Õ Programm Programm km/h km/h Steigungs- ISteigungs- stufe stufe km/h...
  • Seite 14: Individuelle Benutzerprogramme

    Individuelle Benutzerprogramme U1-U3 Durch Dru  cken der “ ”-Taste gelangen Sie nach den 24 Trainingsprogrammen zu den 3 individuellen Benutzerprogramme (U1-U3). Hier ko  nnen Sie Ihr eigenes Trainingsprofl einstellen, welches dauerhat gespeichert bleibt oder bei Bedar u  berschrieben werden kann. Vera ...
  • Seite 15: Bmi-Berechnung

    BMI-Berechnung Durch Dru  cken der “ ” -Taste gelangen Sie nach den 24 Trainingsprogrammen, den 3 individuellen Benutzerprogramme (U1-U3) und den Pulspro- grammen HP1/HP2 zu dem BMI Rechner. Geben Sie nacheinander Ihre perso  nlichen Daten wie Geschlecht, Alter, Gro  ße und Gewicht mittels der +/- Tasten ein und besta ...
  • Seite 16 Einstellungsmo  glichkeiten/Inormation des Displays Inormation zur Wartung der Laua  che mit Silicon-O  l. Alle 300km werden Sie durch diesen Hinweis daran erinnert, dass eine Laua  chen-Wartung durchgeu  hrt werden muss. Siehe Rubrik: Pegen der Laua  che. Der Hinweis kann durch Dru ...
  • Seite 17: Fehlercodes Und Fehlerdiagnose

    Fehlercodes und Fehlerdiagnose Bei Funktionssto  rungen kann nebenstehende Auistung von Fehlermeldungen eine Hile u  r versierte Personen sein. Grundsa  tzlich gilt, dass elektrische Reparaturarbeiten nur unter Einhaltung der einschla  gigen Sicherheitsvorschriten durchzuu  hren sind. Na  here Inormationen und Hilestellung bei Funkti- onssto ...
  • Seite 18: Trainingsanleitung

    Trainingsanleitung Um spu  rbare ko  rperliche und gesundheitliche Verbesserungen zu erreichen, Weitere Inormationen zum Thema Auwa  rmu  bungen, Dehnungsu  bungen mu  ssen u  r die Bestimmung des erorderlichen Trainingsauwandes die oder allgemeine Gymnastiku  bungen fnden Sie in unserem Downloadbereich unter www.christopeit-sport.com olgenden Faktoren beachtet werden: 4.
  • Seite 19 Stu  ckliste - Ersatzteilliste • Ausklappautomatik Sot-Drop-System u  r ein leises und sicheres herablassen der Laufa  che TM 5000S Best.-Nr. 1840A • 4 Transportrollen u  r einen bequemen Standortwechsel • Geeignet bis zu einem Ko  rpergewicht von max. 150 kg Technische Daten: Stand: 01. 07. 2019 • Abmessung der Laufa  che: ca. L 141 x B 51 cm • elektrische Daten: 220-240V/50Hz /1.700 Watt • Motor Dauerleistung 2,25 PS(1,7kw), maximale Motorleistung 4 PS(3kw) • Gera  tegewicht: ca. 106 kg • Geschwindigkeit: 1 km/h bis 22 km/h (in 0,1 km/h Schritten einstellbar)
  • Seite 20 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stu  ck Laufa  che 13+14 36-1352-11-BT Motorabdeckung 36-1840-01-BT Seitenleiste links 36-1840-06-BT Seitenleiste rechts 36-1840-07-BT Rollenabdeckung links 36-1840-13-BT Rollenabdeckung rechts 36-1840-14-BT Endkappe 36-1840-02-BT Motorabdeckung links 36-1840-15-BT Motorabdeckung rechts 36-1840-16-BT Griu  berzug links 36-1840-17-BT Griu ...
  • Seite 21 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stu  ck Innensechskantschraube M6x10 39-9920 Senkkopschraube M6x30 2+42 39-10306 Senkkopschraube M6x25 2+42 39-9970-SW Kreuzschlitzschraube M5x16 2+27 39-10165 Kreuzschlitzschraube M5x8 2+24 39-9903-SW Kreuzschlitzschraube M4x8 95,108 39-10188 Kreuzschlitzschraube 4x16 22,26,28-35,40 39-10187 Kreuzschlitzschraube 109+113 39-10188 Kreuzschlitzschraube 4x12 25,36+95...
  • Seite 44 Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder © by Top-Sports Gilles GmbH Reparaturen wenden Sie sich bitte an unsere Service Abteilung. D-42551 Velbert (Germany) Service: Top-Sports Gilles GmbH info@christopeit-sport.com Tel.: +49 (0)2051/6067-0 Friedrichstrasse 55 http://www.christopeit-sport.com Fax: +49 (0)2051/6067-44 D - 42551 Velbert http://www.christopeit-sport.net...
