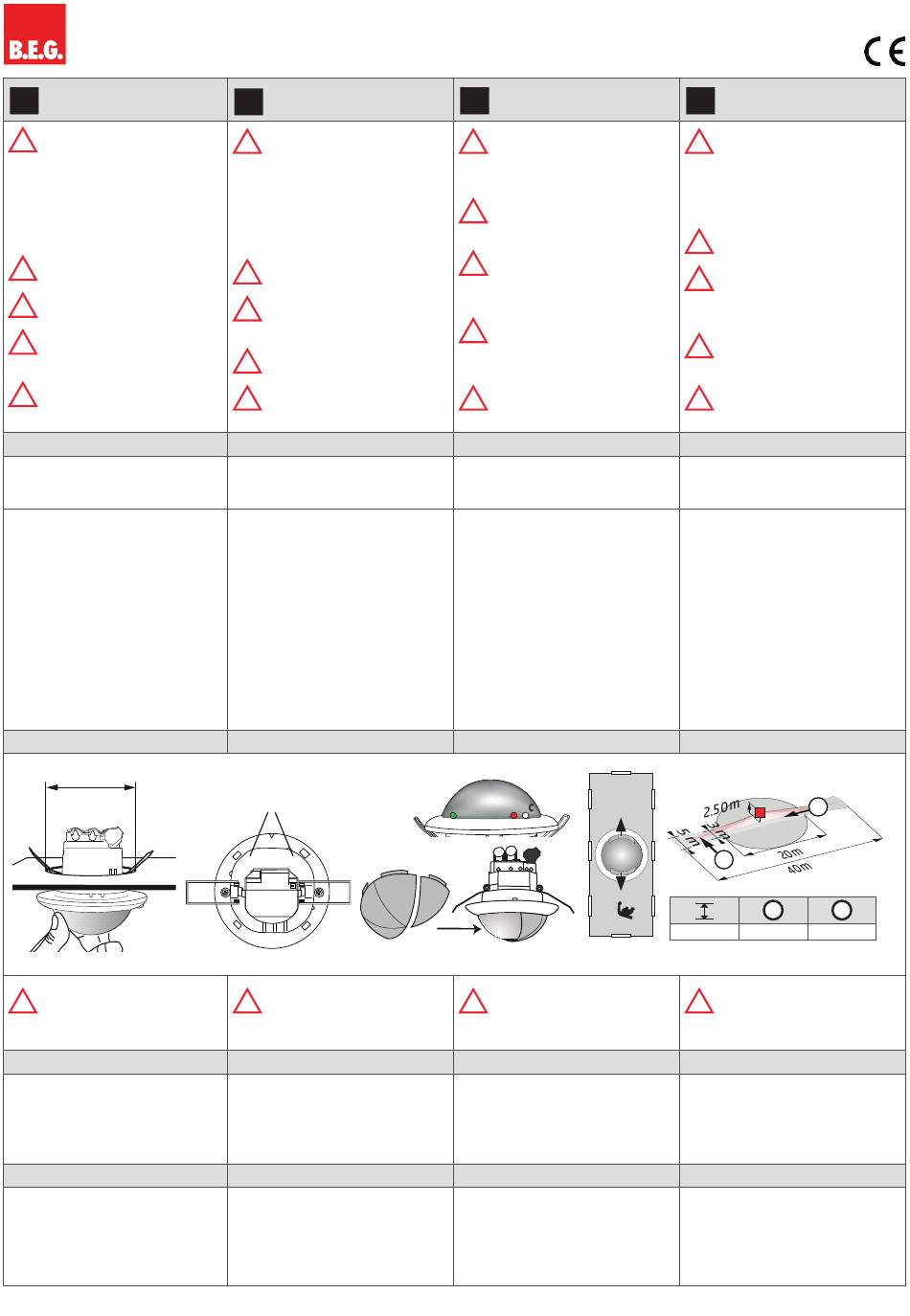

B.E.G. LUXOMAT net PD4-BMS-K/C Montageanleitung

LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen Anlagen
!
dürfen nur von Elektrofachkräf-
ten oder von unterwiesenen
Personen unter Leitung und
Aufsicht einer Elektrofachkraft
entsprechend den elektrotechni-
schen Regeln vorge nommen
werden.
Vor Montage Leitung spannungs-
!
frei schalten!
Dieses Gerät ist nicht zum
!
Freischalten geeignet.
DALI ist nicht SELV – Es gelten die
!
Installationsvorschriften für
Niederspannung.
Die DALI-Schraubklemmen dür-
!
fen nicht an 230 VAC angeschlos-
sen werden!
Funktionsweise
Adressierbarer DALI-Multisensor zur
Deckeneinbaumontage speziell für
Korridore.
Stromversorgung über DALI-Bus.
Addressier- und nutzbar gemäß IEC
62386 Teil 103 (Steuergerät). Instanz 0
stellt Informationen bezüglich Raum-
belegung und Bewegungserkennung
gemäß IEC 62386 Teil 303 am DALI-
Bus bereit. Instanz 1 stellt LUX Werte
gemäß IEC 62386 Teil 304 am DALI-Bus
bereit. Parametrierung ist über einen
erforderlichen Multimaster-Appli-
kations-Controller eines beliebigen
Herstellers möglich. Dieser Controller
muss IEC 62386 Teil 101/103/303/304
unterstützen.
Montage
68 mm
Beim Korridormelder sind die
!
Korridorfenster in der Linse
entscheidend für die Ausrich-
tung. (Fig. 2)
Selbstprüfzyklus
In den ersten 20s nach Zuführung
der DALI-Bus-Spannung durchläuft
der Melder einen Selbstprüfzyklus. In
dieser Zeit reagiert das Gerät nicht auf
Bewegung.
Inbetriebnahme
Allgemein: Das Gerät kann nach der
Montage direkt und gemäß der An-
leitung der zur Verfügung gestellten
Software des jeweiligen Control-
ler-Herstellers in Betrieb genommen
werden.
net PD4-BMS-K/C
®
Mounting-Instructions
GB
Preparations
Work on the mains supply may
!
only be carried out by qualified
professionals or by instructed
persons under the direction and
supervision of qualified skilled
electrical personnel in accord-
ance with electrotechnical
regulations.
Disconnect supply before
!
installing!
This device is not to be used to
!
isolate other equipment from the
mains supply.
DALI is not SELV – the installation
!
instructions for low voltage apply
The DALI screw clamps must not
!
be connected to 230 VAC!
Operation
Adressable DALI multisensor designed
for false ceiling mounting designed
for corridors.
Powered via DALI bus. Addressable
according to IEC 62386 Part 103
(control device). Instance 0 provides
information regarding occupancy
and movement for the DALI bus
according to IEC 62386 part 303.
Instance 1 provides LUX values for the
DALI bus according to IEC 62386 part
304. Parameterisation is possible via
mandatory Multimaster-Application-
Controller of any manufacturer. This
controller must support IEC 62386
parts 101/103/303/304.
Mounting
LED A green
Product code LED B red
LED C white
N1234 1234
For the corridor detector, the
!
corridor windows in the lens are
critical for alignment (fig. 2).
Self-test cycle
During the first 20 sec after connec-
ting to the DALI bus power, the
product will enter a self-test cycle.
During this time the device does not
respond to movement.
Initial operation
General: The device can be put into
service directly after mounting, follo-
wing the software instructions from
the relevant controller manufacturer.
Montage - Instructions
FR
Preparation du montage
Travailler sur le réseau électrique
!
ne s'improvise pas, seul un
electricien qualifié et habilité
doit effectuer ce raccordement.
Avant de commencer
!
l'installation, assurez-vous que
l'alimentation est coupée.
Pour des questions de sécurité,
!
nous vous rappelons que ce produit
n'est pas destiné à être branché ou
débranché sous tension.
DALI est différent de SELV – Les
!
prescriptions d'installation pour
basse tension doivent être
respectées.
Les bornes DALI ne doivent pas
!
être raccordées au 230 VCA !
Fonctionnement
Multicapteur DALI adressable pour
montage faux-plafond spécial couloirs.
Alimentation par bus DALI. Adressable
et utilisable selon IEC 62386 Partie
103 (unité de commande). La section
0 fournit des informations sur la
détection de mouvements sur le bus
DALI selon IEC 62386 partie 303. La
section 1 fournit les valeurs LUX sur le
bus DALI selon IEC 62386 partie 304. Le
paramétrage est possible par l´inter-
médiaire d´un contrôleur d´application
multi-maîtres provenant de n'importe
quel fabricant. Ce contrôleur doit être
compatible avec la norme IEC 62386
partie 101/103/303/304.
Montage
Fig. 4
B
A
N1234
1234
Fig. 3 Fig. 2
Dans le cas du détecteur de
!
couloir, les fenêtres de couloir
dans la lentille doivent être
orienté correctement (Fig. 2) !
Cycle d'autocontrôle
Au cours des premières 20 s après
la remise sous tension, le détecteur
procède à un cycle d'autocontrôle.
Durant cette période, l'appareil ne
réagit pas aux mouvements.
Opération initiale
Général : L'appareil peut être mis en
service directement après le montage
et conformément à la notice du logiciel
du fabricant de contrôleur mise à
disposition.
93332
Montage - Instructies
NL
Montagevoorbereiding
Werkzaamheden aan elektrische
!
installaties mogen enkel door
gekwalificeerde installateurs of
geschoold personeel uitgevoerd
worden en dit in overeenstemming
met de elektrotechnische regels.
Netspanning uitschakelen alvorens
!
te beginnen met de montage.
Dit toestel mag niet gebruikt
!
worden om de aangesloten
apparaten te isoleren van de
voedingsspanning.
DALI is niet SELV – De installatie-
!
voorschriften voor laagspanning
zijn van kracht.
De DALI-schroefklemmen mogen
!
niet op 230 VAC worden
aangesloten!
Werkwijze
Adresseerbare DALI multisensor voor
inbouwmontage speciaal voor gangen.
Stroomvoorziening via DALI-bus. Adres-
seerbaar en bruikbaar overeenkomstig
IEC 62386 Part 103 (besturingseenheid).
Afdeling 0 geeft informatie over bewe-
gingsdetectie volgens IEC 62386 Deel
303 op de DALI-bus.
Afdeling 1 bevat LUX-waarden volgens
IEC 62386 deel 304 op de DALI-bus.
Parametrering is mogelijk via een
vereiste multimaster applicatiecontrol-
ler van elke fabrikant. Deze controller
moet IEC 62386 deel 101/103/303/304
ondersteunen.
Montage
Fig. 1
2
1
1 2
2.50 m Ø 40.00 m Ø 20.00 m
Voor het correct instellen van de
!
corridor detector, de corridor
vensters in de lens in de aangege-
ven richting monteren (zie figuur 2)!
Zelftestcyclus
Wanneer de spanning op de melder
wordt aangesloten, ondergaat het
toestel een zelftestcyclus van 20
seconden. Tijdens deze cyclus reageert
de detector niet op beweging.
Inbedrijfstelling
Algemeen: Het apparaat kan na de
montage direct en overeenkomstig
de handleiding van de ter beschikking
gestelde software van de desbetref-
fende controllerfabrikant in bedrijf
worden genomen.
