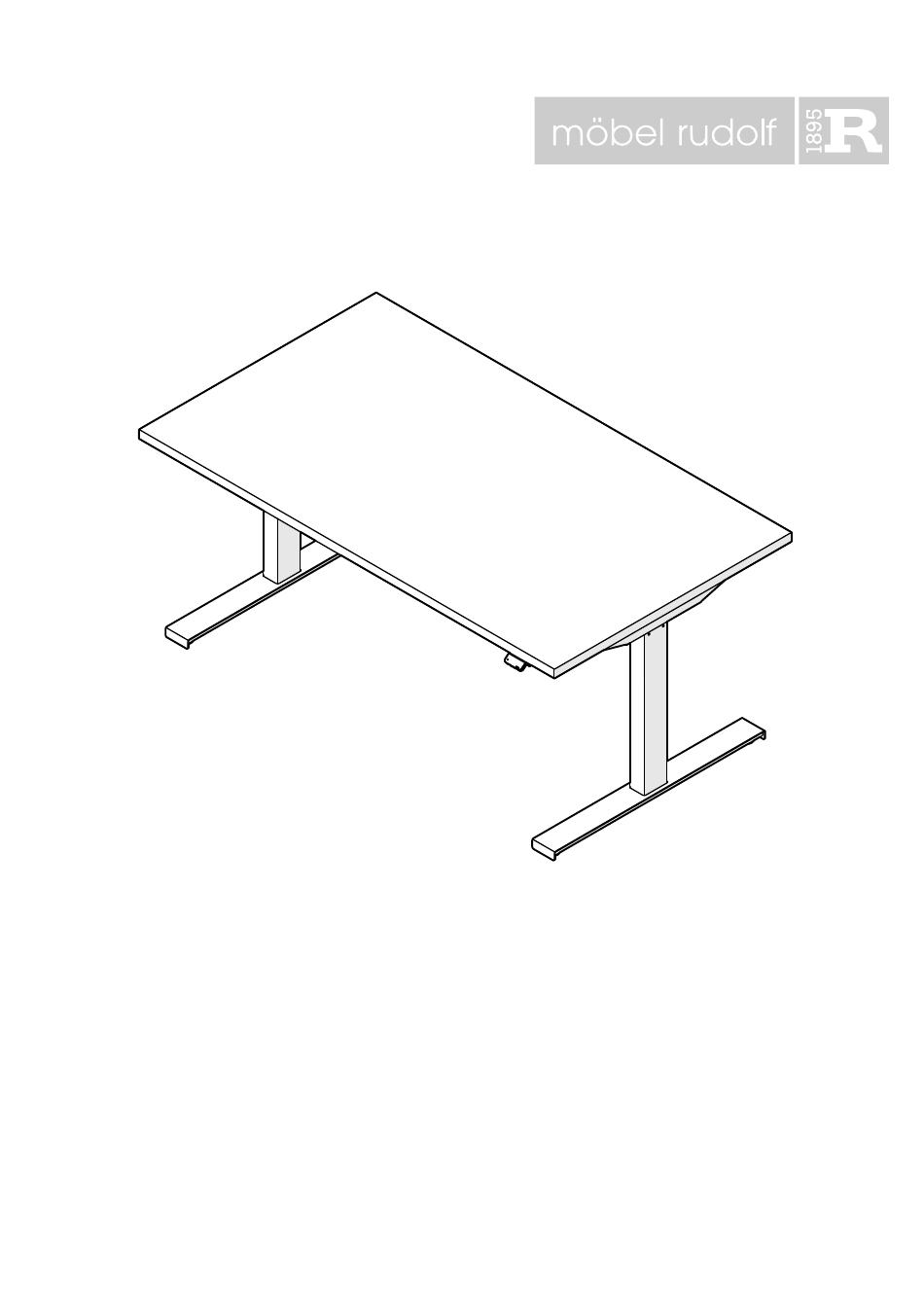

MONTAGE- & PFLEGEANLEITUNG
PROGRAMM:
NewWork
ARTIKEL:
NT-E2
INHALT
PFLEGEANWEISUNG ............................................................................................................................................................ 2
SICHERHEITSHINWEIS ........................................................................................................................................................ 3
WERKZEUGÜBERSICHT ...................................................................................................................................................... 4
BESCHLAGSÜBERSICHT: .................................................................................................................................................... 4
MONTAGE SCHREIBTISCH .................................................................................................................................................. 6
BEDIENTEIL STANDARD .................................................................................................................................................... 10
BEDIENTEIL MIT MEMORY-SCHALTER ............................................................................................................................ 11
DEMONTAGE ....................................................................................................................................................................... 13
KONFORMITÄTSERKLÄRUNG ........................................................................................................................................... 14
digitale Version
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rudolf Möbel NewWork NT-E2
Inhaltszusammenfassung für Rudolf Möbel NewWork NT-E2
-
Seite 1: Inhaltsverzeichnis
MONTAGE- & PFLEGEANLEITUNG PROGRAMM: NewWork ARTIKEL: NT-E2 INHALT PFLEGEANWEISUNG ................................2 SICHERHEITSHINWEIS ................................ 3 WERKZEUGÜBERSICHT ..............................4 BESCHLAGSÜBERSICHT: ..............................4 MONTAGE SCHREIBTISCH ..............................6 BEDIENTEIL STANDARD ..............................10 BEDIENTEIL MIT MEMORY-SCHALTER ..........................11 DEMONTAGE ..................................13 KONFORMITÄTSERKLÄRUNG ............................14 digitale Version... -
Seite 2: Pflegeanweisung
2 - 14 Bitte aufbewahren! PFLEGEANWEISUNG Wir freuen uns, dass Sie sich für dieses Möbel entschieden haben. Aus verpackungstechnischen Gründen wird das Möbel teilweise zerlegt geliefert. Beachten Sie bitte nachfolgende Hinweise, die zur sachgerechten Montage und Nutzung des neuen Möbels erforderlich sind. Aufgrund der Gefährdung durch eine fehlerhafte Montage ist die Montage ausschließlich durch fachkundigen Personen nach den Vorschriften dieser Montage- und Pflegeanweisung vorzunehmen. -
Seite 3: Sicherheitshinweis
3 - 14 SICHERHEITSHINWEIS Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. Die Nichtbeachtung von Anweisungen, die mit einem „ACHTUNG“-Symbol markiert sind, kann zu erheblichen Schäden am System führen. Jeder, der das System anschließt, montiert und nutzt, muss Zugang zu dieser Montageanleitung haben. -
Seite 4: Werkzeugübersicht
4 - 14 WERKZEUGÜBERSICHT: TEILEÜBERSICHT: 150002162 Stand: 21.09.2021 Copyright © 2021 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 21.09.2021... -
Seite 5: Beschlagsübersicht
5 - 14 BESCHLAGSÜBERSICHT: U454 U411 U412 U413 TIFU TIFU HÖVER.AUS TIFU HÖVER.TRAV R LEGER TIFU HÖVER.EVG HÖVER.TRAV L U451 U452 U415 TIFU TIFU TIFU HÖVER.EVG HÖVER.SÄULE HÖVER.SÄULE TIFU HÖVER. HALTE MASTER SLAVE KICK LOCK U453 U455 U456 TIFU TIFU TIFU HÖVER.BEDIEN HÖVER.KABEL... -
Seite 6: Montage Schreibtisch
6 - 14 MONTAGE SCHREIBTISCH U413 U412 U411 U413 Stand: 21.09.2021 Copyright © 2021 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 21.09.2021... - Seite 7 7 - 14 U4 6 3 U4 6 3 U4 6 3 U4 6 3 U4 6 1 U452 SLAVE U4 6 2 U415 U4 6 1 U414 U451 U415 MASTER U414 Stand: 21.09.2021 Copyright © 2021 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 21.09.2021...
-
Seite 8: Montage Kabelverbindung
8 - 14 MONTAGE KABELVERBINDUNG Master U451- und Slave U452-Säule mit dem Kabel U456 verbinden • Master-Säule U451 und EVG U454 mit dem Kabel U455 verbinden • • EVG U454 mit dem Kabel U457 verbinden D 28 U 457 D 28 U 42 U452 U 455... -
Seite 9: Montage Bedienteil
9 - 14 MONTAGE BEDIENTEIL Die Schrauben des Bedienteils sind nicht vorgebohrt. Das Bedienteil wird mit selbstschneidenden Schrauben kundenindividuell befestigt. Ziehen Sie die Schrauben nicht zu fest an. Sie müssen natürlich ausreichend befestigt sein, ohne jedoch den Kunststoff zu beschädigen. MONTAGE KABELVERBINDUNG •... -
Seite 10: Bedienteil Standard
10 - 14 BEDIENTEIL BOHRBILD BEDIENTEIL STANDARD Das Bedienteil wird über einen Kippschalter betätigt. Drücken und halten Sie das Bedienteil nach oben, um den Tisch hochzufahren; drücken und halten Sie das Bedienteil nach unten, um den Tisch runter zu fahren. Lassen Sie das Bedienteil los, wenn Sie Ihre gewünschte Position erreicht haben. -
Seite 11: Bedienteil Mit Memory-Schalter
11 - 14 BEDIENTEIL MIT MEMORY-SCHALTER Bei diesem Artikel handelt es sich um eine Erweiterung. SPEICHERN VON SPEICHERPOSITIONEN Fahren Sie den Tisch auf eine bevorzugte Position und drücken Sie die „Stern“-Taste für 2 Sekunden. Die Licht-leiste blinkt jetzt zweimal weiß, um anzuzeigen, dass der Speichervorgang läuft. - Seite 12 12 - 14 DESK CONTROL™ APP Desk Control ist eine App, die für Benutzer von Sitz-Steh-Tischen entwickelt wurde. Die App ermöglicht es dem Anwender, sich über Bluetooth®-Funktechnologie mit dem Tisch zu verbinden und erinnert den Benutzer daran, die Höhenverstellung zu nutzen. Durch das Herunterladen der „Desk Control“ App, ist der Anwender einen Schritt näher in Richtung Änderung des Sitzverhaltens und er erhält eine Erinnerung zum Aufstehen, um eine gesunde Routine in den Arbeitstag zu bringen.
-
Seite 13: Demontage
13 - 14 DEMONTAGE 1. Entfernen Sie das Kick Lock. Drücken Sie vorsichtig die beiden Pins an der Seite Halten Sie die Pins gedrückt, während Sie Kick des Kick Lock. Lock mit einem Schraubendreher entfernen. 2. Schlagen Sie vorsichtig auf das Ende der Setzen Sie den Schraubendreher in eine der Klammer, um sie zu lösen, z. -
Seite 14: Konformitätserklärung
