T&S B-0969 Montageanleitung Seite 18

Instructions Générales

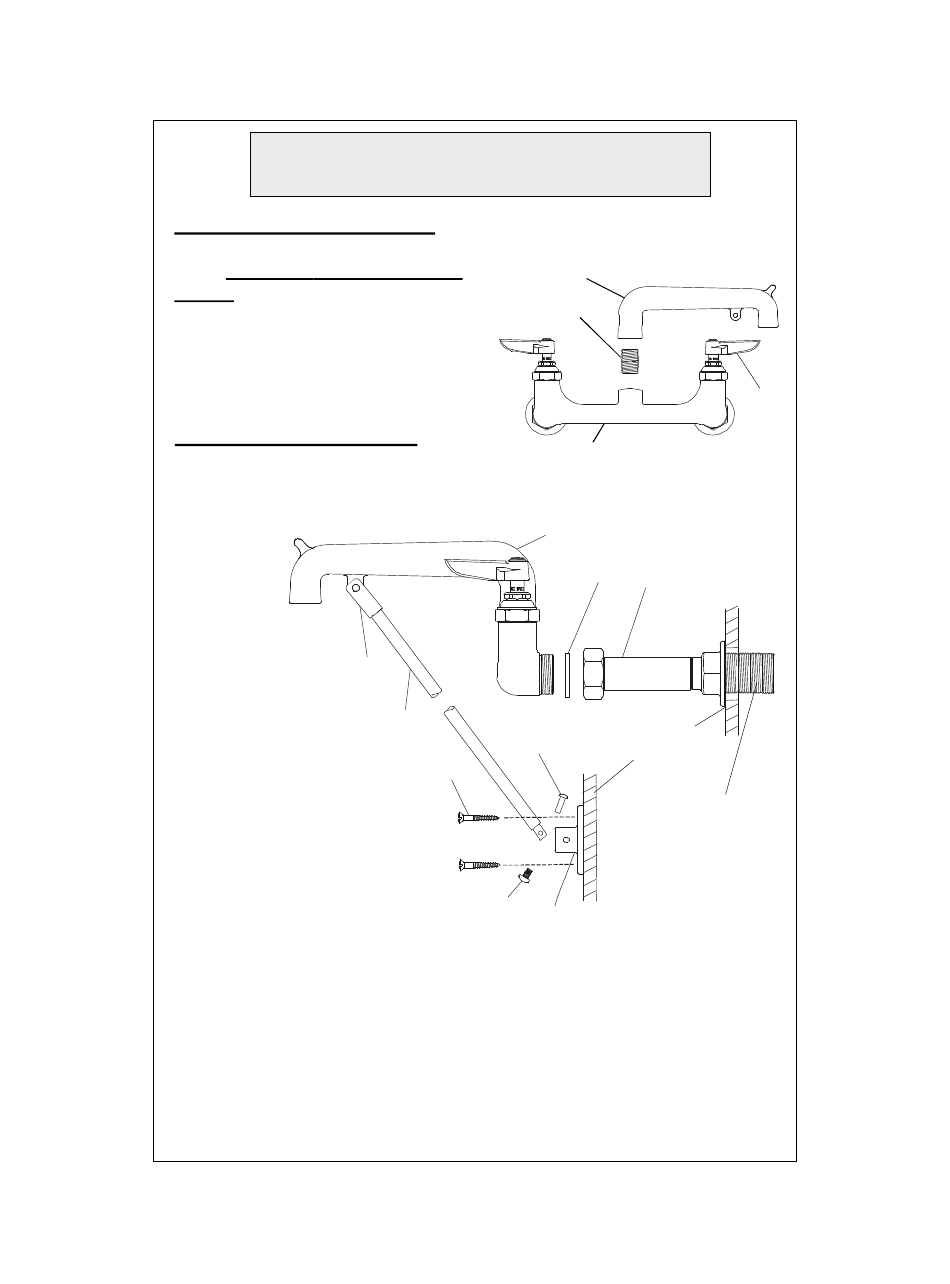

L'Installation De L'Ajutage:
Noter: Les ajutages devoir être installer au
début. Enlever Nº.6 de chaque côté du
robinet.
1. Appliquer "loctite #680" aux filets de Nº.5.
2. Mettre Nº.5 à traves N.17, puis tourner
N.17 dans N.1 jusqu 'il être bien serre avec
N.17 vers la face de l'évier.
L'Installation Du Robinet:
3. Fermer la réserve de l'eau et égoutter la tuyauterie. Percer (2) deux trous 2cm,
avec un diamètre de 3cm dans le mur ou le garde-boue de l'évier avec les centres
de 20cm, où vous aller installer Nº.1.
4. Enlever Nº.3 de la
partie arrière de Nº.1.
(Nº.3 être 1.5cm
femelle excentrique).
5. Appliquer le ruban en
Téflon ou le composé pour les
tuyaux aux filets des tuyaux qui
fournir l'eau.
6. Attacher Nº.3 aux tuyaux qui
fournir l'eau et resserrer par le
main. (Attacher Nº.1 à Nº.3 en
réglant centre à centre en
tounant Nº.3 si nécessaire).
Resserrer avec une clef.
7. Visser Nº.12 dans Nº.11 sur le côté arrière de Nº.17. Attacher Nº.12 à Nº.16 en
placent Nº.15 à travers Nº.16 et Nº.12. Puis visser Nº.14 dans Nº.15 et resserrer.
8. Percer (4) quatre trous 9cm dans le mur ou le garde-boue de l'évier où Nº.12 et
Nº.16 rester contre le mur. Attacher Nº.16 en vissant Nº.13 à travers Nº.16 dans
le mur ou le garde-boue.
9. Recommencer l'eau et vérifier s'il y a des fuites.
11
12
15
13
14
17
5
1
17
4
3
le garde-boue
ou le mur
le tuyau qui
fournir l'eau
16
6
