Montageanleitung für Taper-Lock-Spannbuchsen
Einbau:
1. Die Fläche der Bohrung und die Kegelfläche der Taper-Lock-Spannbuchse sowie die
kegelige Bohrung der Nabe des Flügelrades säubern und entfetten.
Die Taper-Lock-Spannbuchse in die Nabe setzen und die Bohrungen zur Deckung
bringen (die halben Gewindebohrungen müssen jeweils einer halben Bohrung ohne
Gewinde gegenüber stehen).
2. Gewindestifte (Typen 1008 – 3030) bzw. Zylinderschrauben (Typen 3535 - 5050) leicht
einölen und einschrauben, aber noch nicht festziehen.
3. Wellen säubern und entfetten. Nabe mit der Taper-Lock-Spannbuchse bis zur
gewünschten Position auf die Welle schieben. Beim Aufschieben der Buchse ist darauf zu
achten, dass zwischen der Passfeder (Keil) und der Keilnut in der Bohrung ein
Rückenspiel vorhanden sein muss. Sollte dieses nicht der Fall sein, so ist die Passfeder
mit einem geeigneten Werkzeug abzuflachen.
4. Die Schrauben mittels passendem Drehmomentschlüssel nach dem in der Tabelle
aufgeführten Anzugsmoment gleichmäßig anziehen.
5. Nach kurzer Betriebszeit (1/2 – 1 Stunde) das Anzugsmoment der Schrauben überprüfen
und gegebenenfalls nochmals nachziehen.
Ausbau:
1. Alle Schrauben lösen und ganz herausschrauben, einölen und in die bisher nicht
genutzten Bohrungen (Bohrungen vorher mit Druckluft reinigen) wieder einschrauben.
2. Schrauben gleichmäßig (je nach Buchsentyp 1 oder 2 Schrauben) anziehen, bis sich die
Buchse aus der Nabe löst.
3. Flügelrad mit der Nabe und der Buchse von der Welle nehmen.
Schrauben-
Spann-
anzugsmo-
buchse
ment (Nm)
1210
1215
20
1610
1615
2012
31
2517
48
3020
90
3030
3535
112
4040
170
4545
192
Schrauben
Anzahl
Größe
2
3/8"
2
7/16"
2
1/2"
2
5/8"
3
1/2"
3
5/8"

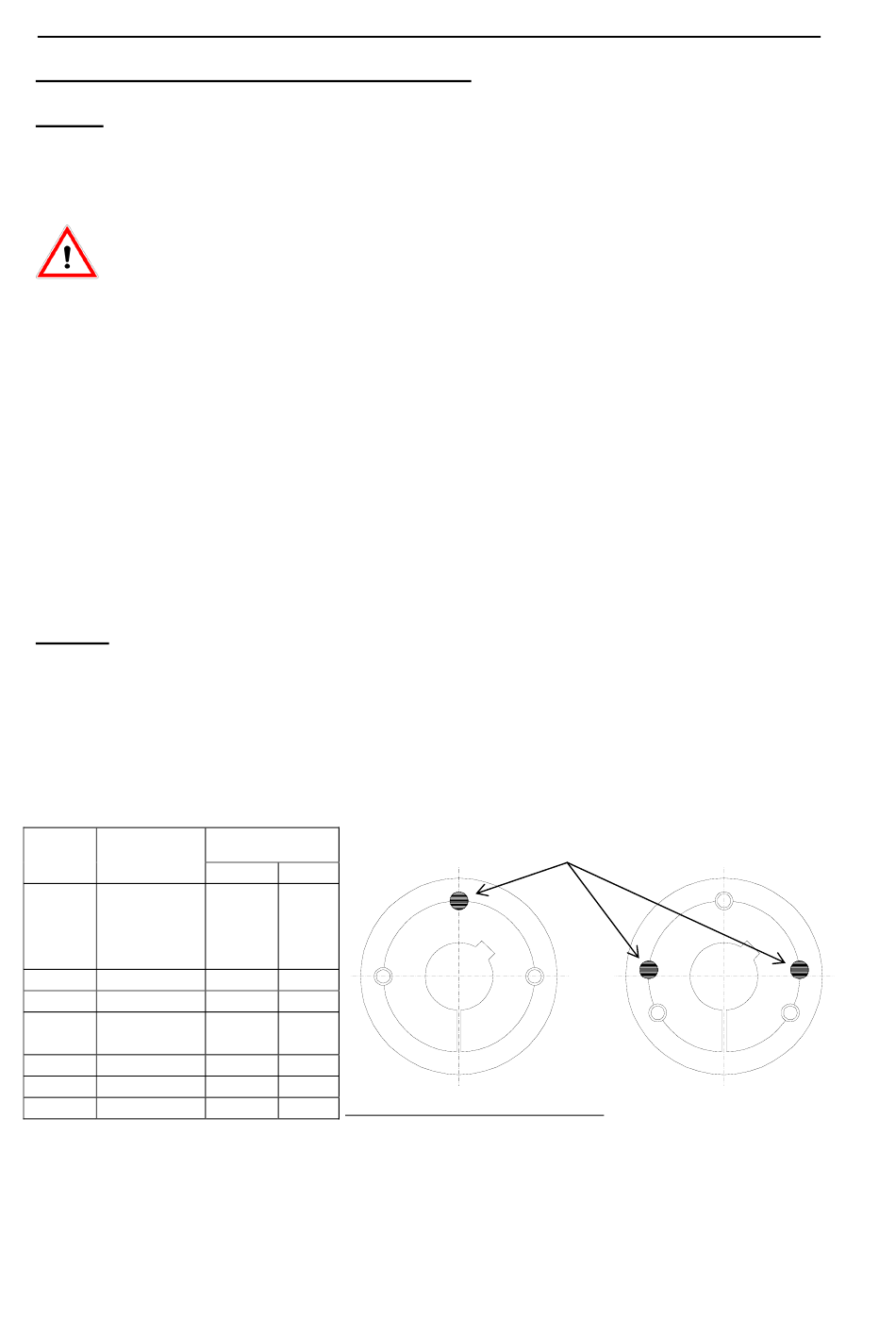

Abb. 6: Taper-Lock-Spannbuchse
3
3/4"
Betriebs- und Montageanleitung Hammermühlen ohne Gebläse
Bohrungen zum lösen
