Montage Typ S; Demontage Typ S - Lt Extenderbolt Montageanleitung

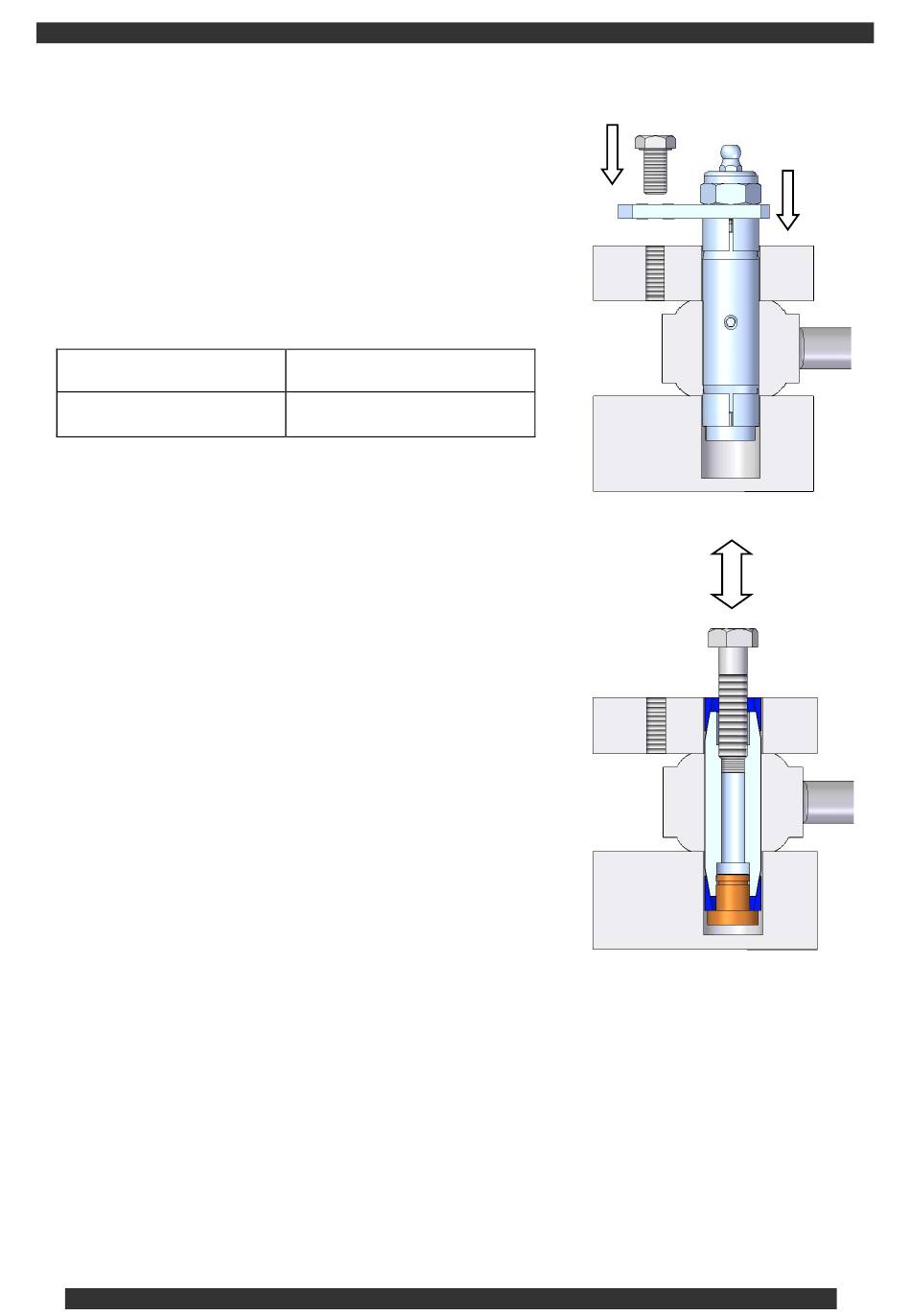

7 - MONTAGE TYP S

(1) Extenderbolt in Lagerstelle positionieren
(2) Lasche mit Schraube sichern
(3) Mutter auf Anziehdrehmoment festziehen
Modell
Gewinde M12 x 1.5

8 - DEMONTAGE TYP S

(1) Zu lösende Teile entfernen
(2) Schraube M10 eindrehen
(3) Durch leichten Schlag und Zug auf
Schraube die Hülsen lösen
(4) Mittelstück entfernen
(5) Ev. durch erneutes eindrehen
vom Zugbolzen, Die Zugmutter aus
dem Sackloch entfernen
Anziehdrehmoment
50 Nm
(2)
(2)
(1)
(3)
5
