Montage Typ D; Demontage Typ D - Lt Extenderbolt Montageanleitung

5 - MONTAGE TYP D

(1) Extenderbolt zerlegen

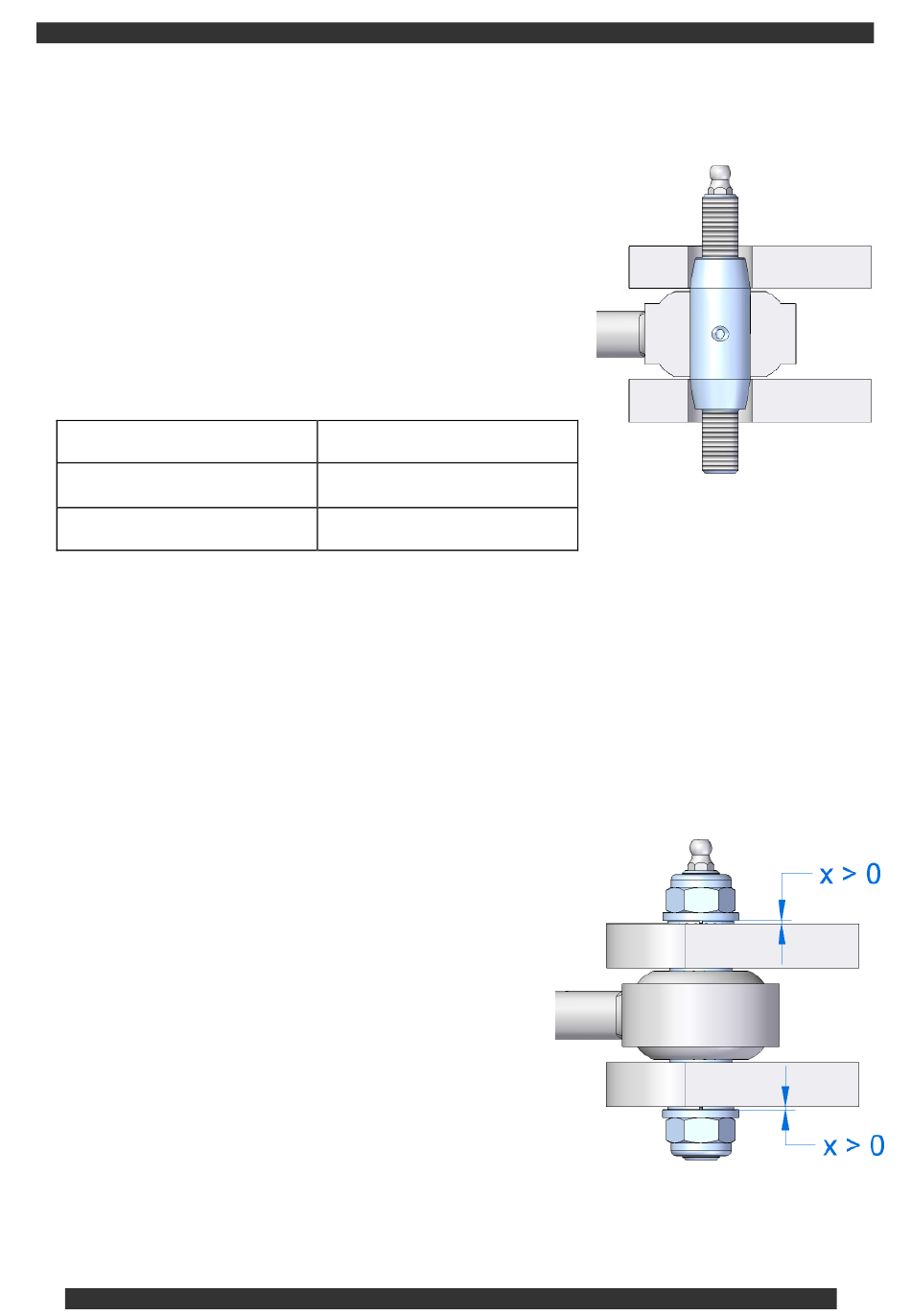

(2) Bolzen in Lagerstelle positionieren (Abb 2.1)
(3) Hülsen, Scheiben und Muttern montieren
(4) Position kontrollieren
(5) Muttern auf Anziehdrehmoment festziehen
Modell
Gewinde M12 x 1.5
Gewinde M18 x 1.5
(6) Spaltmass kontrollieren (Abb 2.2)
(7) Wenn Spaltmass zu gering, nächst
grössere Konushülsen verwenden

6 - DEMONTAGE TYP D

(1) Muttern und Scheiben entfernen
(2) Mit Kunststoffhammer auf Bolzen klopfen
(3) Lose Hülse mit Zange entfernen
(4) Bolzen entfernen
Anziehdrehmoment
70 Nm
100 Nm
Abb 2.1
Abb 2.2
4
