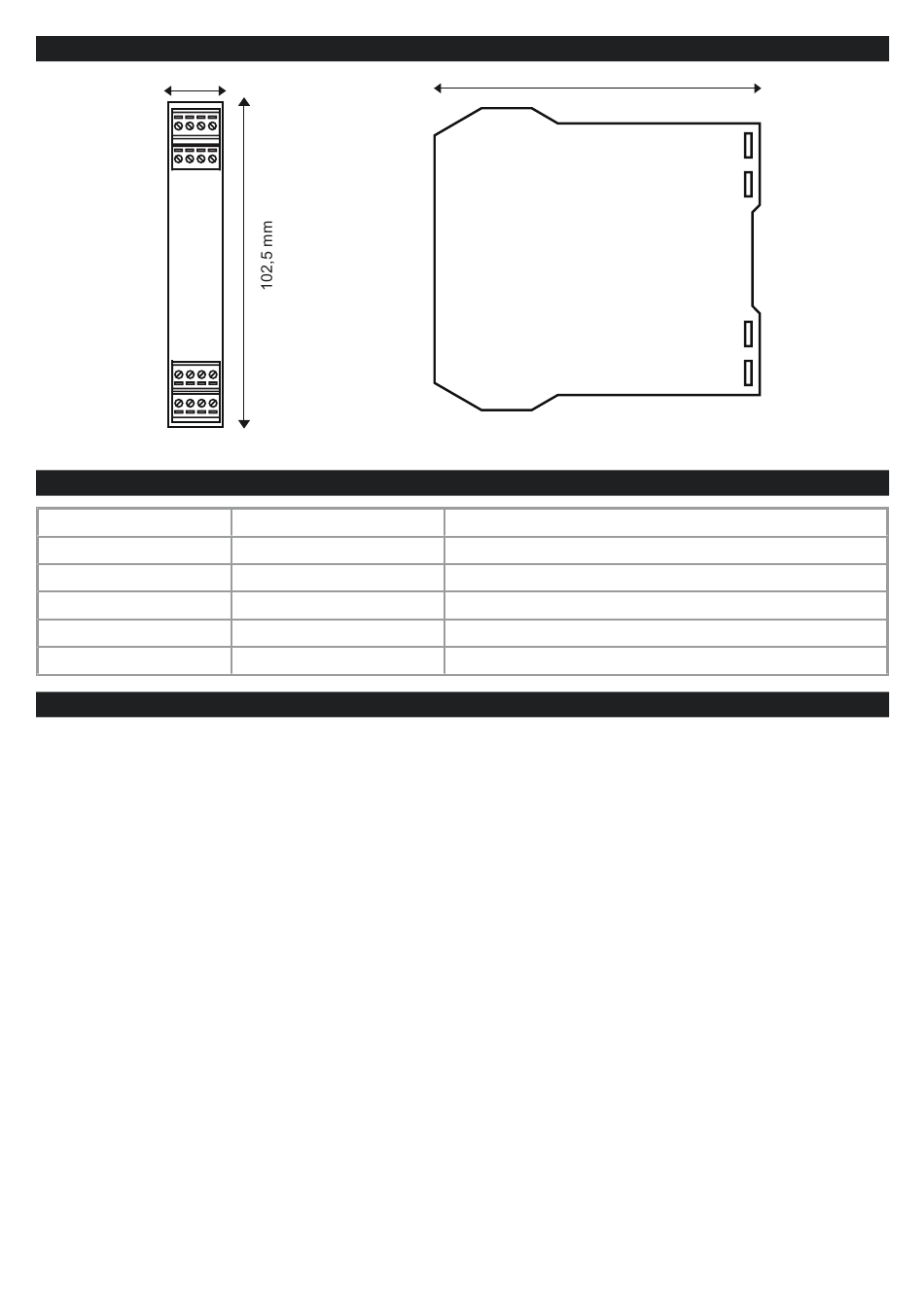

LAYOUT DES MODULS

17,5 mm
Abmessungen LxHxT: 17,5 x 102,5 x 111 mm; Gewicht: 110 g; Gehäuse: PA6, schwarz

ANZEIGE MIT LED AUF DER FRONT

LED
PWR grün
FAIL gelb
RX rot
RX rot
TX rot

BESCHREIBUNG DER FUNKTIONEN

• Vereinfachte Verkabelung der Stromversorgung und des seriellen Busses über den Bus in der DIN-Schiene.
• Konfigurierbarkeit der Kommunikation über DIP-Switch oder über Software.
• Serielle Kommunikation RS485 oder via USB mit Protokoll MODBUS-RTU
• Schutz gegen ESD-Entladungen bis zu 4 kV.
• Isolierung 1.500 Vac: zwischen Eingang und alle anderen Schaltkreisen, zwischen Kommunikation und
Stromversorgung und zwischen rückübertragenem Ausgang und Stromversorgung.
• analoger Ausgang in Spannung oder Strom, mit programmierbaren Grenzwerten.
• Tarierung der Zelle mit Mustergewicht nicht erforderlich bei bekannter Empfindlichkeit der Zelle.
• Konfigurierbare digitale I/Os.
• Rejektion 50 Hz und 60 Hz
• Anzeige stabile Wiegung über Digitalausgang /Modbus-Register.
• Remote-Schreiben der Tara in den flüchtigen Speicher und/oder den permanenten Speicher über digitalen
Eingang / ModBus-Register.
• Strain gauge direkt vom Instrument gespeist.
• Ratiometrische Messung.
• Empfindlichkeit von ± 1 bis ± 64 mV/V.
• Vollständig konfigurierbar über die entsprechende Software EASY SETUP.
• Tarierung Zelle und Konfigurierung via Software Easy Setup.
MI00532-3-DE
STATUS
Ununterbrochen an
An
Blinkend
ununterbrochen an
Blinkend
INSTALLATIONSHANDBUCH
111 mm
Bedeutung der LEDs
Das Gerät wird korrekt gespeist
Defekt
Empfang Paket erfolgt
Anomalie / Verbindung überprüfen
Übertragung Paket erfolgt
2/7
