XOMAX
XM-RSU207
Betriebsanleitung
Car Multimedia System
FM Autoradio
MP3 / WMA Wiedergabe
USB Anschluss
SD/MMC Kartenleser
RDS Funktion
AUX IN
ID3 Tag
Fernbedienung
4x60 Watt Ausgangsleistung
Hinweis
Änderungen technischer Daten und des Designs
aufgrund technisch bedingter Modelländerungen
bleiben ohne
vorherige Ankündigung vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Xomax XM-RSU207
Inhaltszusammenfassung für Xomax XM-RSU207

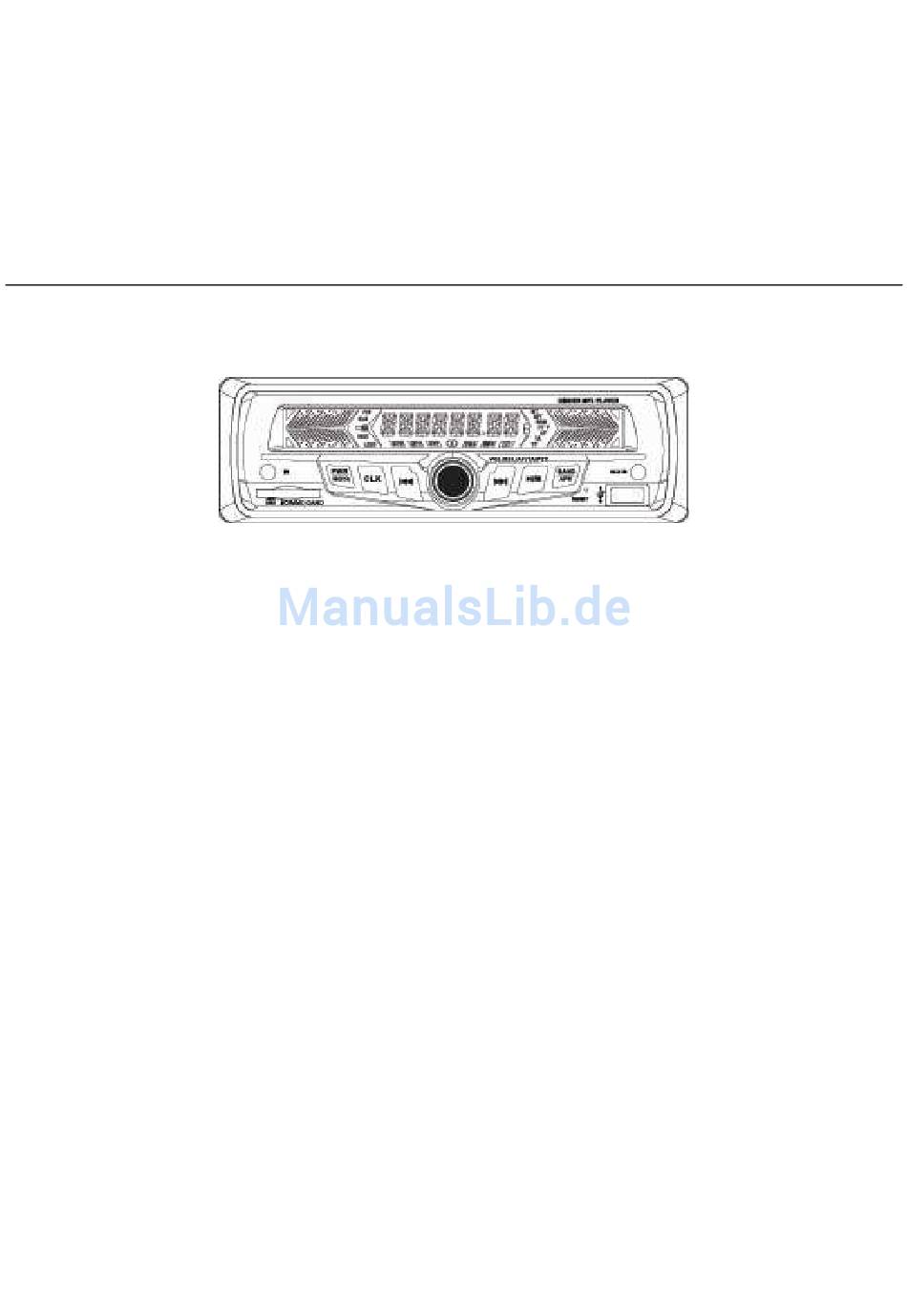

- Seite 1 XOMAX XM-RSU207 Betriebsanleitung Car Multimedia System FM Autoradio MP3 / WMA Wiedergabe USB Anschluss SD/MMC Kartenleser RDS Funktion AUX IN ID3 Tag Fernbedienung 4x60 Watt Ausgangsleistung Hinweis Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.
- Seite 2 Inhaltsverzeichnis Wichtige Hinweise Sicherheitsinformationen Einbau Bedienelement & Fernbedienung Radio USB Handbuch SD/MMC Kartenleser Handbuch Handbuch MP3/WMA Wiedergabe Technische Daten Fehlerbehebung...
-
Seite 3: Wichtige Hinweise
Wichtige Hinweise : Vielen Dank für den Kauf dieses Car Multimedia Autoradio. Bitte lesen Sie die Anleitung vor Inbetriebnahme des Geräts aufmerksam durch und bewahren Sie diese zum späteren Nachschlagen sorgfältig auf. Installation Installieren sie Das Gerät an einer sicheren Stelle, an der es: •... -
Seite 4: Installation
Installation Hinweise Montieren Sie das Gerät an einer sicheren Stelle, dass es beim Fahren nicht hinderlich ist. Bevor Sie die Montage endgültig abschließen, schließen Sie die Kabelstränge vorübergehend an und vergewissern Sie sich, dass Alles ordnungsgemäß verbunden ist und das Gerät und das System einwandfrei arbeiten. Benutzen Sie nur die mitgelieferten Teile, um eine einwandfreie Installation zu garantieren. - Seite 5 Anschlussschema Anleitung : 1. Vergewissern Sie sich, dass die Versorgungsspannungen richtig angeschlossen sind, insbesondere das rote- (+12V über das Zündschloss) und gelbe (Dauerplus) Kabel. Sind die beiden Kabel verkehrt herum angeschlossen, dann gehen alle abgespeicherten Einstellungen, Sender usw. verloren. 2. Vor Inbetriebnahme entfernen Sie unbedingt die zwei (Oberseite des Radios) mit bunten Streifen markierten Transport- Sicherungsschrauben.
-
Seite 6: Vorbereitung Der Fernbedienung
Vorbereitung der Fernbedienung Einlegen der Batterie: 1. Drücken sie zuerst den kleinen Riegel in Richtung Innenseite wie auf der Abbildung angegeben (siehe 1). Dann ziehen Sie die Batteriehalterung in der angegebenen Richtung aus der Fernbedienung heraus (siehe 2). 2. Nehmen Sie die Batterie heraus und setzen sie eine Neue mit der (+) Seite nach oben (siehe 3) ein. 3. - Seite 7 Bedienelement Tastenfunktionen 1. FREQUENZ wählen Drücken Sie die Taste BAND/APS (oder die Taste BND auf der Fernbedienung (1)) während des Radiobetriebs um die Radiofrequenz zu wählen. (POWER On/Off)/MOD BUTTON Drücken Sie die Taste POWER um das Gerät einzuschalten. Nochmaliges Drücken schaltet das Gerät wieder aus.
- Seite 8 Hauptfunktionen 1. Drücken Sie die Taste POWER um das Gerät einzuschalten. Nochmaliges Drücken schaltet das Gerät wieder aus. Drücken Sie die Taste um den Ton stumm zu schalten. Nochmaliges Drücken stellt die alte Lautstärke wieder her. Modi wählen Setzen Sie die USB Stick während der Radiobetrieb ein. Das Gerät wechselt zum USB / SD / MMC Modus automatisch. Setzen Sie die SD Karte ein während der USB Modus.
- Seite 9 Radiohandbuch Im Radiomodus drücken Sie die BND Taste wiederholt um zwischen den verschiedenen Frequenzen zu wechseln: FM1<FM2<FM3 Drückend halten Sie die BND Taste , um die automatische Senderspeicherung zu aktivieren. Das Radio durchsucht den ausgewählten Frequenzbereich, z.B. FM1 und speichert die sechs Sender mit der höchsten Signalstärke in der Reihenfolge der Frequenzen automatisch in der Senderliste.
- Seite 10 Radiohandbuch PTY Auswahl des Programmtyps Zusätzlich zum Sendernamen, übermitteln manche FM Sender Informationen über den Programmtyp. Diese Informationen können auf Ihrem Autoradio angezeigt werden. Beispiele für solche Programmtypen sind: SPORT, NEWS, POP, usw.. Mit der PTY Funktion können Sie eigenen Sender auswählen, die diesen speziellen Programmtyp übertragen. Drücken Sie mehrmals auf die PTY Auswahl um das PTY Einstellungsmenü...
- Seite 11 MP3 Funktionen Das Gerät unterstützt MP3/WMA Dateien. Verbinden Sie Ihr USB- Laufwerk mit dem USB Anschluss Ihres Bedienelementes. Wenn es richtig angeschlossen ist, wird das Laufwerk angenommen und startet automatisch mit der Wiedergabe Drücken Sie die Schnellvorlauftaste um zum nächsten Titel zu springen. Drücken Sie die Schnellrücklauftaste um vorheriges Titel zu wählen.
-
Seite 12: Technische Daten
Technische Daten Allgemeine Daten Benötigte Spannung: 12V DC (11-15V) Stromverbrauch: Weniger als 10A Wiedergabeformate: MP3 / WAV RADIO Frequenzumfang: 87.5 to108 MHz 450 KHz Empfindlichkeit (S/N = 30 dB): 40 dBu Hinweis Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.
