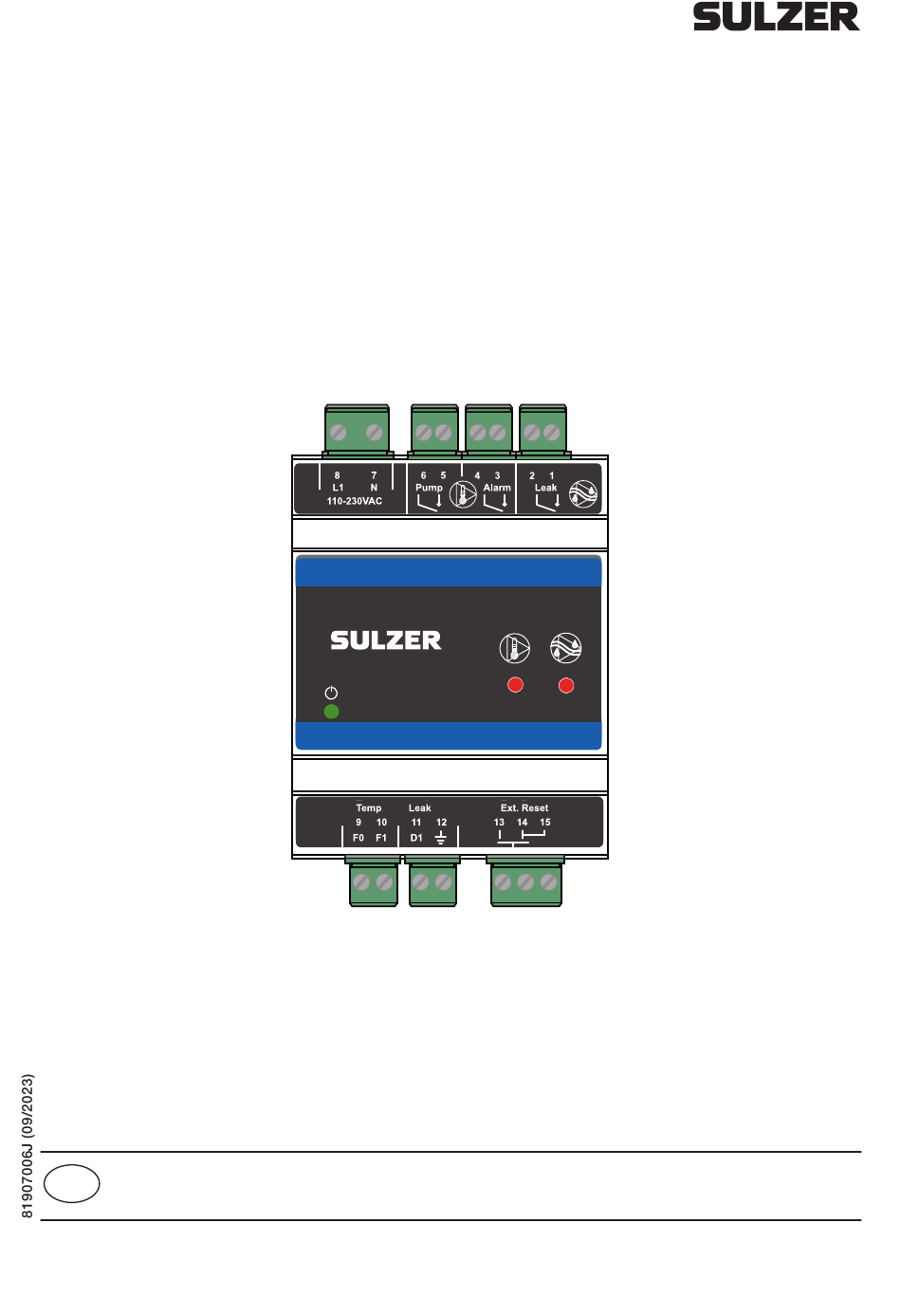

- Seite 1 Temperatur- und Dichtigkeitsüberwachungsmodul Typ ABS CA 462 CA 462 CA 462 Installationshandbuch www.sulzer.com...
- Seite 2 Temperatur- und Dichtigkeitsüberwachungsmodul Typ ABS CA 462 TECHNISCHE DATEN Technische Daten CA 462 Temperatureingangsschwelle (±10%) > 3,3 kohm (PTC / Klixon) Maximaler Strom zum Temperatursensor < 0,6 mA (PTC) Spannungsversorgung Temperatursensor 12 VDC (PTC) Spannungsversorgung Dichtigkeitssensor 12 VDC (DI-Elektrode) Maximaler Strom zum Dichtigkeitssensor <...
- Seite 3 FUNKTION UND EINSATZ Die CA 462 ist eine kombiniertes Standalone-Überwachungseinheit zur Leckageerkennung und Temperatur- bedingten Abschaltung für die Montage auf einer DIN Schiene. 2.1 Funktion Leckageerkennung Bei einer Wasserleckage sinkt der Widerstand zwischen der Sensorelektrode und dem Gehäuse. Wenn der Widerstand zwischen den Anschlüssen 11 und 12 auf unter 100 k Ohm sinkt (±10 %), schließen die Relaiskon- takte an den Anschlüssen 1 und 2.
- Seite 4 Tabelle 3: Alarm- und Relaisfunktionen Alarmtyp Alarm LED Eingang Ausgang Relais Bemerkungen Temperatur Dichtigkeit Temp Dicht. Pumpe Alarm Dicht. (9 & 10) (11 & 12) (5 & 6) (4 & 3) (2 & 1) geschlossen offen geschlossen offen offen Normaler Betrieb Temperatur >...
- Seite 5 Sollen mehrere Sensoren von der Pumpe verwendet werden, müssen diese miteinander verbunden werden. Sensoren müssen parallel geschaltet werden Leckage: Es ist wichtig zu wissen, dass hierbei verhindert wird, die Alarme zu unterscheiden. Sulzer empfiehlt daher dringend, ein Modul pro Signal zu verwenden, um zu unterscheiden und ent- sprechend der Alarmkategorie/-schwere zu agieren.
- Seite 6 ZUBEHÖR Xylem MiniCAS Adapter Xylem MiniCAS Adapter ist in Artikelnummer 16907006 und 16907007 enthalten. Der MiniCAS Adapter kann auch als Ersatzteil bestellt werden, Artikelnummer 16907009. 5.1.1 Anschlussdiagramm MiniCAS Adapter Der Xylem MiniCAS Adapter ist eine PCB mit einem Resistornetzwerk für die Verbindung des CA 462 an das Xylem MiniCAS Relais.
