T
Bedienungs- und Installationsanleitung

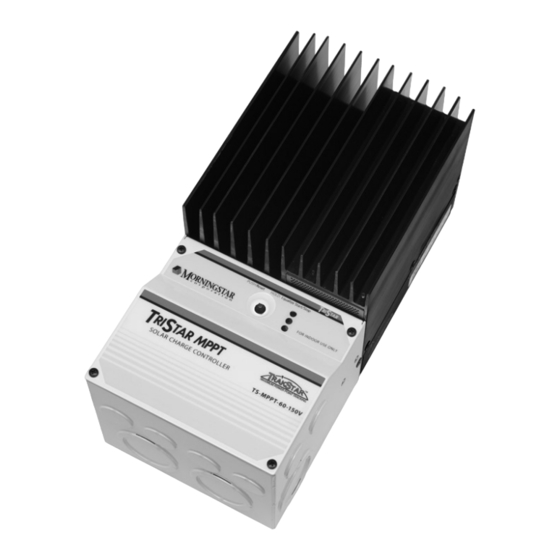

TrakStar
* Für ein volles detailliertes Handbuch sieht bitte die englische Version im Produktkasten
MAXIMUM POWER POINT TRACKING
S
RI
TAR MPPT
Solarsystemregler
Solar-Batterieladegerät
Maximum Power Point Tracking Technologie
TM
Newtown, PA 18940 USA
E-Mail: info@morningstarcorp.com
www.morningstarcorp.com
mit
8 Pheasant Run
TM
Modelle
TriStar-MPPT-60
TriStar-MPPT-45
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Morningstar TRISTAR TS-MPPT-45-150V
Inhaltszusammenfassung für Morningstar TRISTAR TS-MPPT-45-150V
- Seite 1 TAR MPPT Solarsystemregler Bedienungs- und Installationsanleitung Solar-Batterieladegerät TrakStar Maximum Power Point Tracking Technologie * Für ein volles detailliertes Handbuch sieht bitte die englische Version im Produktkasten 8 Pheasant Run Newtown, PA 18940 USA E-Mail: info@morningstarcorp.com www.morningstarcorp.com Modelle TriStar-MPPT-60 TriStar-MPPT-45 MAXIMUM POWER POINT TRACKING...
-
Seite 2: Abmessungen In Millimeter [Inch]
Abmessungen in Millimeter [Inch]... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1.0 Wichtige Sicherheitshinweise 2.0 Inbetriebnahme 2.1 Versionen und Leistungsdaten 2.2 Merkmale 3.0 Installation 3.1 Allgemeines 3.2 Installation des Reglers 4.0 Betrieb 4.1 TrakStar™ MPPT-Technologie 4.2 Angaben zur Batterieaufladung 4.3 Taster 4.4 LED-Anzeigen 4.5 Schutzvorrichtungen sowie Warn- & Fehlermeldungen 4.6 Inspektion und Wartung 5.0 Netzwerkbetrieb und Kommunikation 5.1 Einführung 6.0 Garantie... -
Seite 4: Wichtige Sicherheitshinweise
1.0 Wichtige Sicherheitshinweise Bewahren Sie diese Anleitung auf. Diese Anleitung enthält wichtige Sicherheits-, Installations- und Bedienungshinweise für den TriStar-MPPT Solarreg- ler TriStar-MPPT. Die folgenden Symbole werden in der Anleitung verwendet, um auf potenziell gefährliche Situationen hinzuweisen oder um auf besonders wichtige Sicherheitshinweise aufmerksam zu machen: ACHTUNG: Kennzeichnet eine potenziell gefährliche Situation. -
Seite 5: Sicherheitsvorkehrungen Bei Der Installation
Sicherheitsvorkehrungen bei der Installation ACHTUNG: Das Gerät ist nicht mit einem Fehlerstromschutzschalter ausgestattet. Der Laderegler muss am Installationsort deshalb gemäß Paragraph 690 der US-amerikanischen Vorschriften für Elektroinstallationen mit einem externen Fehlerstromschutzschalter versehen werden. • Installieren Sie den TriStar-MPPT in geschlossenen Räumen. Schützen Sie den Regler vor Witterungsein- flüssen und Wasser. -
Seite 6: Inbetriebnahme
Inbetriebnahme 2.1 Versionen und Leistungsdaten TriStar-MPPT-45 • maximaler Batteriestrom von 45 Ampere • Systeme mit 12, 24, 36 und 48 Volt Gleichspannung • maximale Solar-Eingangsleistung von 150 Volt Gleichspannung • Kommunikationsanschlüsse RS-232 und MeterBus TriStar-MPPT-60 • maximaler Batteriestrom von 60 Ampere •... - Seite 7 4 – Batterie-Pluspol (rot) Stromanschluss der Batterie (+) 5 – Anschlussklemmen für den Temperatur-Fernfühler Anschlusspunkt für einen Temperatur-Fernfühler von Morningstar (optional) zur Fernüberwachung der Batterietem- peratur 6 – LED-Anzeigen Drei state of charge (SOC)-LED-Anzeigen geben den Ladezustand sowie Reglerfehler an.
-
Seite 8: Installation
Installation 3.1 Allgemeines Der Montageort spielt für die Leistung und Lebensdauer des Reglers eine entscheidende Rolle. Die Umgebung muss trocken und vor eindringendem Wasser geschützt sein. Gegebenenfalls kann der Regler auch in einem belüfteten Gehäuse mit ausreichend Luftzirkulation eingebaut werden. Installieren Sie den TriStar-MPPT niemals in einem abgedichteten Gehäuse. -
Seite 9: Schritt 2 - Entfernen Sie Die Ausbrechöffnungen
Schritt 2 – Entfernen Sie die Ausbrechöffnungen Die Ausbrechöffnungen dienen dazu, Kabel durch Kabelrohre oder Kabelverschraubungen durchzuführen. Stückzahl Handelsgröße Lochdurchmesser M20 bzw. 1/2” 22,2 mm (7/8”) 1 “ 1 - 34,5 mm (23/64 “) 1 - 1/4 “ 1 - 43,7 mm (23/32 “) Tabelle 3-1: Größe der Ausbrechöffnungen Schritt 3 –... - Seite 10 Schraube dabei nicht vollständig fest, sondern lassen Sie einen Abstand von 6 mm (1/4” ) zwischen der Monta- gefläche und dem Schraubenkopf. 4. Richten Sie die schlüssellochförmige Halterung des TriStar-MPPT und den Schraubenkopf vorsichtig aufeinan- der aus. Hängen Sie den TriStar-MPPT an der schlüssellochförmigen Halterung auf. 5.
- Seite 11 Schalter 4, 5 & 6: Einstellungen für die Batterieaufladung Einstellun- Batterie- Absorp. Erhal- Aus- Aus- -Phase tungs- gleichsla- gleichsla- Schalter (Volt) phase dungs- dungs- 4 - 5 - 6 (Volt) phase intervall (Volt) (Tage) aus-aus- 1 – Gel 14.00 13.70 aus-aus-an 2 –...
-
Seite 12: Schritt 5 - Temperatur-Fernfühler
über eine Ethernet-Verbindung. Wenn Schalter 8 auf deaktiviert gestellt ist, können keine Befehle an den TriStar- MPPT in den kundenspezifischen Speicher geschrieben werden. Mit dieser Sicherheitsfunktion soll eine ungewollte Änderung der kundenspezifischen Einstellungen verhindert werden, wobei diese Funktion jedoch nicht eine geeigne- te Netzwerksicherheit ersetzt. -
Seite 13: Achtung: Brandgefahr
Verbinden Sie die Erdungsklemme im Kabelfach mithilfe eines Kupferkabels mit der Erde. Die Erdungsklemme ist mit dem unten aufgeführten Erdungssymbol gekennzeichnet, welches in das Kabelfach unmittelbar unter der Klem- me eingeprägt ist: Abbildung 3-4: Erdungssymbol Schließen Sie den Minusleiter des Systems nicht an diese Klemme an. Der TriStar-MPPT verfügt nicht über einen internen Fehlerstromschutz. -
Seite 14: Ethernet-Verbindung
Abbildung 3-5: Netzwerkanschlüsse des TriStar MPPT Anschluss EIA-485 Die vierpolige EIA-485-Buchse des TriStar-MPPT muss zunächst entfernt werden, um an die Schrauben der Klem- me zu gelangen. Entfernen Sie die Buchse, indem Sie die Buchse fest greifen und von der Platine wie in Abbildung 3-6 gezeigt abziehen. -
Seite 15: Schritt 9 - Stromanschlüsse
anzeigen. Verwenden Sie ein verdrilltes Kabelpaar des Typs CAT-5 bzw. CAT-5e sowie RJ-45-Stecker. Führen Sie das Netzwerkkabel wenn möglich durch das Kabelrohr, ehe Sie die RJ-45-Stecker crimpen. Wenn Sie vormontierte Kabel verwenden, achten Sie darauf, nicht die Stecker zu beschädigen, wenn Sie die Kabel durch das Kabelrohr ziehen. - Seite 16 ACHTUNG: Gefahr eines elektrischen Schlags Der Solargenerator kann bei Sonnenlicht Leerlaufspannungen von über 100 Volt Gleichspannung produzieren. Stellen Sie daher sicher, dass der Leistungsschalter bzw. Trennschalter am Solareingang spannungsfrei geschaltet ist, ehe Sie mit der Verlegung der Systemkabel beginnen. Abbildung 3-7: Anschlussklemmen Schließen Sie die Stromkabel wie folgt an die vier (4) in der oben stehenden Abbildung gezeigten Klemmen an: 1.
-
Seite 17: Achtung: Beschädigungsgefahr
Pluspol (+) verfügt über eine gelbe Abdeckung. 7. Schließen Sie das Minuskabel (-) des Solargenerators an einen der gemeinsamen Minuspole des TriStar-MPPT Ziehen Sie alle vier (4) Klemmen mit einem Drehmoment von 5,65 Nm (50 Zoll-Pfund) an. Inbetriebnahme ACHTUNG: Beschädigungsgefahr Ein Anschließen des Solargenerators an die Batterieklemme führt zur Zerstörung des TriStar MPPT. -
Seite 18: Betrieb
TriStar-MPPT vertraut sein. 4.1 TrakStar MPPT-Technologie Der TriStar-MPPT verwendet die TrakStar Maximum-Power-Point-Tracking-Technologie von Morningstar, um mög- lichst viel Leistung vom Solargenerator aufzunehmen. Der Tracking-Algorithmus funktioniert voll automatisch und bedarf keinerlei Anpassung durch den Benutzer. Bei der TrakStar -Technologie wird der maximale Leistungspunkt (maximum power point) des Solargenerators verfolgt (der sich mit den Wetterverhältnissen ändert) und dabei sicher-... -
Seite 19: Angaben Zur Batterieaufladung
4.2 Angaben zur Batterieaufladung 4-Phasen-Aufladung Der TriStar-MPPT verfügt über einen 4-Phasen-Algorithmus für eine schnelle, effiziente und sichere Aufladung der Batterie. Abbildung 4-2 zeigt die Reihenfolge der Phasen. EQUALIZE FLOAT ABSORPTION BULK CHARGE NIGHT NIGHT TIME Abbildung 4-2: Ladealgorithmus des TriStar MPPT Hauptladephase In der Hauptladephase liegt der Ladezustand der Batterie noch nicht bei 100 % und die Batteriespannung hat noch nicht die vorgegebene Absorptionsspannung erreicht. -
Seite 20: Ausgleichsphase
Sobald die Erhaltungsphase erreicht ist, können Verbraucher von der Batterie mit Strom versorgt werden. Wenn die Systemverbraucher dabei mehr Solarladestrom als vorhanden benötigen, kann der Regler die Batterie nicht mehr auf der vorgegebenen Erhaltungsspannung halten. Sollte die Batteriespannung für insgesamt 30 Minuten unterhalb der vorgegebenen Erhaltungsspannung bleiben, verlässt der Regler die Erhaltungsphase und kehrt zur Hauptla- dungsphase zurück. - Seite 21 Einstel- Batterie- Absorpti- Erhal- Aus- Absorpti- Aus- Aus- lungen ons- tungs- gleichs- ons- gleichs- gleichs- Schalter phase phase phase zeit zeit intervall 4 - 5 - 6 (Volt) (Volt) (Volt) (Minuten) (Minuten) (Tage) aus-aus- 1 – Gel 14,00 13,70 aus-aus- 2 –...
- Seite 22 Verlängerung der Absorptionsphase Abbildung 4-3: Ladeprofil bei einer verlängerten Absorptionsphase Wenn die Batteriespannung in der vorangegangenen Nacht unter 12,50 Volt gefallen ist (25,00 Volt bei 24 V, 50 Volt bei 48 V), wird die Absorptionsphase wie in der obigen Abbildung 4-3 gezeigt in den nächsten Ladezyklus verlängert. Damit wird die normale Absorptionsphase um 30 Minuten verlängert.
- Seite 23 Spannungswert, ab dem die Erhaltungsphase abgebrochen wird Abbildung 4-5: Ladeprofil bei Abbrechen der Erhaltungsphase Wenn die Batteriebank sich in der vorangegangenen Nacht auf unter 11,50 Volt entladen hat (23,00 Volt bei 24 V, 46,00 Volt bei 48 V), wird die Erhaltungsladephase für den nächsten Ladezyklus abgebrochen. Abbildung 4-5 verdeutlicht dieses Konzept.
-
Seite 24: Taster
Temperaturkompensation Alle Ladeeinstellungen orientieren sich an einem Temperaturwert von 25 °C (77°F). Wenn die Batterietemperatur um 5 °C schwankt, ändert sich die Ladeeinstellung bei einer 12-Volt-Batterie um 0,15 Volt. Dies stellt eine beträcht- liche Änderung beim Ladevorgang der Batterie dar. Deshalb wird die Verwendung des Temperatur-Fernfühlers emp- fohlen, da mit diesem der Ladevorgang an die tatsächliche Batterietemperatur angepasst werden kann. -
Seite 25: Led-Anzeigen
wurde. Die Ausgleichsanforderung wird automatisch gemäß gewähltem Batterietyp (siehe Kapitel 4.4) ange- halten. Ein Ausgleich erfolgt nur, wenn der gewählte Batterietyp auch über eine Ausgleichsphase verfügt. • Anhalten eines laufenden Ausgleichs. Dies erfolgt entweder im manuellen oder im automatischen Modus. Der Ausgleich wird beendet. -
Seite 26: Led-Anzeigen Zum Batterieladezustand (State-Of-Charge/Soc)
LED-Anzeigen zum Batterieladezustand (State-of-Charge/SOC) Ladezustand 80% bis 95% Ladezustand 60% bis 80% Ladezustand 35% bis 60% Ladezustand 0 % bis 35 % Batterie entlädt sich Genauere Angaben zu den Spannungen für den jeweiligen Ladezustand finden Sie in Kapitel 8.0. Beachten Sie, dass diese Anzeigen der Ladezustands-LEDs für alle Batterietypen und Systemauslegungen gelten und nur ungefähr den Ladezustand der Batterie angeben. - Seite 27 nähert, wird der Solar-Eingangsstrom begrenzt. Batterieunterspannung Wenn sich die Batterie auf unter ca. 7 Volt entlädt, führt der Regler einen Spannungsabfall herbei und schaltet sich ab. Liegt die Batteriespannung wieder über der Mindestbetriebsspannung von 8 V, nimmt der Regler wieder den Betrieb auf.
-
Seite 28: Inspektion Und Wartung
Freischaltung / Kurzschluss im Temperatursensor des Kühlkörpers Der Temperatursensor des Kühlkörpers ist beschädigt. Senden Sie den Regler deshalb zur Behebung des Fehlers an einen autorisierten Morningstar-Händler. Batteriefühler außerhalb des zulässigen Bereichs / freigeschaltet Ein Kabel des Batteriefühlers ist nicht angeschlossen. Überprüfen Sie deshalb die Anschlüsse des Batteriefühlers. - Seite 29 Im Inneren des Kabelfachs des TriStar-MPPT VORSICHT: Gefahr eines elektrischen Schlags Schalten Sie den Regler komplett spannungsfrei, ehe Sie die Kabelfachabdeckung abnehmen. Entfernen Sie niemals die Abdeckung, wenn noch Spannung an den Stromanschlüssen anliegt. • Untersuchen Sie alle Kabelklemmen. Überprüfen Sie die Verbindungen auf Korrosion und beschädigte Isolierung sowie auf Zeichen zu hoher Temperatur oder Verbrennung/Verfärbung.
-
Seite 30: Netzwerkbetrieb Und Kommunikation
. Zudem werden die Protokolle HTTP, SMTP und SNMP für den Support über Internetseiten, E-Mails und Netzwerknachrichten unterstützt. Mit der PC-Software MSView von Morningstar sind die Systemüberwachung sowie die Kommunikation über RS-232, EIA-485 und Ethernet möglich. Die MSView -Software ist kostenlos auf unserer Website erhältlich: http:// www.morningstarcorp.com. -
Seite 31: Garantie
Ehe Sie die Garantie in Anspruch nehmen, überprüfen Sie mithilfe der Bedienungsanleitung bitte, ob tatsächlich ein Problem mit dem Regler vorliegt. Senden Sie dann das mangelhafte Produkt an Ihren autorisierten Morningstar- Händler und frankieren Sie das Paket entsprechend. Legen Sie einen Beleg über Datum und Ort des Kaufs bei. -
Seite 32: Kenngrößen
7.0 Kenngrößen Elektrische Kenngrößen TS-MPPT-45-150V TS-MPPT-60-150V Nennsystemspannung 12, 24, 36, oder 48 Volt Gleichspannung Maximaler Batteriestrom 45 Ampere 60 Ampere Maximale Solareingangsspannung 150 Volt Gleichspannung Betriebsspannungsbereich der Bat- 8 – 72 Volt Gleichspannung terie Maximale Nenneingangsleistung: 12 Volt 600 Watt 800 Watt 24 Volt 1200 Watt... -
Seite 33: Umgebungsbedingungen
• Sicherheit: EN60335-1 und EN60335-2-29 (Batterieaufladegeräte) TriStar , TriStar MPPT , MeterBus sind Markenzeichen der Morningstar Corporation MODBUS und MODBUS TCP/IP sind Markenzeichen von Modbus IDA. www.modbus-ida.org © 2009 Morningstar Corporation. Alle Rechte vorbehalten. MS-ZMAN-TSMPPT-01 v01 03/2010 Bedienungsanleitung für den TriStar MPPT...
