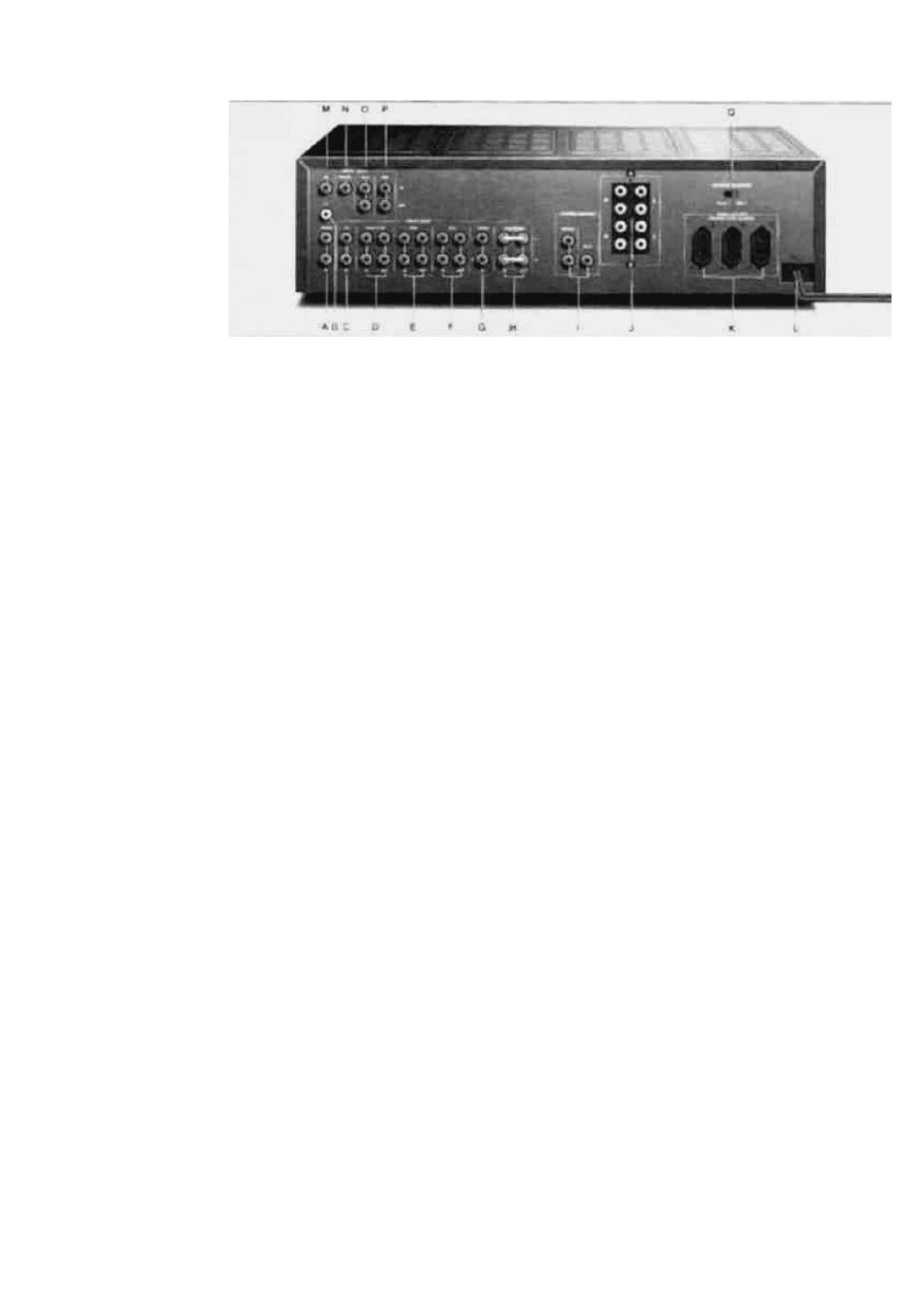

Anschlüsse (Rückseite)
ANALOG-
ANSCHLÜSSE
(Siehe Bild von
links nach rechts):
A: PHONO: Eingangsbuchsen für Plattenspieler, (MD).
B: PHONO GND: Anschluss für den Erdungsdraht eines Plattenspielers.
C: CD: Eingangsbuchsen für CD-Spieler.
D: TV/AUX/VCR: Eingangsbuchsen zum Anschluss der Tonausgänge eines Fernsehgeräts,
oder Videorecorders, und Ausgangsbuchsen für zusätzliche Aufnahmegeräte wie
Kassettenrecorder, Tonbandgerät oder HiFi-Stereo-Videorecorder.
E: TAPE: Ein- und Ausgangsbuchsen für Kassettendeck.
F: DCC: Ein- und Ausgangsbuchsen für Digital-Compact-Kassettenrecorder.
G: TUNER: Eingangsbuchsen für Tuner.
H: PROCESSOR: zum Anschließen eines Klangbearbeitungsgeräts, z.B. Graphic Equalizer.
Die Steckbrücken aus den Prozessor-Buchsen entfernen. Die PROCESSOR-Eingangsbuchsen mit den
Ausgangsbuchsen des Klangbearbeitungsgeräts verbinden; die PROCESSOR - Ausgangsbuchsen mit den
Eingangsbuchsen; Die PROCESSOR - Eingangsbuchsen mit den Ausgangsbuchsen des
Klangbearbeitungsgeräts verbinden. Die Regler, BASS und, TREBLE in Mittenstellung (0) einrasten lassen
oder die Taste DIRECT drücken, um die Klangregler außer Betrieb zu setzen.
Achtung: Die Steckbrücken immer in die PROCESSOR - Buchsenstecken, wenn diese nicht belegt werden.
ESI-VERBINDUNGEN, RC -5-VERBINDUNGEN:
I: SYSTEM CONTROL: ESI-BUS (Enhanced System Intelligence), (mit grüner Kennzeichnung),
J: SPEAKERS:
NETZANSCHLUSS:
K: MAINS OUTLETS:
L: Netzkabel:
DIGITAL-ANSCHLÜSSE:
M: CD:
N: DBS/LD:
O: DCC IN/OUT:
P: DSP IN/OUT:
Nachdem sämtliche Verbindungen hergestellt worden sind, (einige dürften bei Ihrem System nicht zutreffen),
ist Ihr System betriebsbereit.
Im folgenden Abschnitt wird die Bedienung beschrieben.
Fernbedienungs-Ein- und Ausgangsbuchsen zum Anschluss an die entsprechenden
ESI-Buchsen anderer Geräte in Ihrem HiFi-System, (d.h. die Philips 900-Serie);
Die ESI-Buchse, mit der ESI-Buchse, der externen Geräte verbinden, die mit dem
ESI-Fernbedienungssystem arbeiten. Hierdurch können Sie externe Geräte über den
Sensor des Verstärkers fernsteuern. RC-BUS: (mit orangefarbener Kennzeichnung), -
Fernbedienungs-Ein- und Ausgang, zum Anschluss an die entsprechende de RC -5-
Buchse eines CD-Spielers oder Fernbedienungsempfängers, E M 2200/2201.
Die RC -5-Buchse, mit der RC -5-Buchse, der externen Geräte verbinden, die mit
dem RC -5-Fernsteuerungssystem arbeiten. Diese Buchse dient dazu, die
Kombination mit älteren Philips-Audio-Geräten zu ermöglichen.
A: Anschlüsse für ein Lautsprecherpaar
Impedanz 8-16 Ohm. ( L, = links, R, = rechts).
B: Anschlüsse für ein zweites Lautsprecherpaar,
Impedanz 8-16 Ohm. (L, = links, R, = rechts).
Eine der beiden Adern des Lautsprecherkabels ist mit einer Farbe oder einer Rille
gekennzeichnet. Die gekennzeichnete Ader an die rote Klemme anschließen, die
Ader ohne Kennzeichnung an die schwarze Klemme anschließen. Darauf achten, dass
alle Lautsprecher auf die gleiche Weise angeschlossen werden.
Schaltausgänge zum Anschließen von Netzsteckern, von verschiedenen Geräten wie
Tuner, Kassettendeck, CD-Spieler usw.
(Maximale Ausgangsleistung 100 Watt). (nicht bei allen Modellen).
Netzspannungsumschalter 115 V/230 V: - zum Wählen der richtigen Netzspannung.
(nicht bei allen Modellen).
Eingangsbuchse für den Anschluss an den Digitalausgang eines CD-Spielers
mit einem Koaxialkabel.
Eingangsbuchse für den Anschluss an den Digitalausgang eines
Laser-Disc-Spielers oder digitalen Satellitentuners. (DBS) mit einem Koaxialkabel.
Ein- und Ausgangsbuchsen für den Anschluss eines Digitalen Compact
Kassettenrecorders, oder eines anderen digitalen Aufnahmegeräts.
Ein- und Ausgangsbuchsen für den Anschluss eines DSP-Geräts.
(Digital Sound Processor, digitaler Klangprozessor).
