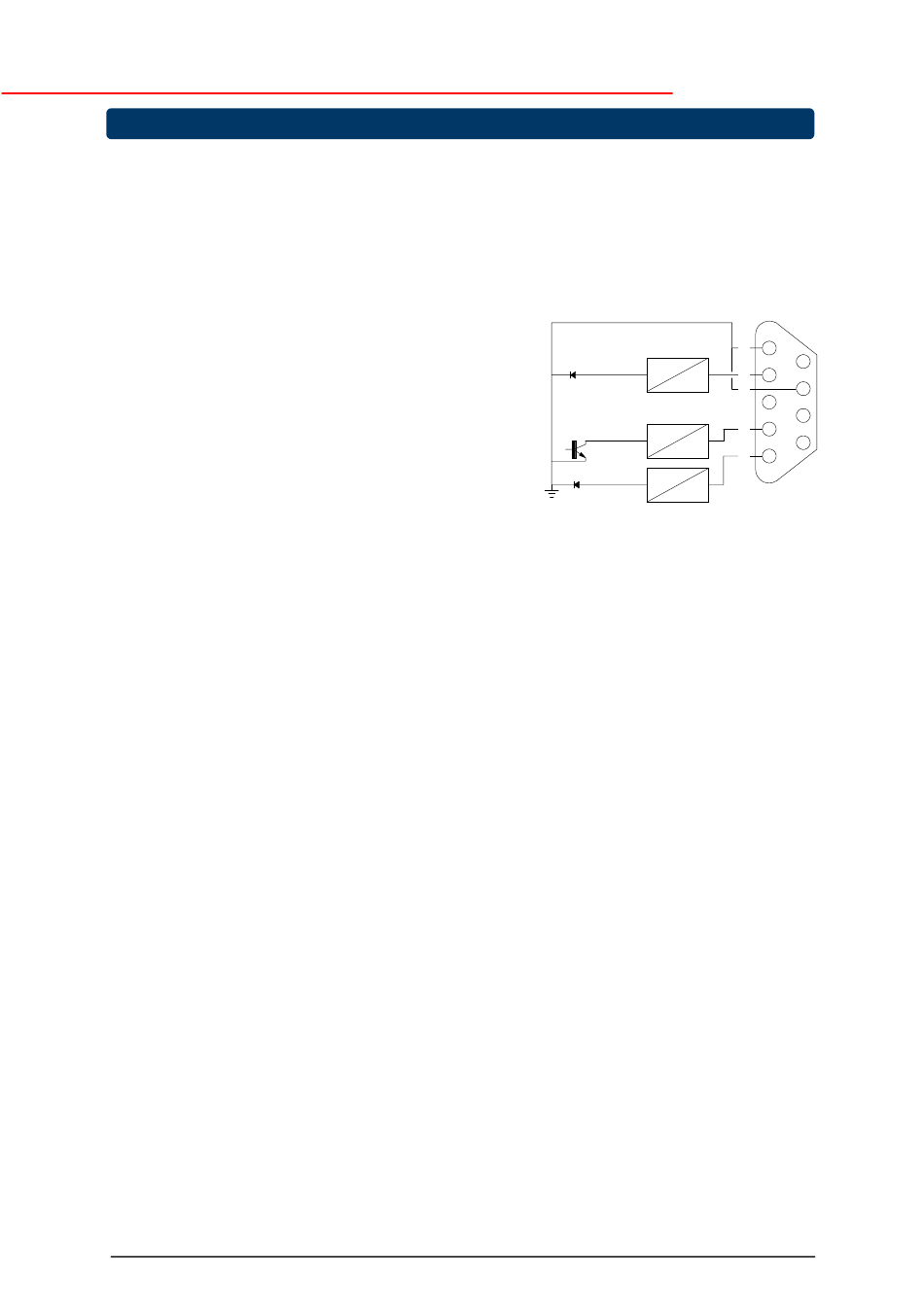

4.1 RS232 Schnittstelle (Abb. 8)
Die RS232 ist eine steckbare Schnittstelle (9-polig, Sub-D), die Kommunikation zwischen USV-Anlage
und Rechner ermöglicht (entsprechende Software wird benötigt).
Wir empfehlen Ihnen, nur original GE Digital Energy Software in Kombination mit der RS232 Schnittstelle
zu verwenden.
Pin # Funktion
1 RS232 Eingang (USV-Shutdown)
2 RS232 Ausgang
3 Ohne Funktion
4 Plug and Play
5 Allgemeiner Alarm
6 Ohne Funktion
7 Ohne Funktion
8 USV-Betrieb
9 Ohne Funktion
4.2

Relais Interface Karte (optional)

Die Karte ist mit potentialfreien Umschaltkontakten für folgende Alarme bestückt:
! Allgemeiner Alarm
! Netzausfall
! Batteriespannung zu tief
Weitere Informationen finden Sie in der Bedienungsanleitung der Interface Karte.
4.3

SNMP Interface Karte (optional)

Diese Karte erlaubt eine direkte Datenverbindung der USV mit einem Ethernet Netz. Wenn diese Karte
installiert wurde, ist die Datenübertragung über die RS232 Schnittstelle nicht mehr möglich.
Weitere Informationen finden Sie in der Bedienungsanleitung der Interface Karte.
