AEG IKK64401CB Benutzerinformation Seite 8

VORSICHT!
Bohre oder löte die Kabelenden nicht.
Das ist verboten.
VORSICHT!
Schließe das Kabel nicht ohne
Aderendhülse an.

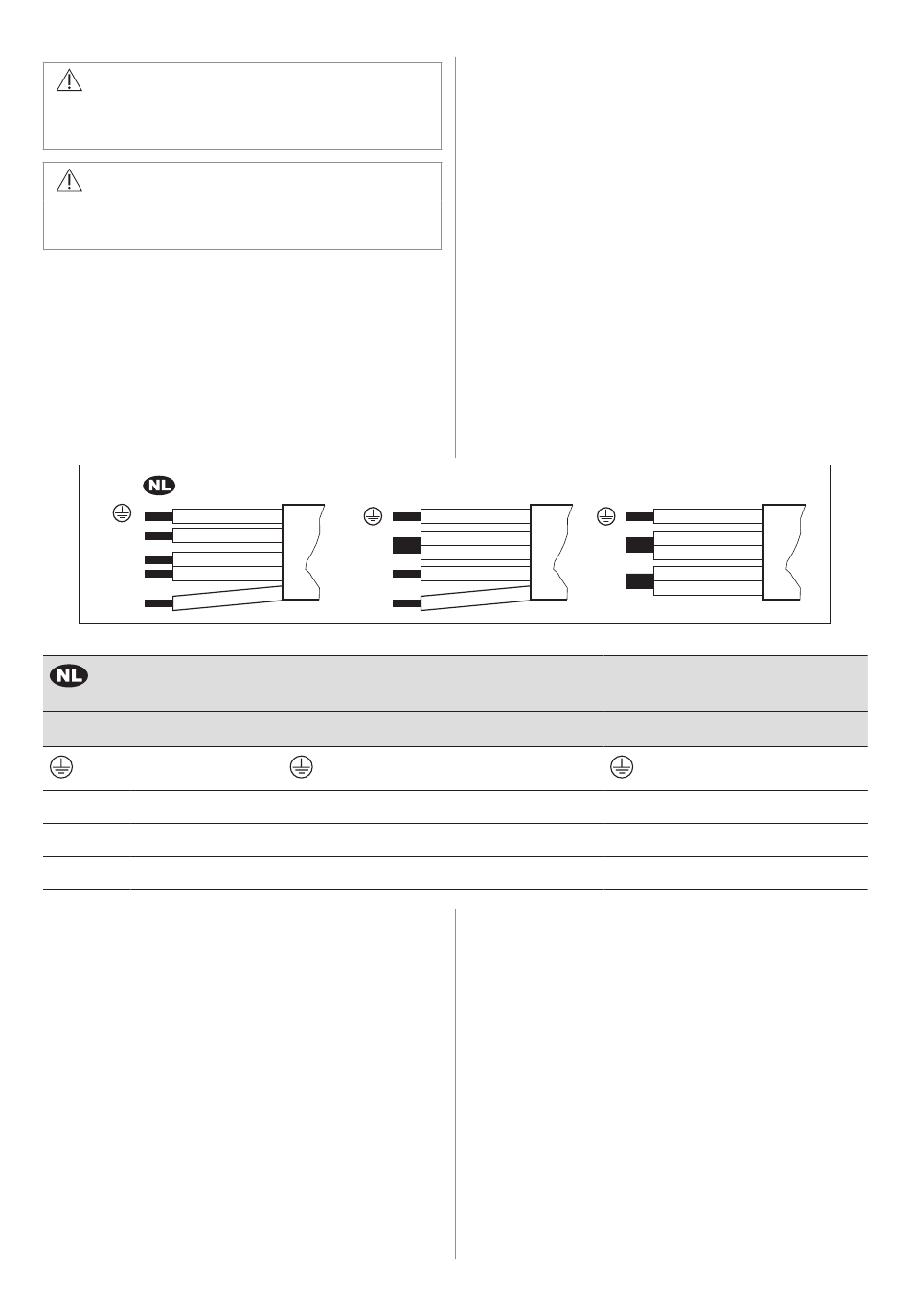

Einphasiger Anschluss
1. Entferne die Aderendhülse des
schwarzen, braunen und blauen Drahts.
2. Entferne einen Teil der Isolierung der
braunen, schwarzen und blauen
Kabelenden.
3. Verbinde die Enden der schwarzen und
braunen Kabel.
220-240 V~
N
N
L1
L2
220 - 240 V~
5 x 1,5 mm²
Grün – gelb
N Blau und blau
L1 Schwarz
L2 Braun
3.4 Anbringen der Dichtung -
Integrierte Montage
1. Reinigen Sie die Fräsungen in der
Arbeitsplatte.
2. Schneiden Sie das mitgelieferte 3x10 mm
Dichtungsband in vier Streifen. Die
Streifen müssen die gleiche Länge wie
die Fräsungen haben.
3. Schneiden Sie die Enden der Streifen in
einem Winkel von 45°. Sie sollten genau
in die Ecken der Fräsungen passen.
4. Befestigen Sie die Streifen an den
Fräsungen. Dehnen Sie die Streifen nicht.
8 DEUTSCH
400V2N~
N
L1
L2
Zweiphasige Verbindung: 400
V2N~
5 x 1,5 mm² oder 4 x 2,5 mm²
Grün – gelb
N Blau und blau
L1 Schwarz
L2 Braun
4. Bringe eine neue Aderendhülse am Ende
des gemeinsamen Drahts an
(Spezialwerkzeug erforderlich).
5. Verbinde die Enden zweier blauer Kabel.
6. Bringe eine neue Aderendhülse am Ende
des gemeinsamen Drahts an
(Spezialwerkzeug erforderlich).
Zweiphasiger Anschluss
1. Entferne die Aderendhülse von den
blauen Drähten.
2. Entferne einen Teil der Isolierung der
blauen Kabelenden.
3. Verbinde die Enden zweier blauer Kabel.
4. Bringe eine neue Aderendhülse am Ende
des gemeinsamen Drahts an
(Spezialwerkzeug erforderlich).
N
L
Einphasiger Anschluss: 220
- 240 V~
5 x 1,5 mm² oder 3 x 4 mm²
N
L
Kleben Sie die Enden der Streifen nicht
übereinander.
Nach der Montage des Kochfelds dichten Sie
den verbleibenden Spalt zwischen der
Glaskeramikplatte und der Arbeitsplatte mit
Silikon ab. Stellen Sie sicher, dass das
Silikon nicht unter die Glaskeramik gelangt.
3.5 Anbringen der Dichtung –
Aufliegende Montage
1. Reinigen Sie die Arbeitsplatte um den
Ausschnitt herum.
2. Bringen Sie das mitgelieferte 2x6 mm
Dichtungsband umlaufend auf der
220-240 V~
Grün – gelb
Blau und blau
Schwarz und braun
