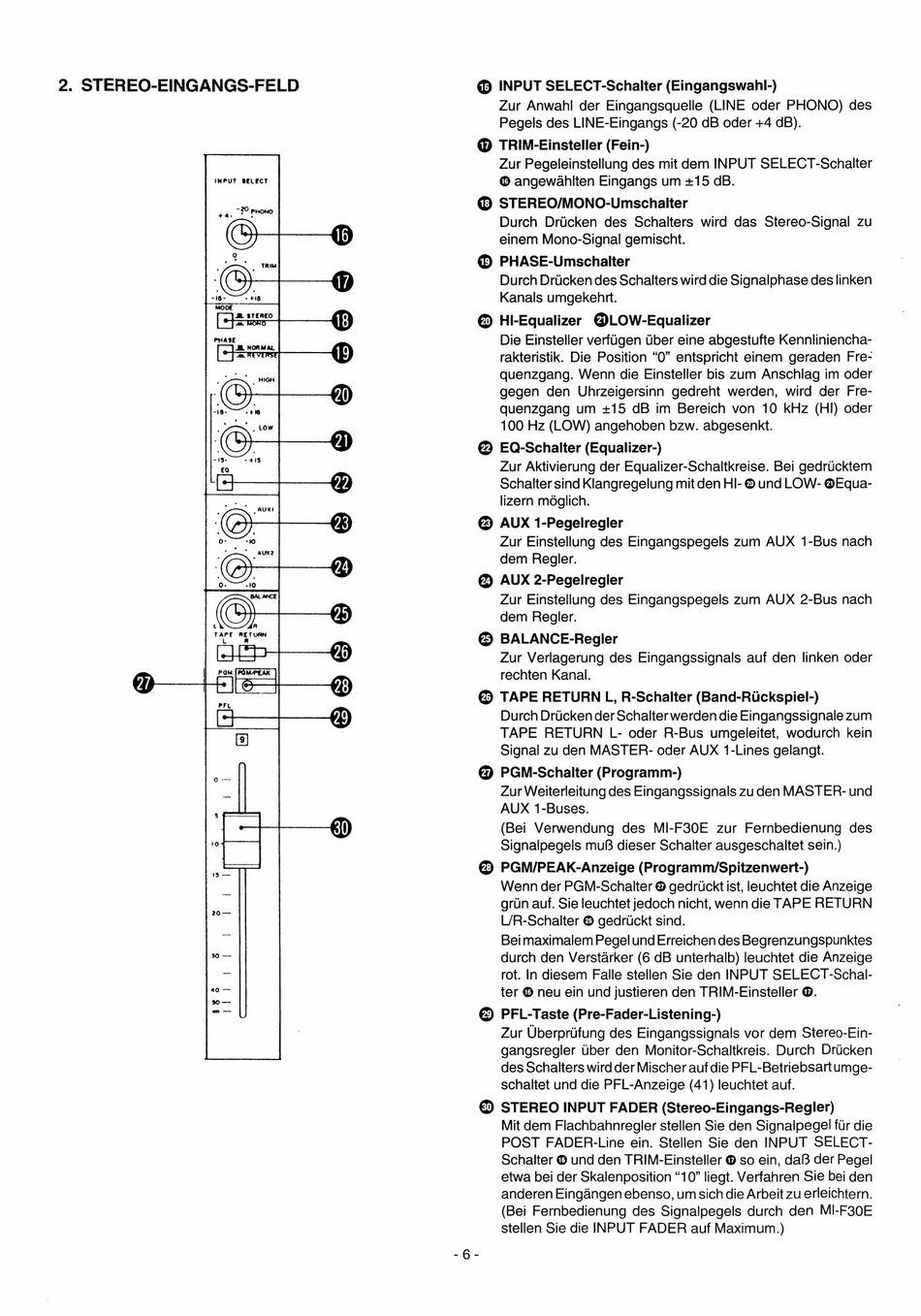

2. STEREO-EINGANGS-FELD
@ INPUT SELECT-Schalter (Eingangswahl-)
Zur Anwahl der Eingangsquelle (LINE oder PHONO) des
Pegels des LINE-Eingangs (-20 dB oder +4 dB).
@ TRIM-Einsteller (Fein-)
Zur Pegeleinstellung des mit dem INPUT SELECT-Schalter
INPUY BELECT
® angewahlten Eingangs um +15 GB.
@ STEREO/MONO-Umschalter
Durch Drucken des Schalters wird das Stereo-Signal zu
16
einem Mono-Signal gemischt.
@ PHASE-Umschalter
17
Durch Drucken des Schalters wird die Signalphase des linken
Kanals umgekehrt.
18
€ Hi-Equalizer
@)LOW-Equalizer
Die Einsteller verfugen Uber eine abgestufte Kennliniencha-
19
rakteristik. Die Position "O" entspricht einem geraden Fre-
quenzgang. Wenn die Einsteller bis zum Anschlag im oder
90
gegen den Uhrzeigersinn gedreht werden, wird der Fre-
quenzgang
um +15 dB im Bereich von 10 kHz (HI) oder
100 Hz (LOW) angehoben bzw. abgesenkt.
4
€ EQ-Schalter (Equalizer-)
Zur Aktivierung der Equalizer-Schaltkreise. Bei gedrucktem
22
Schalter sind Klangregelung mit den HI- @ und LOW- @Equa-
lizern méglich.
23
© AUX 1-Pegelregler
Zur Einstellung des Eingangspegels zum AUX 1-Bus nach
4
dem Regler.
@ AUX 2-Pegelregler
Zur Einstellung des Eingangspegels zum AUX 2-Bus nach
25
dem Regler.
€ BALANCE-Regler
26
Zur Verlagerung des Eingangssignals auf den linken oder
rechten Kanal.
28
€ TAPE RETURN L, R-Schalter (Band-Riickspiel-)
29
Durch Drucken der Schalter werden die Eingangssignale zum
:
TAPE
RETURN
L- oder R-Bus umgeleitet, wodurch
kein
Signal zu den MASTER- oder AUX 1-Lines gelangt.
€@ PGM-Schalter (Programm-)
Zur Weiterleitung des Eingangssignals zu den MASTER- und
AUX 1-Buses.
Kit
(Bei Verwendung des MI-F30E zur Fernbedienung des
Signalpegels muf3 dieser Schalter ausgeschaltet sein.)
€ PGM/PEAK-Anzeige (Programm/Spitzenwert-)
Wenn der PGM-Schalter ® gedrtckt ist, leuchtet die Anzeige
grin auf. Sie leuchtet jedoch nicht, wenn die TAPE RETURN
L/R-Schalter © gedrtckt sind.
Bei maximalem Pegel und Erreichen des Begrenzungspunktes
durch den Verstarker (6 dB unterhalb) leuchtet die Anzeige
rot. In diesem Falle stellen Sie den INPUT SELECT-Schal-
ter © neu ein und justieren den TRIM-Einsteller @.
€ PFL-Taste (Pre-Fader-Listening-)
Zur Uberpriifung des Eingangssignals vor dem Stereo-Ein-
gangsregler Uber den Monitor-Schaltkreis. Durch Drucken
des Schalters wird der Mischer auf die PFL-Betriebsart umge-
schaltet und die PFL-Anzeige (41) leuchtet auf.
€ STEREO INPUT FADER (Stereo-Eingangs-Regler)
Mit dem Flachbahnregler stellen Sie den Signalpegel fur die
POST FADER-Line ein. Stellen Sie den INPUT SELECT-
Schalter ® und den TRIM-Einsteller ® so ein, daf3 der Pegel
etwa bei der Skalenposition "10" liegt. Verfahren Sie bei den
anderen Eingangen ebenso, um sich die Arbeit zu erleichtern.
(Bei Fernbedienung des Signalpegels durch den MI-F30E
stellen Sie die INPUT FADER auf Maximum.)
2/
