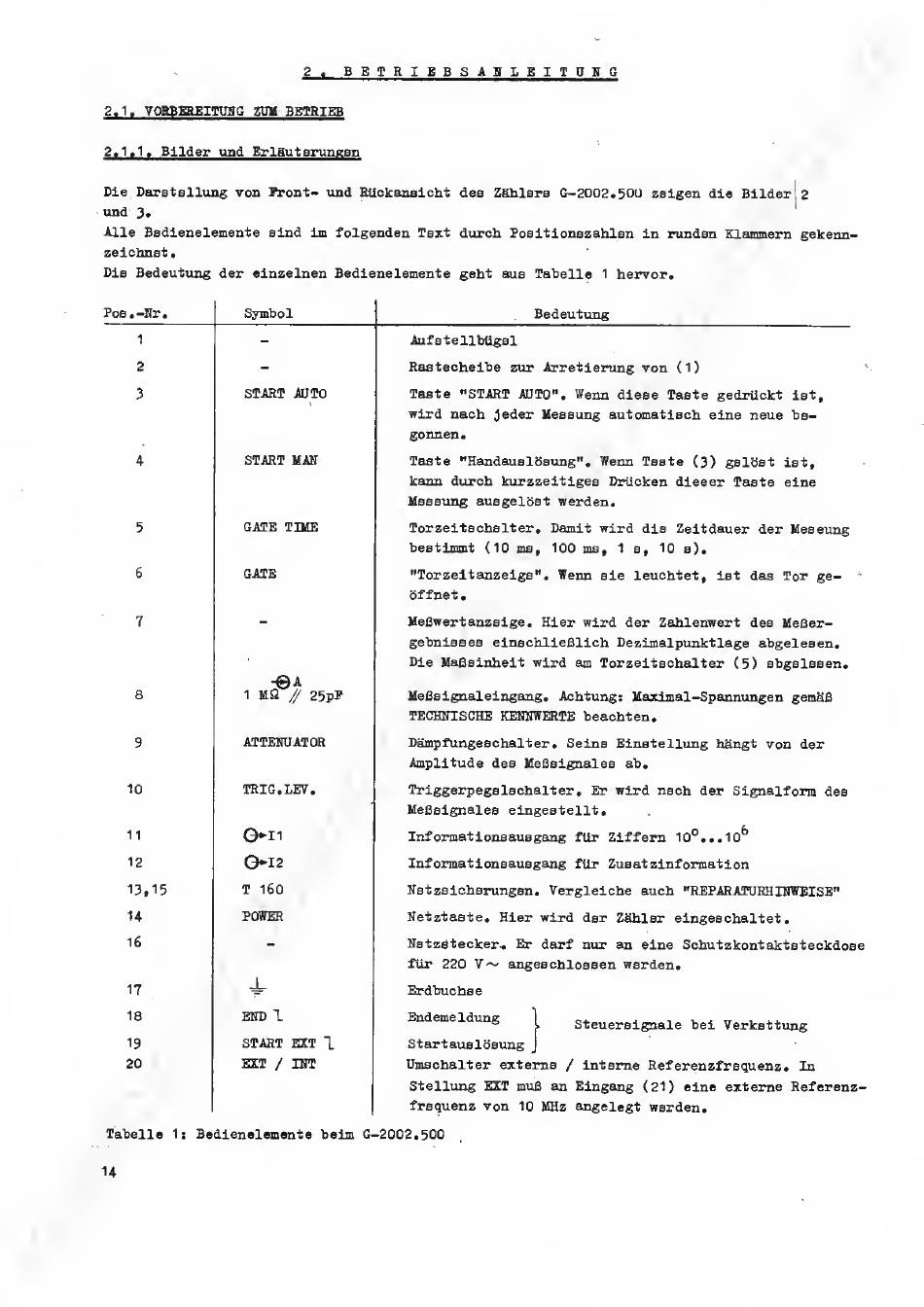

BETRIBBSAHLEITUHG
2,1. TORBffiEITUHG
2UM BETRIEB
2«1>1«
Bllder \md Erliut erungen
Die
Darstellung von
ftront*
imd RUckanslcht
des ZShlers
&>2002«50U seigen die Bilderj2
und
3«
Alle Bedlenelemente Bind Im folgenden Text durch Fosltlonszahlen in
zoinden
Elammern gekenn^
zeiclmet*
Die
Bedeutung der einzelnen Bedlenelemente
gebt aus Tabelle
1
hervor.
Fob. -Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13,15
14
16
17
18
19
20
Tabelle
Symbol
^fstellbUgel
Bedeutung
START AUTO
START
MAN
Rsistflchelbe
zur
Arretierung von
(1)
Taste "START AUTO". Wenn dieee Taste
gedrlickt 1st,
wird nacb ^eder UeBBung automatiscb
elne
neue be-
gonnen.
TMte
"HandauslSsung". Wenn Taste
(3)
gelbst
ist,
kann durcb kurzzeitiges DrUcken dieser Taste eine
Messimg ausgelbst werden.
GATE TIME
GATE
-©A
1
Mfl
/
25pP
Torzeitscbalter. Damit wird die Zeitdauer der Messung
bestlmmt (10 ms, 100 ms,
1
s,
10 s).
"Torzeitanzeige". Wenn sie leucbtet,
ist das Tor ge-
bffnet.
MeBwertanzeige. Hier wird der Zablenwert
des
MeBer-
gebnlsses einscblieBlicb Dezimalpunktlage abgelesen.
Die
MaBeinbeit wird am Torzeitechalter
(5)
abgelesen.
MeBsignaleingang. Acbtung: Maxlmal-Spannungen gemMB
TECHNISCHE KENNWERTE beacbten.
ATTENUATOR
TRIG.LE7.
0-11
Ol2
T 160
POWER
END
1
START EZT
1
EXT
/
INT
DampTungsscbalter. Seine Elnstellung b^ngt von der
Amplitude
des
MeBsignales
ab.
Triggerpegelscbalter. Er wird nacb der Signalfonn
des
MeBsignales elngestellt.
InformationsauBgang fUr
Ziffem
10®. ..10^
Informat ionsausgang fUr Zusatzinformation
Netzsicberungen. Vergleicbe auch "REFARATURHINWEISE"
Netztaste, Hier wird der ZSbler eingescbaltet.
Netzfitecker^
Er darf nur an eine Schutzkontaktsteckdose
fUr 220 V
angescblossen werden.
Erdbucbse
Endemeldung
St
art aus
1 d
sung
Umscbalter
exteme
/
interne Referenzfrequenz.
In
Stellung EXT muB an Eingang
(21) eine
externe Referenz-
frequenz
von
10
MHz angelegt werden.
Steuerslgnale bei Verkettung
:
