CUBE
Beleuchtungskabel RGB-Beleuchtung /
lighting RGB

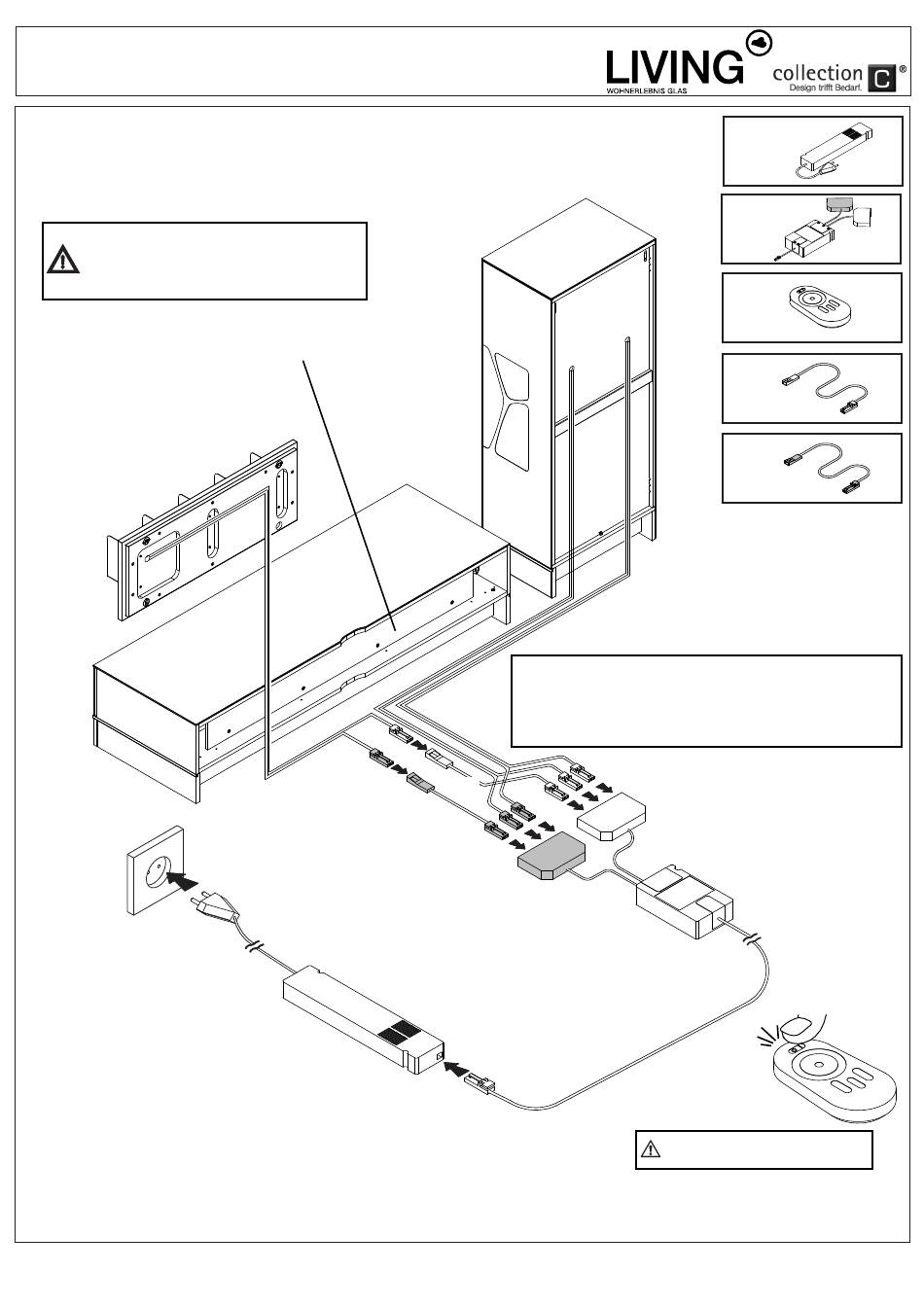

Montagebeispiel EV107/ example EV107
Die maximale Angabe der Wattzahl auf den Trafos
darf nicht überschritten werden.
The maximum number of watts on the transformers
must not be exceeded.
Der Trafo, Steuergerät und die Kabel können
hinter den Rückwänden verstaut werden.
verstaut werden.
Stow transformer, RGB-controller and
cables here
Vor der Montage der Möbel müssen alle elektrischen Anschlüsse (Fußschalter, Tipp-Sensor, Funksteuerung ) und Trafos verlegt werden. es sollten alle
Leuchten angeschlossen und getestet werden.
Connect all cables (foot switch, tip sensor, radio control) and transformers before installing the furniture. All luminaires should be tested beforehand.
r1
r2
f4
21
Achtung!!!
Es dürfen nur schwarze Stecker an schwarze Anschlüs
weiße Stecker an weiße Anschlüsse gesteckt werden.
Caution!
Insert the black plug into the black connector
and the white plug into the white connector.
e2
Codierung Fernbedienung S.22-23
Coding from remote control p.22-23
BY
1022374
f4
1x
1022371
e2
1x
1000928
j2
1x
1018772
r1
1x
1018778
r2
1x
se bzw.
on/off
j2
