Nissan X-Trail
Ident.-Nr.: 1324085C
3
s1
1
1 1
1
Stand: 07.04.2017
1 Brennluftleitung s1
2 Stecker Kabelbaum Umwälzpumpe
3 Formschlauch 90!, Schelle Ø 10
1
2
29

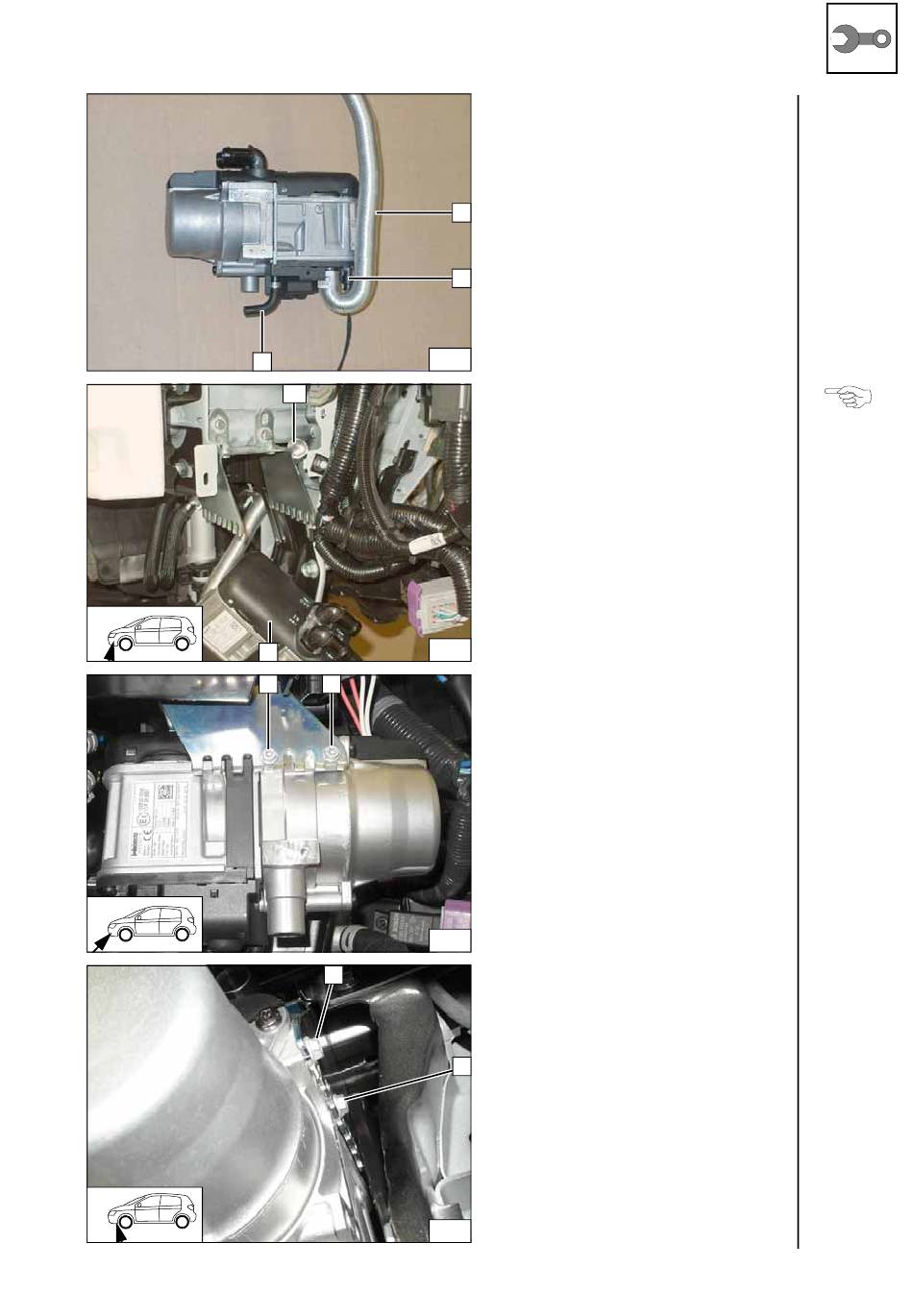

Heizgerät einbauen
Beim Einsetzen des Heizgerätes 1 die
Brennluftleitung s1 gemäß Abbildung
einfädeln!
30
1 Selbstfurchende Schraube 5x13 [2x]
festziehen
31
1 Selbstfurchende Schraube 5x13 [2x]
festziehen
1
32
© Webasto Thermo & Comfort SE
Form-
schlauch,
Brennluft-
leitung und
Kabelbaum
Umwälz-
pumpe vor-
montieren
Heizgerät
einsetzen
Heizgerät
montieren
Heizgerät
montieren
14
