5.4.3 Rückmeldefunktionen.für.Out.2
LED-Farbe.in wechselnde.LED-Farben
Ebene.1 in.Ebene.2
Hellgrün
5.4.4 Rückmeldefunktionen.für.Out.3
LED-Farbe.in wechselnde.LED-Farben
Ebene.1 in.Ebene.2
Dunkelblau
5.4.5 Schaltart.für.Out.1.bis.3.einstellen
Die.Schaltart.„Schließer".oder.„Öffner".für.Out.1.bis.3.wird.über.diesen.Menüpunkt.konfiguriert..
LED-Farbe.in wechselnde.LED-Farben
Ebene.1 in.Ebene.2
Orange
H47.MOTS017DE-00

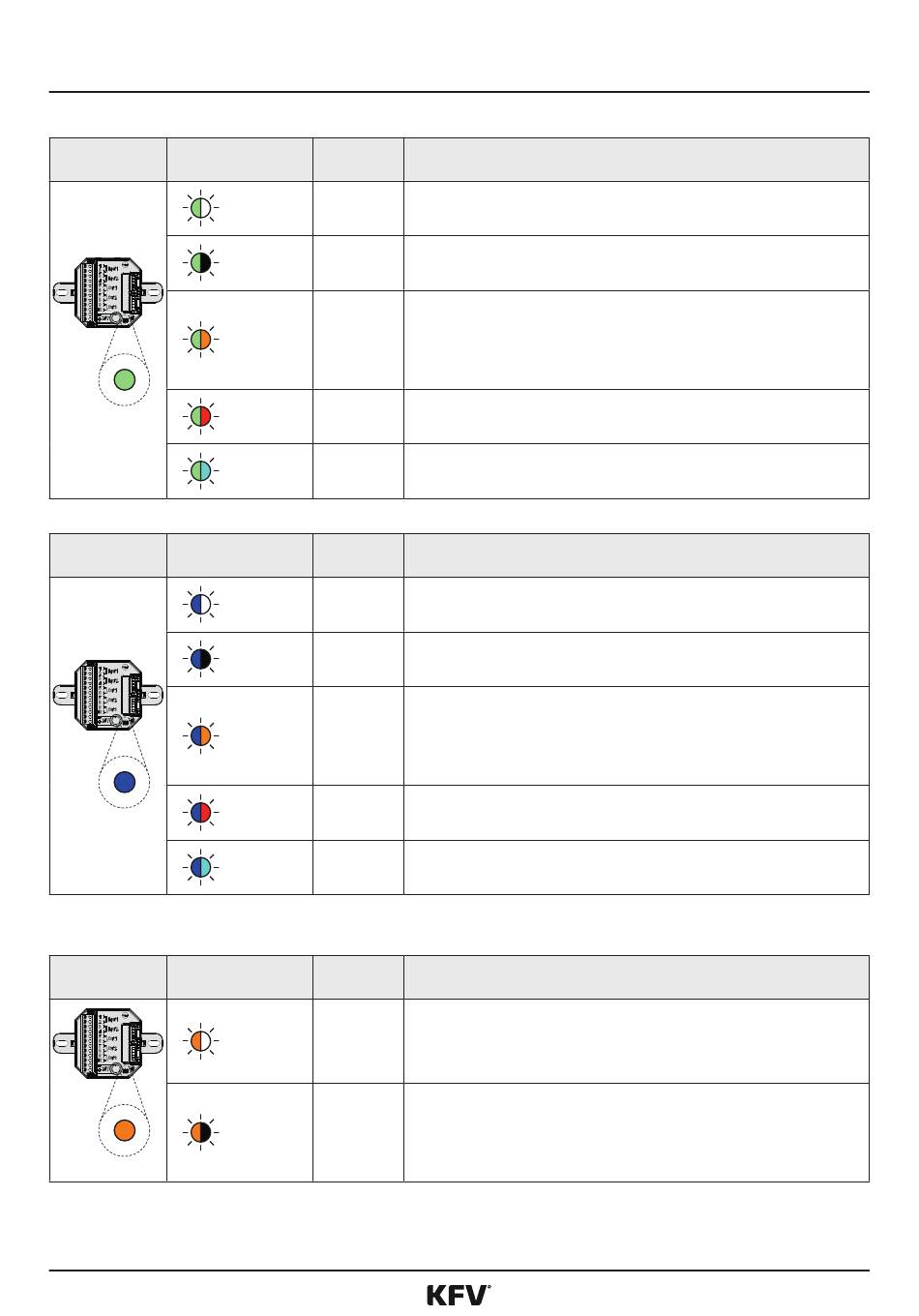

Funktion Rückmeldung
Hellgrün/
U Das.Fenster.befindet.sich.in.der.Spaltlüftung
Weiß
Hellgrün/Aus (Q) Das.Fenster.ist.geschlossen.und.verriegelt.
Abhängig.von.der.gewählten.Einstellung:
• Schließen.MIT.verriegeln:
Hellgrün/
R
Orange
• Schließen.OHNE.verriegeln:
Hellgrün/Rot S Das.Fenster.ist.entriegelt.und.geöffnet.
Hellgrün/
I Sobald.die.Spannung.an.den.Klemmen.des.Gerätes.EIN.geschaltet.ist.
Türkis
Funktion Rückmeldung
Dunkelblau/
V Das.Fenster.befindet.sich.in.einer.Position.zwischen.Spaltlüftung.und.kpl..Öffnung.
Weiß
Dunkelblau/
Q Das.Fenster.ist.geschlossen.und.verriegelt.
Aus
Abhängig.von.der.gewählten.Einstellung:
• Schließen.MIT.verriegeln:
Dunkelblau/
(R)
Orange
• Schließen.OHNE.verriegeln:
Dunkelblau/
S Das.Fenster.ist.entriegelt.und.geöffnet.
Rot
Dunkelblau/
T Fehler.erkannt.(z..B.:.Motorstrom.zu.hoch,.Timeout,....).
Türkis
Befehl Beschreibung
Orange/
(Schließer) Out.1.und.Out.2.wirken.als.Schließer,.wenn.Zustand.erreicht.ist.
Weiß
Orange/Aus Öffner Out.1.und.Out.2.wirken.als.Öffner,.wenn.Zustand.erreicht.ist.
Das.Fenster.ist.geschlossen.und.verriegelt.
Das.Fenster.ist.geschlossen,.aber.nicht.verriegelt.
Das.Fenster.ist.geschlossen.und.verriegelt.
Das.Fenster.ist.geschlossen,.aber.nicht.verriegelt.
für DRIVE CL
