Display

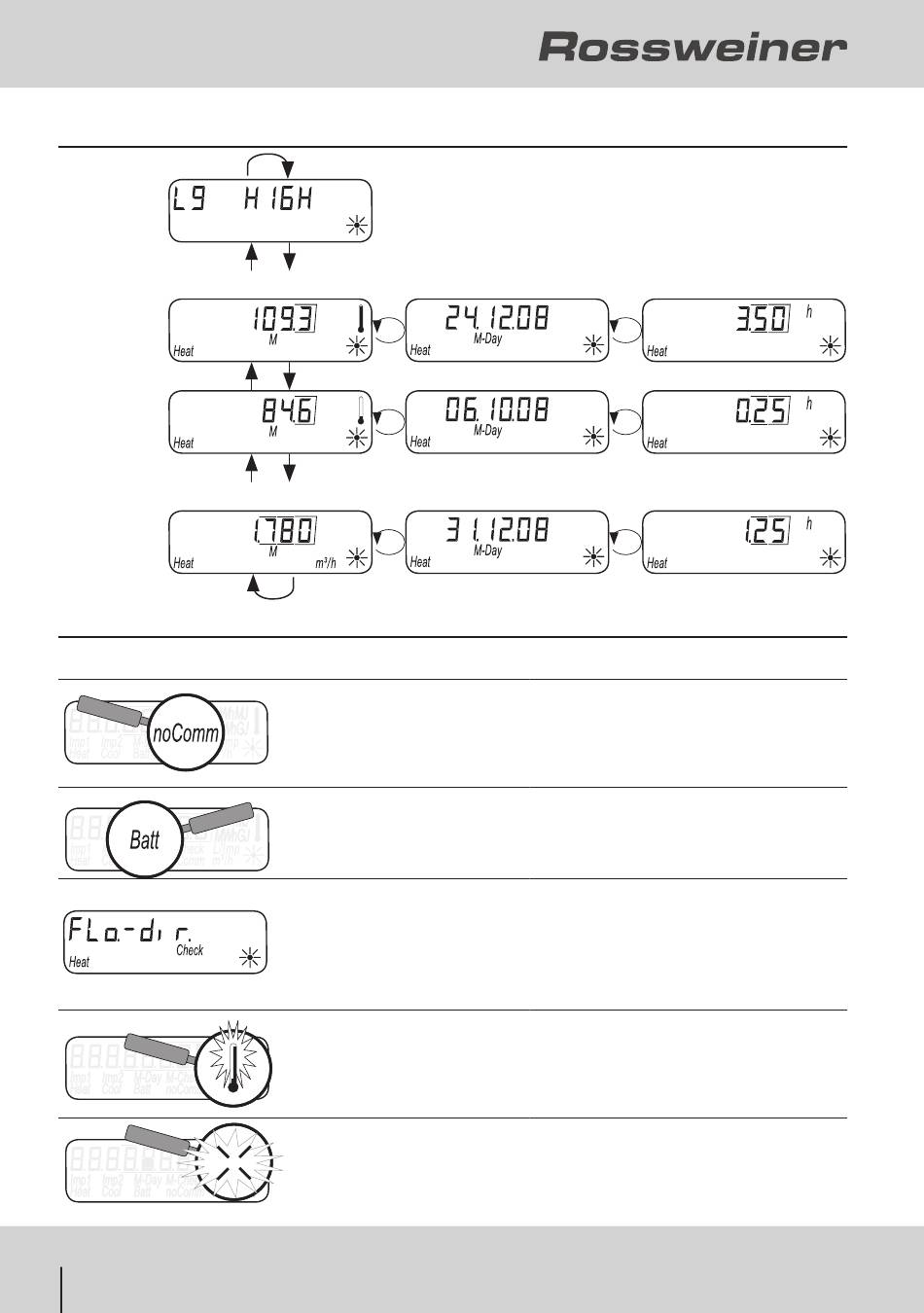

Display-Ebene L9 – Momentanwerte
Anzeige
der Ebene
Max. Temperatur
Vorlauf
Rücklauf
Max. Durchfluss
WMZ
Besondere Betriebszustände
Anzeige
14
alt.
alt.
alt.
Beschreibung
• Kommunikationskredit der
Modulschnittstelle oder
IrDA überschritten
• Die Batterielaufzeit ist
abgelaufen
• Durchflussrichtung falsch
• Temperaturfühler sind
möglicherweise vertauscht
bzw. falsch montiert
• Luft in der Messstrecke
• kein korrektes Ultra-
schall-Messsignal
Datum
alt.
alt.
Datum
alt.
Maßnahmen/Hinweise
• Wird nach Ablauf des Kreditzeit-
raums (Modul = aktueller Tag; IrDA
= aktueller Monat) selbständig vom
Gerät zurückgesetzt
• Gerät muss getauscht werden
• Einbau prüfen (Pfeil auf Durchfluss-
sensor beachten)
• Verrohrung prüfen
• Umwälzpumpen und Thermostate
auf richtige Funktion prüfen
• Prüfen, ob Durchflusssensor im
richtigen Strang montiert wurde
bzw.
• Einbauart Temperaturfühler prüfen
• Rohrsystem entlüften
Dauer über Grenzwert
Dauer > qp
