Jung 2336REGHZHE Bedienungsanleitung

Heizungsaktor 6fach

Werbung

Heizungsaktor 6fach, Heizungsaktor 6fach mit Regler
Heizungsaktor 6fach
Art.-Nr. : 2336REGHZHE
Heizungsaktor 6fach mit Regler
Art.-Nr. : 2336REGHZRHE
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

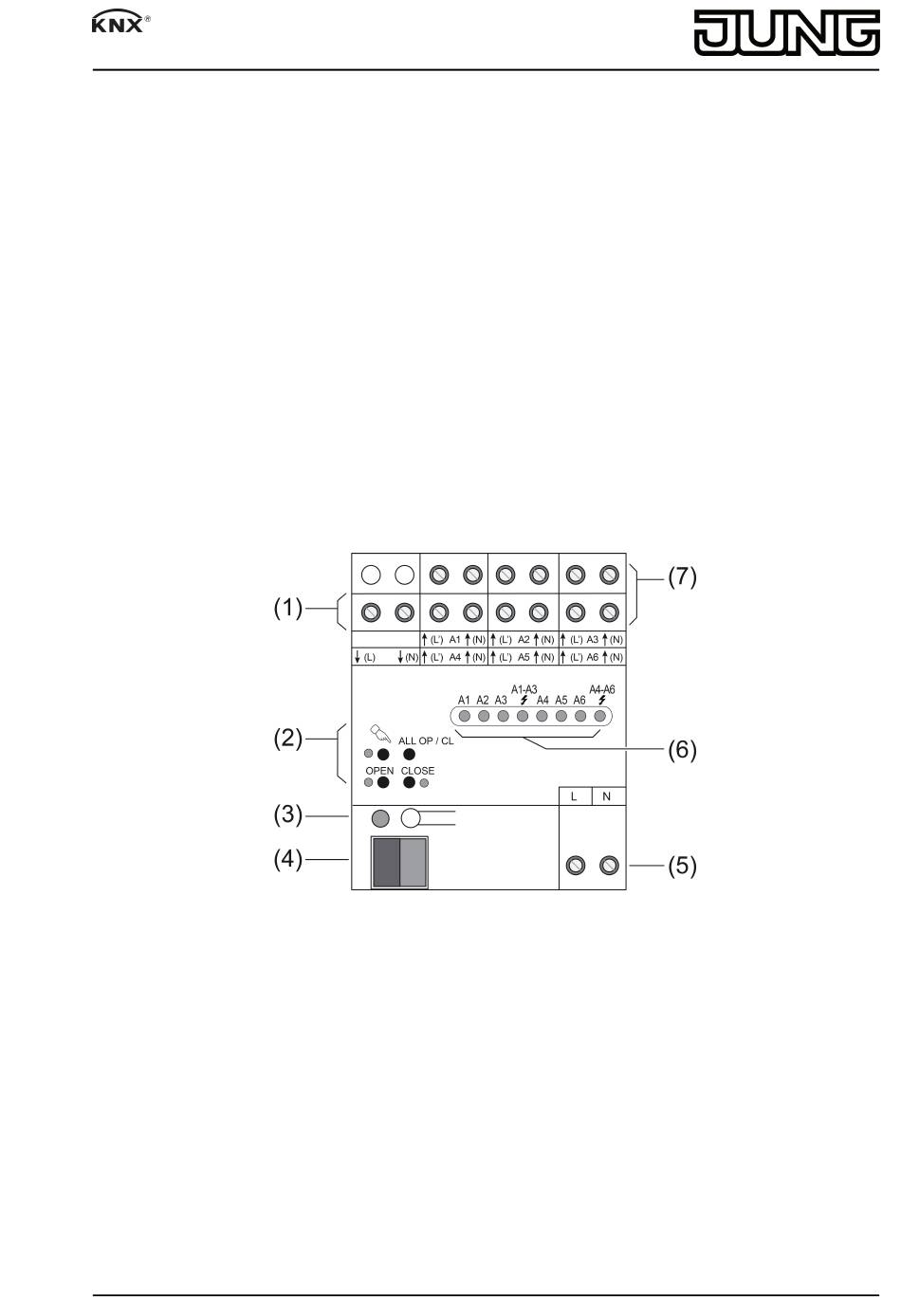

(1) Versorgung elektrothermische Stellantriebe
(2) Tastenfeld für Handbedienung
(3) Programmier-Taste und -LED
(4) Anschluss KNX
(5) Anschluss Netzversorgung
(6) Status-LED Ausgänge
(7) Anschluss elektrothermische Stellantriebe
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
82590313
j0082590313
Bild 1: Frontansicht
1/8
20.12.2016
