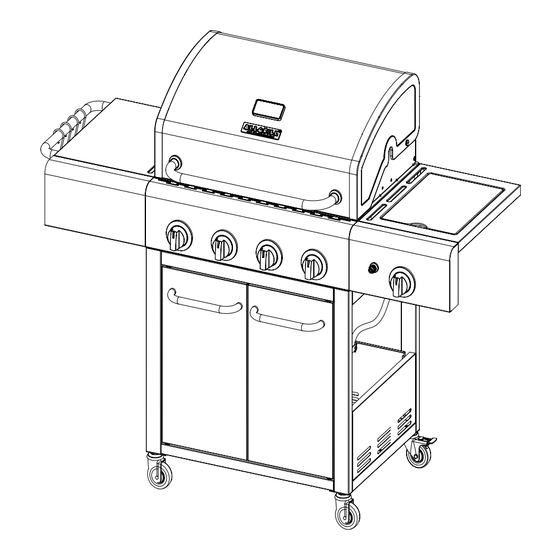

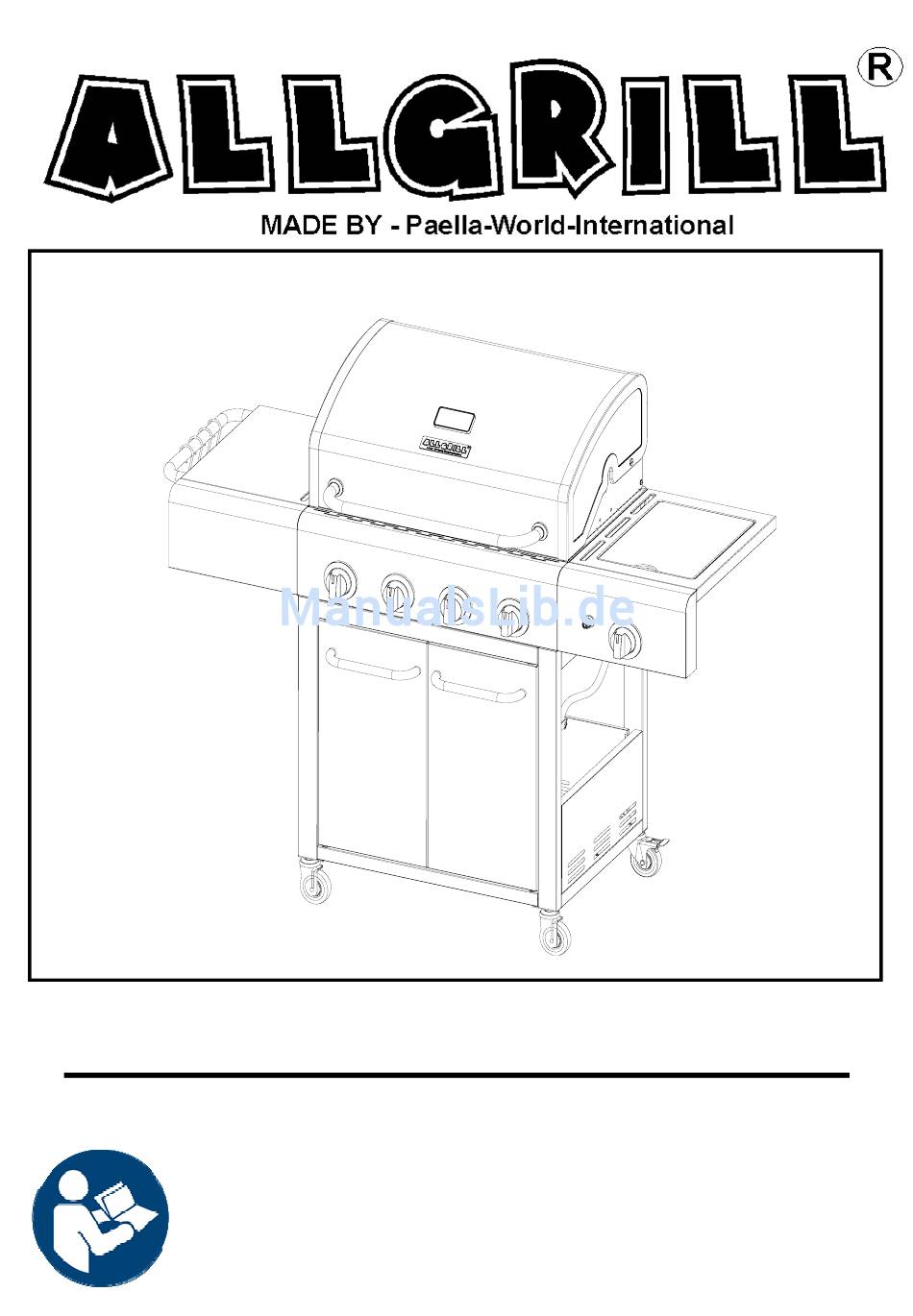

- Seite 1 Modell 4 + 1 ALLGRILL MODELL: F E S T I V A L Model Nr.: 100025 / 100050 / 100075 Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung ! ...
- Seite 2 Betriebsanleitung VOR DER INBETRIEBNAHME: WICHTIGER HINWEIS: Feuer‐ oder Explosionsgefahr bei Lesen Sie die Bedienungsanleitung vor Inbetriebnahme. Nichtbeachtung folgender Anweisungen. Nur zur Verwendung im Freien Gerät während des Gebrauchs nicht bewegen Der Benutzer ist verantwortlich für den sachgerechten Aufbau, den Anschluss und die Veränderungen an dem Gerät können zu Gefährdungen Wartung des Grills. Nichtbeachtung der folgenden führen !!! Vom Hersteller oder seinem Vertreter Anweisungen in dieser Gebrauchsanleitung kann zu verplombte Teile bitte unverändert lassen.
- Seite 3 Inhalte 1. Technische Daten 4 2. Sicherheitshinweise 5 3. Explosionszeichnung und Stückliste 6 4. Montageanleitung 11 5. Anschluss an die Gasflasche 21 6. Betriebsanleitung 23 7. Reinigung und Wartung 26 8. Fehlerbeseitigung 28 9. Gewährleistung ‐Beschränkung 30 ...
-
Seite 4: Ihr Fachhandelspartner
1. Information Hinweis / Empfehlung Bitte nach Benutzung und Abkühlung des Grills den Grill immer mit einer geeigneten Wetterschutzhülle abdecken. Auch wenn der Grill überdacht oder in einem Raum aufbewahrt wird . Art. Nr. 77050 Wetterschutzhülle wird empfohlen. So haben Sie viel länger Freude und Spass an Ihrem Allgrill. Ihr Fachhandelspartner: ... -
Seite 5: Sicherheithinweise
2. Sicherheithinweise Für sichere Anwendung und vermeiden ●Lagern Sie keine Ersatz Gasflasche beim oder Nähe des Geräts. ●Kinder und Haustiere sind immer vom Grill ● Die Gasflasche sicher und eben aufstellen fernzuhalten—Gefahr ! ● Lagern Sie nicht die Gasflasche unter dem Gas‐ ●Max. Größe auf dem Seitenbrenner ist 280 grill mm. ●Minimal Abstand des Gasflasche vom Grill ist ●Grilloberflache immer freihalten von 0.5m, und sollte 1.5m. nicht überschreiten. brennbaren Materialen. ●Blockieren Sie nicht die Entlüftungsöffnungen des Grill oder Seitenbrenners ● Verwendung des Geräts nur im Freien! ●Dieses Gerät ist nur zum Betrieb mit handel‐ süblichen Gasflaschen geeignet. ●Sicherheitabstandes 1 m. zu anderen Gegen‐ ständen bei Betrieb ist immer mindestens einzuhalten. Achtung ●Niemals einen Brennern mit geschlossem ●Wenn die obengenannten 4 Punkte nicht ... -
Seite 6: Explosionansicht & Hard
3. Explosionansicht & Hard‐ Stückliste Beschreibung Stk. Beschreibung Stk. Seiten Brenner Deckel Türteil Seiten Brenner Deckel Teil Türteil Seiten Brenner Rost Tür ... -
Seite 7: Expolosionszeichnung
EXPOLOSIONSZEICHNUNG... -
Seite 8: Vor Der Montage
VOR DER MONTAGE BITTE LESEN DIE FOLGENDEN ANWEISUNGEN UND BEACHTEN SIE ALLE TEILE WIE ABGE‐ BILDET DER REIHE NACH AUSZUPACKEN Schritt 1: Öffnen Sie Paket 2 von 2, indem Sie mit einer Schere an den Rändern hinunter schneiden. Den Kleinteilsatz, Handbuch, sowie Unterbau und alle weiteren Teile nacheinander herausnehmen. Alle Verpackungsmaterialien zunächst entfernen, die zwei Rollen ... - Seite 9 VOR DER MONTAGE Step 2: Öffnen Sie Paket 1 von 2 Hauptgrill mit allen weiteren Zubehörteilen zur Montage. Linken und rechten Styropor vom Hauptgrill entfernen. Deckel öffnen und die Kisten und verpackte Roste auspacken. Alle Verpackungsmaterial entfernen, und alle anderen Teilen auspacken. Auch hier und zum kompletten Aufbau Schutzhandschuhe tragen. Auch später und bei der Reinigung immer Schutzhandschuhe tragen. ...
- Seite 10 MONTAGE BITTE LESEN SIE DIE MONTAGEANWEISUNGEN AUF DEN FOLGENDEN SEITEN UND MOTIEREN SIE DEMENTSPRECHEND Nötige Werkzeuge: Verstellbare Schraubenschlüssel (nicht vorhanden) Schraubendreher (nicht vorhanden) Kombischlüssel (nicht vorhanden) Die folgende Hardware ist im der Blisterpackung vorhanden: Art. Beschreibung Figur Menge 1 M4X10 schraube 23 stc 2 M6X13 schraube 6 stc 3 M6 Druckscheibe 8 stc 4 M5 Flach Scheibe 4 stc 5 AAA Batterie 1stc ...
- Seite 11 4. MONTAGEANLEITUNGEN UNTERBAU Bauen Sie die linke Seitenwand an den linke Rahmen an (kennzeichen L) mit (4) M4x10 ■ Schrauben um die linke Seitenwand anzubauen. Die rechte Seitenwand ist auch so zu montieren. Bauen Sie die Bodenplatte an die linke und rechte Seitenwand mit (6) M4x10 Schrauben. ■ Bitte noch nicht völlig festschrauben. Wagen wird nicht eben sein. Das wird korregiert wenn die ■ Rückwand montiert wird !! Schrauben Sie die Türmagnet an mit (2) M4x10 Schrauben. ■ M4x10 schraube 12 stk Seitenwand Front Linke Seitenwand Rechte Seitenwand Boden Platte ...
- Seite 12 Wagen / Unterbau Hinteren Panel am linke und rechte Panel Bausätze mit (4) M4x10 Schrauben befestigen. ■ (A) Hinteren Panel am unteren Unterbau mit (1) M4x10 Schrauben befestigen. (B) Den Wagen umdrehen. Die Löcher des unteren Unterbaus mit den Fußlöcher abgleichen. Die Seiten des unteren Unterbaus an den vier Füßen mit (4) M6x13 Schraube befestigen. (C) Die ■ Enden der zwei vorneren Füße am unteren Regal mit (2) M5x10 Schraube befestigen. (C) Die Rollen in jedem unteren Ende der Füße einschrauben. Wichtig: Die Rollen mit Bremsen sollen ■ auf die hintere Seite montiert werden. Mit Schlüssel alle Schrauben gegen den Uhrzeigersinn festziehen. (D) M4X10 Schraube Stk: 5 pcs M6X13 Schraube Stk: 4 pcs M5X10 Schraube Stk: 2 pcs ...
- Seite 13 Vordere Türen Wagen aufrecht stellen. ■ Tür Klammerlöcher mit vorneren Füßenlöcher abgleichen. Türklammer an linke und rechte ■ Seitenwand mit (4) M4x10 Schraube befestigen. Wichtig: So die Klammern befestigen, dass die Magnete unten sind . Die an den Türen vormontierten Schrauben und Unterlagsscheiben entfernen und benutzen die ■ um die Griffen an der Türen anzubauen. Den Türscharnierbolzen in den Löchern des hinteren Regals einsetzen. Den oberen Türstift ■ runterdrücken, Ihn unter der Bohrung im Türhaltewinkel ausrichten und Stift freigeben damit es sich in der Bohrung einsetzen lässt. Wiederholen Sie das für die andere Tür. Anmerkung: Wenn die Türen schief sind oder nicht sauber schließen, lösen Sie die Schraube an ■ der / den Türen wieder und richten erneut korrekt aus ! Entsprechende Toleranzen sind hier nor‐ mal und können nicht vermieden warden. IHR GRILL HAT GEWISSE TOLERANZEN UND DAS IST NORMAL ! ■ M4x10 Schrauben 4 Stk ...
- Seite 14 Grill (Haupt‐Teil) auf Untebau / Unterwagen—HOCHZEIT ! Dieses Schritt erfordert zwei Personen um den Grillkorpus anzuheben und in Position auf den ■ Unterbau zu bringen. Die Transportsicherungen entfernen, die den Schlauch an der Unterseite des Grillkorpus befesti‐ ■ gen. Schlauch und Anzünderleitungen zur Seite des Grillkorpuses herausziehen. Den Grillkorpus auf den Unterbau sorgfältig senken. Sicherstellen, dass alle Leitungen außerhalb des Wagens hängen. Deckel öffnen und Korpus zum Wagen mit (4) M6x13 Schraube und M6 Druckscheiben befestigen. M6 Druckscheiben 4 Stk M6x13 Schrauben 4 Stk...
- Seite 15 Linkes Seitenteil Seitenteil mit (2) M5x10 Schraube und M5 Unterlegscheiben befestigen (A) ■ Seitenteil auf Haltenwinkel an der linken Seite des Korpus hängen. ■ Seitenteil zum Grillkorpus anbringen, wie folgt: ■ ‐ Von innen mit (2) M6x13 Schraube und M6 Druckscheiben. (B) ‐ Von aussen mit (2) M6x13 Schraube. © befestigen Bedienteil mit (1) M4x10 Schraube. anbringen (C) ■ M5x10 Schrauben 2 Stk M5 Unerlegscheiben 2 Stk M6x13 Schrauben 4 Stk M6 Druckscheiben 2 Stk M4x10 Schrauben 1 Stk ...
- Seite 16 Rechtes Seitenteil Vor dem Zusammenbauen und der Befestigung des rechten Seitenteiles mit dem Seitenbren‐ ■ ner, Gitter vom Seitenbrenner entfernen. Bedienteil zum rechten Seitenteil mit (2) M5x10 Schrauben, und M5 Flach Scheiben. (A) ■ Einhängen rechtes Seiteteil auf die Haltewinkel der rechten Seiten des Grillkorpus. ■ Seitenteil zum Grillkorpus anbringen, wie folgt: ‐ Von innen nach aussen zum Grillkorpus mit (2) ■ M6x13 Schrauben und M6 Druckscheiben (B) Von aussen nach innen zum Grillkorpus mit (2) M6x13 Schrauben. © Bedienteil zum Seitenteil ■ mit (1) M4x10 Schraube. anbringen (C) M5x10 Schrauben 2 Stk M5 Flach Scheiben 2 Stc M6x13 Schrauben 4 Stk M6 Druckscheiben 2 Stc M4x10 Schraube 1 Stk ...
- Seite 17 Seiten Brenner Seitlichen Brenner in seitlicher Ablage lösen (B ). Um zu lösen, die zwei vorderen Schrauben, die ■ den Seitenbrenner im Platz halten, abschrauben und entfernen.(A). Anmerkung: Elektroden Schraube zur Zündung nicht lösen ! Die 2 vormontierten Schrauben entfernen und sie auf die Seite einstellen. (C) ■ Ventilschaft durch Bohrung im Bedienteil einsetzen. (D) Anzeige zum Bedienteil mit den 2 ■ Schrauben anbringen. (E). Seitenbrenner Schlauch über das Ventil setzen und überprüfen, dass Ventil einfach im Gaszuführ‐ ■ rohr sitzt. (F) ( ohne Dichtung ) Steuerdrehknopf auf Seitenbrenner Ventilschaft drücken. (G) ■...
- Seite 18 Hitzeverteiler, Grill Rost und Warmhalteablage Hitzeverteiler Abschirmbleche über Brennern setzten, indem Sie die Vorsprünge in die Schlitze in ■ der Frontseite zum Grillkorpus einsetzen. Gussgrillroste über Brennern setzen. Sie passen in Grillfläche in jeder Richtung. ■ Abschließend den Warmhalterost einsetzen. Sowie Zündbatterie AAA einsetzen. ■...
- Seite 19 Fettschale, Fettbehälter Fettbehälter einhängen. Fettschale an der Unterseite von der Grillbox von der Rückseite einschie‐ ■ ben. Sicherstellen, dass die Ablaufbohrung auf der rechten Seite ist, Von der Rückseite des Grills gesehen. Fettschale in Fettschalenschiene einschieben. Schienenbohrungen mit Bohrungen auf unterhalb der Feuerbox ausrichten. Schiene mit (4) ■ M4x10 Schrauben befestigen bei Bedarf. Reglerschlauch durch den Schlauchhaltewinkel auf rechtem vorderem Bein einziehen und mit Keilstift entsprechend einstellen. M4X10 Schrauben 4 Stk ...
- Seite 20 Seitlicher Handgriff und Gasflasche Zwei Schraube aus dem Handgriff herausnehmen, die Haken auf den Handgriff setzen, den Hand‐ ■ griff mit Haken auf der Seitenablage zusammenbauen. Gasflasche: Vor der Befestigung zum Grill und zum Regler führen Sie eine Dichtheitsprüfung durch. Wenn der ■ Grill in der gewünschten Position ist, die Fußrollenbremsen verriegeln; dieses hilft dem Grill, am gewünschten Platz zu bleiben. Immer die Fettmengen beim Grillen überprüfen Auf korrekte Gasflaschenmontage nach und gegebenenfalls zwischendurch reinigen um Herstellerangabe ist zu achten ! Fettbrand zu vermeiden. Fettschale vor Wir empfehlen immer die 8 kg BBQ– Gasflasche ! überlaufen öfters prüfen ! ...
-
Seite 21: Anschließen An Die Gasflasche Mit Regler Und Schlauch
5. Anschließen an die Gasflasche mit Regler und Schlauch Dieser Allgrill ist schon anschlussfertig mit Gasschlauch und Gasdruckminderer ausgestattet ! Sie müssen die ordnungsgemäßen Druckregler und Gasflaschen verwenden um einen sicheren und wirkungsvollen Betrieb der Grillstation zu gewährleisten. Die Verwendung unsachgemäßer oder fehlerhafter Druckregler ist gefährlich und jegliche Gewährleistung erlischt. Anschluss an die Niederdruckgasflasche Vergewissern Sie sich zunächst, dass Gasflaschenkopf, Druckregler‐ventil, und Brenner rückstandsfrei sauber sind. Schließen Sie die Gasleitung mit Hilfe des Drehknopfes an, indem Sie ihn im Uhrzeigersinn bis zum Anschlag drehen. Achten Sie darauf, dass der Schlauch dabei keinen Drall bekommt. Nach dem Anschluss der Grillstation an die Gasflasche ist eine Lecksuche vorzunehmen. Bei Rückfragen kontaktieren Sie bitte Ihren Fachhandelspartner oder Gasfachmann. - Seite 22 Trennen von der Niederdruckgasflasche Bevor Sie die Grillstation von der Gasflasche trennen, müssen Sie sich vergewissern, dass das Ventil der Gasflasche GESCHLOSSEN ist. Trennen Sie die Gasleitung von der Niederdruckgasflasche, indem sie den Drehknopf der Gasleitung entgegen dem Uhrzeigersinn drehen bis er lose ist. Gefahrenhinweis: Beim Anschließen und Trennen von Gasflaschen ist darauf zu achten, dass sich keine Zündquellen in der Nähe befinden. Lecksuche (in einem gut durchlüfteten Bereich durchzuführen) Vergewissern Sie sich, dass alle Stellschalter am Grill auf OFF stehen. Ventil der Gasflasche öffnen. Zur Lecksuche alle Anschlussstellen des Gasleitungssystems, einschließlich Ventilanschlüsse, Schlauchanschlüsse und Druckregleranschlüsse mit einer Seifenlösung einpinseln. NIEMALS LECKSUCHE MIT HILFE EINER OFFENEN FLAMME DURCHFÜHREN! Dort, wo sich eventuell Blasen der Seifenlösung bilden, befindet sich ein Leck. Das Ventil der Gasflasche zudrehen, die Leckstelle anziehen. Die Lecksuche noch einmal durchführen. Sollten sich an dem vorherigen Leck noch einmal Blasen bilden, bitten Sie ihren örtlichen Gaslieferanten um Hilfe. Lecksuchen sind bei jedem Gasflaschentausch oder Anschluss und darüber hinaus einmal jährlich durchzuführen. ...
- Seite 23 6. Betriebsanleitung Den Grill Anzünden Bevor das Ventil öffnen, überprüfen Sie die Fes‐ tigkeit von Kupplungsmutter. ▲Lehnen Sie sich nicht an den Grill. Bewegen Sie nicht den Grill während des Ge‐ 1. Vor dem Anzünden die Haube aufmachen . brauches oder wenn noch heißt ist. 2. Die Gasflasche aufdrehen. Max. Beladung von Seiten Regal ist 7,5 kg. 3. Stellknopf hineindrücken auf HI und auf den Fettablage muss in Grill eingefügt werden und elektronischen Anzündungsknopf für 2‐5 nach jedem Gebrauch geleert werden. Entfernen Sekunden drücken. Sie nicht die Fettablage bis Grill abgekühlt ist. 4. Wenn der Brenner nach 5 Sekunden noch nicht Saubern Sie Grill oft. Aber nicht wenn heiß ist. angezündet ist, drehen Sie den Drehknopf auf Lagern Sie keine Objekte oder Materialen inner‐ “OFF” um und warten Sie 5 Minuten, dann halb des Grillwagen. weiderholen Sie den Anzündungsverlauf. Trennen Sie die Gasflasche immer ab wenn nicht Wenn die Flamme brennt, regulieren Sie sie mit in verwendung am Grill. dem Stellschalter auf die gewünschte Hitze. Wenn Sie irgendein Problem haben, Sehen Sie im Wenn der Anzünder nicht funktioniert , befolgen "Fehlerbeseitigung Bereich". Sie die Zündholz Anzündersanleitung Trennen Sie immer die Gasflasche vom Grill bei nicht Benutzung ! ● Benutzen Sie kein Wasser bei einem Fettbrand. ● Wenn ein Fettbrand sich entwickelt drehen Sie die die Gaszufuhr sofort ab. ● Lassen Sie den Grill nicht unbeaufsichtigt. Wenn Grill nicht regelmäßig gesäubert wurde, ...
-
Seite 24: Schlauch Kontrollieren
Ventile: sollten immer frei und ohne besonderen Kraftaufwand zu betätigen sein ! Schlauch Kontrollieren ● Vor jedem Gebrauch, überprüfen Sie ob Schläuche geschnitten oder brüchig sind Beschädigte Schläuche ersetzen bevor Sie den Grill verwenden. Brenner Flamme Überprüfung Grillrost und Flammenabweiser entfernen. Bren‐ ner anzünden, Knöpfe von HIGH auf LOW drehen. Sie sollten eine kleinere Flamme in der LOW Posi‐ tion als in der HIGH sehen. Brennerflammeüber‐ prüfung am Seitenbrenner auch durchführen. Flamme vor jedem Gebrauch immer überprüfen. Wenn nur niedrige Flamme kommt , auf den "Plötzliche Abfall oder niedrige Flamme" in der Fehlerbehebung nachlesen . Grill Aufstellen 1 Brenner Kochen—Niedertemperaturgaren Kochen und Grillen mit direkter oder indirekter ● Alle Drehknöpfe auf Aus stellen. Hitze. Bestens für kleinere Mahlzeiten. Verbraucht weni‐ Zünder Kontrollieren ger Gas. ●Gas an der Gasflasche abstellen. Elektronische Zünder drücken und halten. "Klicken" sollte gehört werden oder Funken gesehen warden. ● zwischen Zündkabel oder der Brennerelektrode. ... - Seite 25 Indirekte Kochanweisungen ● Immer mit geschlossenem Deckel arbeiten. Durch Wetterbedingungen können Grill– Koch und Gar‐ zeiten sich verändern. ● Während der kalten und windigen Witterung kann die Tempratureinstellung erhört werden müssen, um genügend Tempreratur zu erreichen. 2 Brenner Kochen Bestes indirektes Kochen und Grillen Ideal für die langsames Grillen oder Garen und Backen !
-
Seite 26: Reinigung Und Wartung
7. Reinigung und Wartung Gasleitungssystem auf Lecks und die Brennerfunk‐ Grillstation nach jedem Gebrauch und besonders tion, nachdem Sie alles wieder sorgfältig einge‐ nach langen Lagerzeiten gründlich reinigen. baut haben. 4. Stabilitätsprüfung Vergewissern Sie sich vor der Reinigung, dass alle Es empfiehlt sich, die Verschraubungen einmal im Bestandteile genügend abgekühlt sind. Die heiße Jahr zu überprüfen und gegebenenfalls nach‐ Grillstation niemals mit Wasser besprühen, um sie zuziehen. so abzukühlen. Abbrennen (Pyrolysereinigung) des Grills ! Heiße Bauteile niemals ohne Schutzhandschuhe anfassen. Damit Sie an Ihrer Grillstation lange Freude ha‐ ben, empfehlen wir Ihnen, sie abzudecken, wenn SPINNEN‐GEFAHR sie über eine längere Zeit im Freien stehen bleiben soll, besonders natürlich in den Winter‐ monaten. TATSACHE: Manchmal klettern Spinnen und andere Insekte in die angebracht zu den Brennern 1. Grillroste Grillschläuche. Die Spinnen spinnen Gespinste, Mit heißem Seifenwasser reinigen. Speisereste bauen Neste und legen Eier. mit einer milden Reinigungspaste und einem nicht scheuernden Spülschwamm entfernen. Sorgfältig unter klarem Wasser abspülen und gründlich abtrocknen. 2. Wartung der Brenner Bei normalem Gebrauch halten Sie den Brenner Die Netze oder die Nester können sehr klein sein, dadurch sauber, dass Sie Kochreste “wegbrennen”. Einmal im Jahr sollte der Brenner aber sie sind sehr stark und können den Fluss des jedoch ausgebaut und gereinigt werden oder ... -
Seite 27: Säubern Des Brenner-Bausatzes
Säubern des Brenner‐Bausatzes Überprüfen Sie den Brenner auf jede mögliche Beschädigung (Sprünge oder Bohrungen). Wenn Befolgen Sie diese Anweisungen, um Teile des Beschädigungen gefunden sind, ersetzen Sie den Brenners zu säubern und/oder zu ersetzen mit einem neuen Brenner. Installieren Sie den Brenner neu, überprüfen Sie, um sicherzugehen, oder, wenn Schwierigkeiten entstehen, dem Grill dass die Gichtventilöffnungen richtig innerhalb des anzuzünden. Brennereingangs in Position gebracht und gesichert sind. 1.Drehen Sie das Gas ab durch die Drehknöpfe Wir schlagen drei Wege vor, die Brennerschläuche und LPG Behälter. zu säubern. Verwenden Sie, denjenigen der für Sie am einfachsten ist. 2.Entfernen Sie den Kochgitter, den Fettbehälter und die Fettbecher. A‐Verbiegen Sie ein steifes Draht (ein kompakter Kleiderbügel funktioniert gut) in einen kleinen 3.Entfernen Sie die Schraube am Ende des Haken. Lassen Sie den Haken durch jeden Brenners mit einem Schraubenzieher. Brennerschlauch und Brenner mehrmals laufen. 4.Heben Sie jeden Brenner sorgfältig an und weg B‐Durch eine schmale Flasche Bürste mit einem von den Ventilöffnungen. flexiblen Handgriff benutzen (eine 5.Reinigen Sie die gesamte Außenseite des Messingdrahtbürste NICHT benutzen), die Bürste Brenners mit Drahtbürste, um Reste und jeden Brenner laufen lassen Schlauch und Brenner Schmutz zu entfernen. mehrmals. 6.Reinigen Sie mit einer steifen Leitung wie einer ... - Seite 29 Ideen—Notizen: ...
-
Seite 30: Erweiterte Garantie
9. Gewährleistung ‐ Garantie Zwei Jahre Garantie von ALLGRILL Wir gewähren zwei (2) Jahre Garantie auf die Grillstation, beginnend mit dem Kaufdatum. Die Gewährleistung erstreckt sich auf Herstellungsmängel und fehlerhafte Teile, die ersetzt werden. Versandkosten, Montage sowie Ein‐ und Ausbau von Verschleißteilen fallen nicht unter die Gewährleistung. Die Gewährleistungspflicht erlischt bei Missbrauch der Grillstation oder wenn an ihr irgendwelche nicht gestatteten Veränderungen vorgenommen wurden . Erweiterte Garantie Edelstahlbrennerrohre: 5 Jahre Garantie Grillroste: 5 Jahre Garantie ...
