MONTAGE DES GERÄTES IN DER NISCHE DES
• Abmessungen und Installation der Frontblende

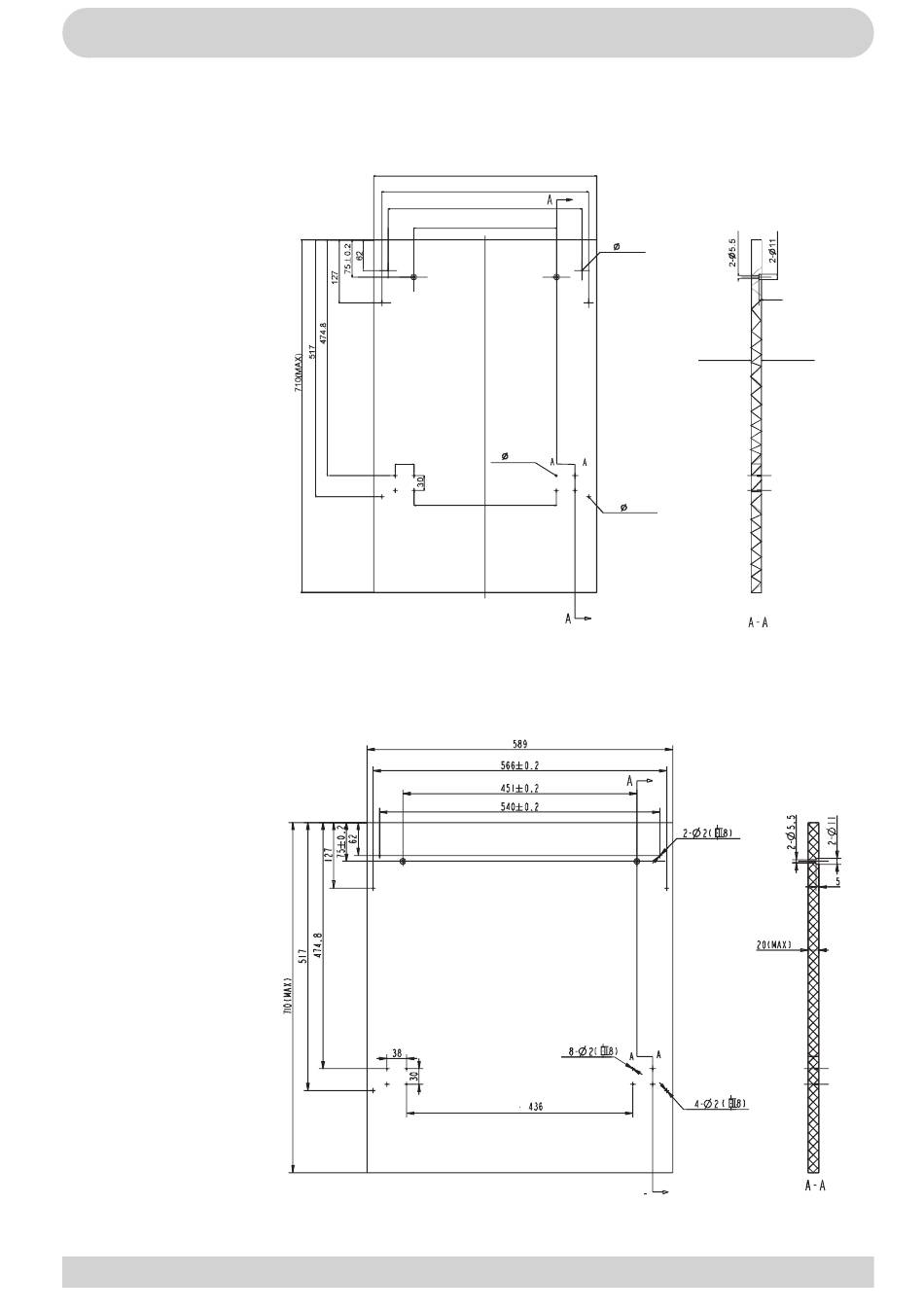

1 Die Frontblende aus Holz kann gemäß der Abbildung 3a oder 3b (je nach der Breite des Ger-
ätes) vorbereitet werden.
[Abbildung 3a]
Modelle mit einer Breite
von 45cm - die Frontblende
sollte nach den in der
Abbildung angegebenen
Abmessungen vorbereitet
werden.
Das Gewicht der Möbel-
platte sollte betragen:
*für 45 cm Breite vollintegri-
erbar - ≤5kgs
*für 45 cm Breite mit
sichtbarer Bedienblende -
≤5kgs
(Einheit: mm)
[Abbildung 3b]
Die Modelle mit einer Breite
von 60cm - die Frontblende
sollte nach den in der
Abbildung angegebenen
Abmessungen vorbereitet
werden.
Das Gewicht der Möbel-
platte sollte betragen:
*für 60 cm Breite vollintegri-
erbar - ≤7kgs
*für 45 cm Breite mit
sichtbarer Bedienblende -
≤6kgs
(Einheit: mm)
MÖBELSTÜCKS
439
416 0.2 ±
390 0.2 ±
287.5 0.2 ±
8- 2 dp8
3 8
286
30
dp8
2 - 2
5
20 MAX
dp8
4- 2
