5. Schutz- und
Automatisierungseinrichtungen

Schutz und Steuerung der Energieverteilung

In den Mittelspannungsnetzen bedeutet Automatisierung der
Energieverteilung Schutz, Steuerung, Messung und Überwa-
chung von Unterstationen von Versorgungsunternehmen und
industriellen Elektroanlagen. Der Zweck der Automatisierung der
Energieverteilung ist der, die Sicherheit, Zuverlässigkeit und die
Leistungen des Prozesses der Energieverteilung zu verbessern.
Der Hauptzweck des Schutzrelaissystems ist der, die Störzu-
stände des elektrischen Systems oder den gestörten Betrieb
der Systemkomponenten zu erkennen. Aufgrund der gesam-
melten Informationen wird das Schutzsystem Korrekturmaß-
nahmen einleiten, um den normalen Betriebszustand des
Systems wiederherzustellen.
Das Schutzrelais verhindert nicht, dass es zu Netzstörungen
kommt, sondern aktiviert sich nur, wenn es zu einer Störung
im elektrischen System kommt. Eine aufmerksame Wahl der
Funktionen und der Schutzmethoden verbessert jedoch den
Wirkungsgrad und die Zuverlässigkeit des Schutzsystems,
wobei die Auswirkungen des Netzstörung minimiert und ver-
hindert wird, dass die fragliche Störung auf die heilen Netztei-
le übergreifen kann.
Die intelligenten elektronischen Einrichtungen (IEDs) sind mo-
dern und entsprechen der Norm IEC 61850 und gestatten den
effizienten Einsatz der hochwertigsten Schutzkriterien auch in
der Sekundärverteilung.

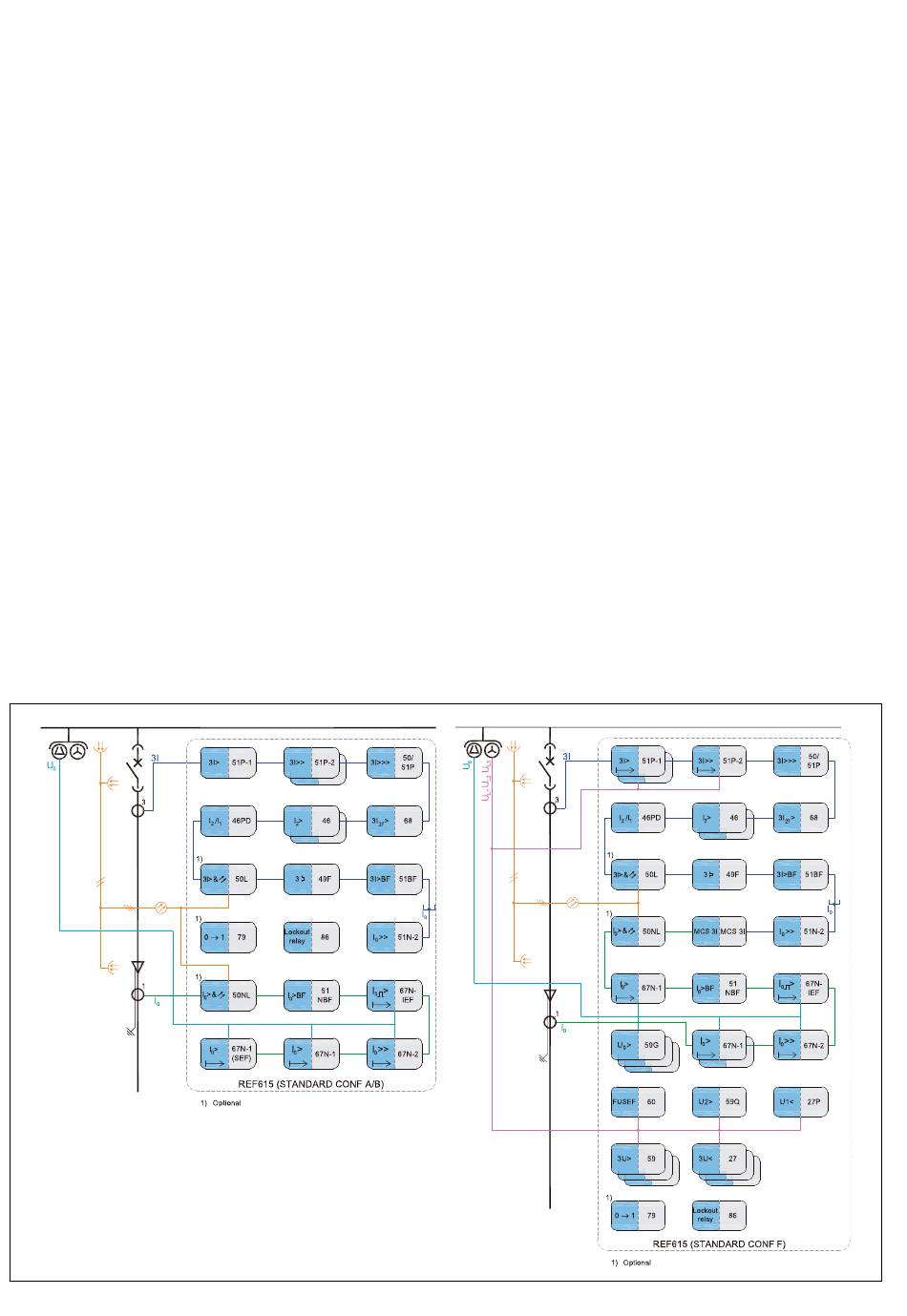

Unter Kombination der entsprechenden Funktionseinheiten in der
Standardkonfiguration A und B kann man REF615 in einer
umfangeichen Reihe von Anwendungen der Sekundärverteilung
benutzen. Außerdem ist die Standardkonfiguration F erhältlich, die
mit zusätzlichen Schutzfunktionen ausgestattet ist.
44
Schutz der Leitung in der Sekundärverteilung
Die Anwendungen zum Leitungsschutz können zusammenfas-
send in zwei Kategorien gegliedert werden, das sind die Stan-
dardanwendungen (1), die einen auf dem Basisstrom basie-
renden Schutz benutzen, und die Anwendungen mit höheren
Anforderungen (2), die einen Schutz benutzen, der auf dem
Strom und der Spannung basiert, wie auch auf verschiedenen
Kombinationen der beiden Parameter.
Das gewählte Schutzschema muss den spezifischen Anfor-
derungen der Anwendung entsprechen, was Empfindlichkeit,
Selektivität und Schaltgeschwindigkeit betrifft. Die Schutzan-
forderungen hängen im Wesentlichen von der physikalischen
Struktur des Netzes ab. Im größten Teil der Fälle können diese
Ansprüche mit gerichteten bzw. nicht gerichteten Überstrom-
relais erfüllt werden.
Das Schutzsystem für Über- und Unterspannung hat den
Zweck, das Spannungsniveau im Netz zu überwachen. Wenn
das Spannungsniveau für eine festgelegte Zeit stärker vom
Sollwert abweicht, als die zulässige Spanne es vorsieht, be-
schränkt das Spannungsschutzsystem die Dauer der Störung
und die Folgen, die sich daraus ergeben. Unsere Baureihe von
IEDs wurde so gewählt, dass die Anforderungen zum Lei-
tungsschutz in Anwendungen der Sekundärverteilung von den
einfachsten bis zu den komplexesten erfüllt werden.
