7. Wärmepumpe
7.2.4 Fühler für den Pufferspeicher
Wenn der Fühler für den Pufferspeicher verwendet wird und aktiviert ist, arbeitet der Kompressor und die
Umwälzpumpe abhängig von der Temperatur die vom Fühler im Pufferspeicher gemessen wird. Die Funktionen des
„Back-Up" Heizstabs und der Externen Heizquelle werden von der Pufferspeichertemperatur abhängig gemacht, wen
dies über das Parametermenü eingestellt wird.
Parameter
Parameter
Ebene
Gruppe Code
I
51
11
Terminal 11-12: Pufferspeicher Temperatur- Fühler
0=deaktiviert
1=aktiviert
I
42
00
Konfiguration für Umwälzpumpe
0= immer aktiviert
1= Ein/Aus, abhängig von der Temp. des
Pufferspeichers
2= Ein/Aus, abhängig von den sog. „Sniffing" Zyklen
I
21
41
Schaltdifferenz (Hysterese) der eingestellten
Wassertemperatur im Heiz- und Warmwassermodus
I
21
42
Schaltdifferenz (Hysterese) der eingestellten
Wassertemperatur im Kühlmodus
I
21
61
Eingestellte Wassertemperatur im Pufferspeicher im
Heizmodus
I
21
62
Eingestellte Wassertemperatur im Pufferspeicher im
Kühlmodus
Par4200 (Konfiguration der Umwälzpumpe) sollte wie in den Bemerkungen in der oberen Tabelle eingestellt
werden;
Par5111=0 (Pufferspeicherfühler ist deaktiviert) →Par4200=0 or 2
Par5111=1 (Pufferspeicherfühler ist aktiviert) →Par4200=0 or 1 or 2
Par2161 und Par2162 (Pufferspeicher Sollwert- Teamperatur) sollten im Heizmodus höher bzw. im Kühlmodus niedriger
eingestellt sein als die Sollwerttemperaturen von Heizzone 1 und Heizzone 2.
58

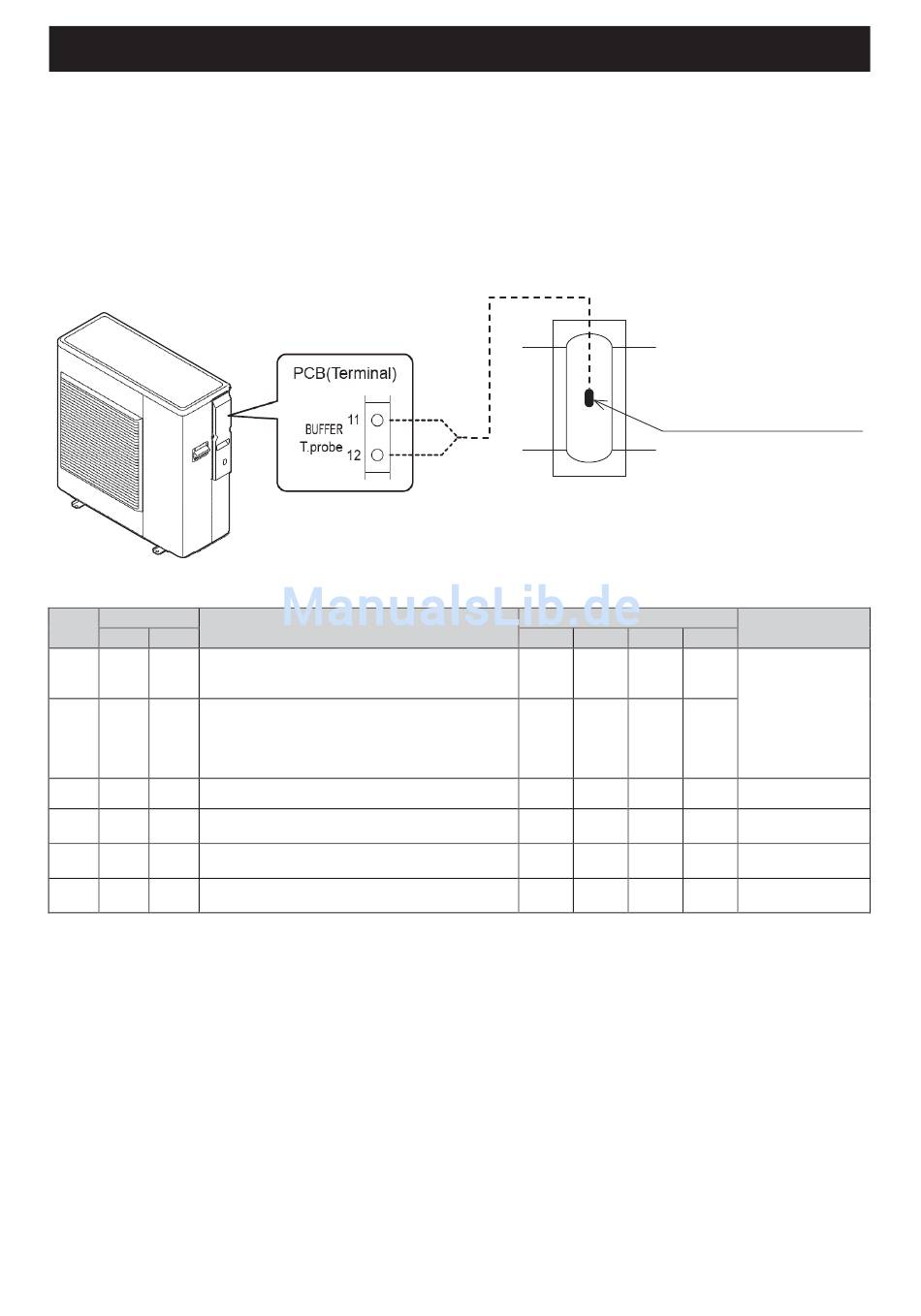

PCB(terminal)
11
Senzor T
TAMPON
12
Beschreibung der Funktion
Fühler Pufferspeicher
Pufferspeicher
Anzeige& Eingabewert
Gruppe
Code
0
0
1
0
0
2
8,0
0,5
10,0
0,5°C
8,0
0,5
10
0,5°C
45,0
23,0
60,0
0,5°C
7,0
7,0
23,0
0,5°C
Bemerkungen
-
Wird wie folgt
eingestellt:
Par5111=0
-> Par4200= 0 od. 2
-
Par5111=1
-> Par4200= 0 od. 1
od. 2
