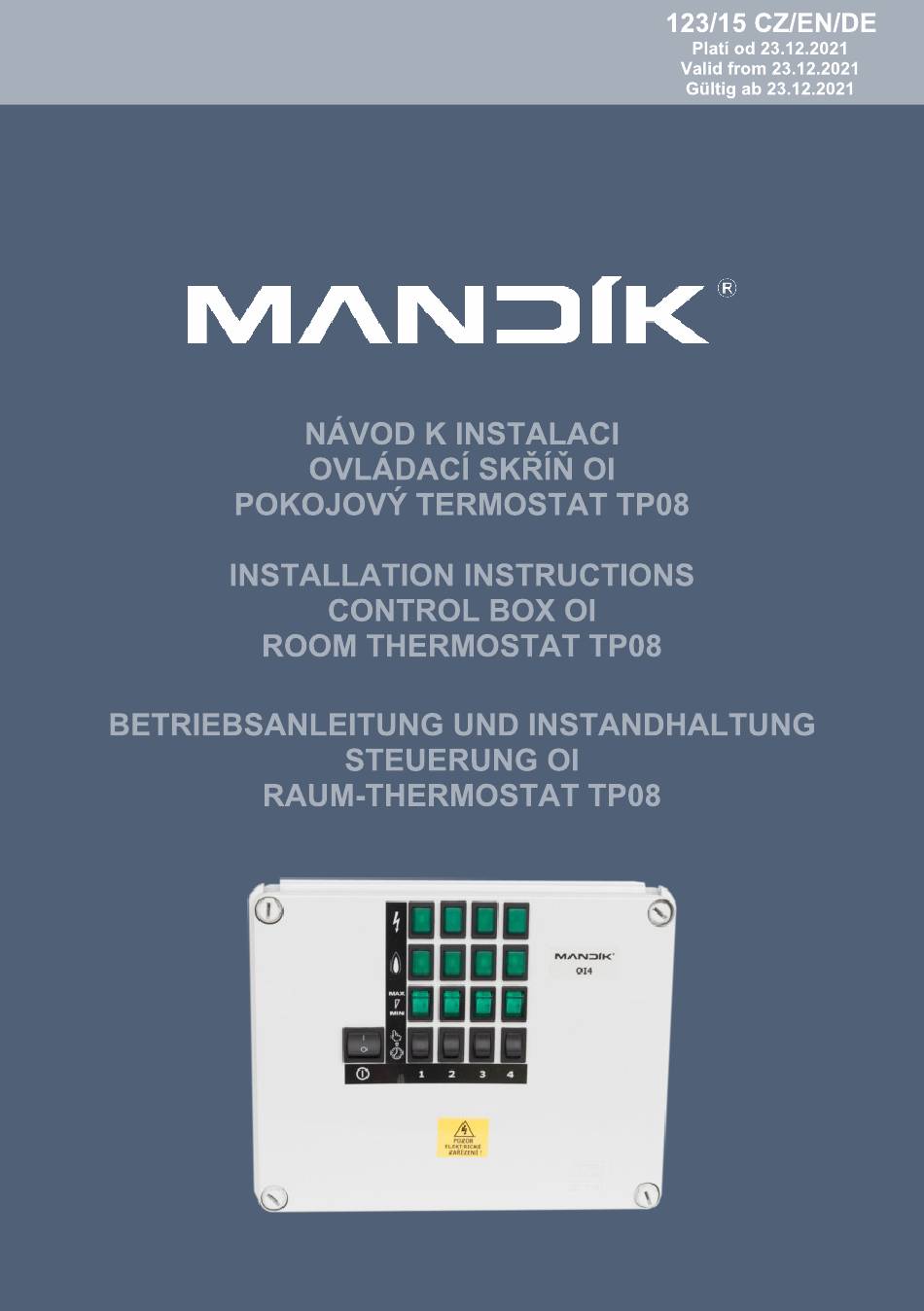

Mandik OI Betriebsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Verwandte Anleitungen für Mandik OI
Inhaltszusammenfassung für Mandik OI
- Seite 22 ……………………………………….........….….. …………………….….………………………..........…….........….….....….……………………………………………………. ………..…………………………………………………….....…. .……………………………........…………….….......…. Anschluss.……………………............... Betrieb……………………..............….…… Programmeinstellung..………………..........….…. Technische Spezifikation…..………………..........…….
- Seite 23 Steuerung wird in der Ausführung für einen oder bis zu sechs Strahler hergestellt. Die Anzahl der anzusteuernden Strahler ist durch den Typ vorgegeben OI, OI 1 bis OI 6. Die Steuerung kann durch einen Raumthermostat TP08 zur automatischen Strahlersteuerung durch eine Wochenprogrammierung ergänzt werden.
- Seite 24 1. Den Hauptschalter einschalten „ “ auf Position „1“. 2. Den Schalter „ - STOP - “ auf Position „ “ oder „ “ umschalten (in diesem Fall wird der Betrieb des Strahlers im entsprechenden automatischen Modus, der nach einer Anleitung zum Schaltschrank programmiert werden muss, gesteuert).
- Seite 25 Wärmequellen installieren (Fernseher, Heizung, Kühlschränke usw.) oder direkt ins Sonnenlicht, Luftzug, Gerätestrahlungen oder in Feuchte Bereiche. Bringen sie die Steuerung OI und ggf. das Raum-Thermostat mittels Dübel und Schrauben an den ausgewählten Ort an. Der Thermostat beinhaltet einen Temperatursensor und deshalb muss dieser im Aufenthaltsbereich angebracht werden - siehe Beschreibung oben.
- Seite 27 Netzanschlussleitung 230V / 50Hz L1 N T2S3 N T1 CYKY 5Jx1,5 230V / 50Hz T2 S3 N L1 Pe N L Pe COM NO...
- Seite 28 Thermostat Netzanschlussleitung 230V / 50Hz Thermostat TP08 L H C CYKY 5J x 1,5 230V / 50Hz...
- Seite 29 An der Rückseite sind 3 Anschlusskontakte gekennzeichnet L-Live, H-Heat, C-Cool. L wird mit Steurungsspannung beaufschlagt (z.B. Phase), H dient zur Steuerung der Heizung, C ist für den Anschluss einer Klimaanlage vorgesehen (cooling). Zur Steuerung der Heizung den Schalter auf das Symbol mit der Flamme stellen, für die Klimaanlage auf das Symbol Schneeflocke.
- Seite 30 1. Drücken sie , der Wochentag fängt an zu blinken, durch drücken der Pfeile, wird der Wochentag eingestellt. 2. Drücken sie , die Programm-Nr. fangen an zu blinken (0-6, 8, 10-16, 18), durch drücken der Pfeile wird das Programm gewählt. Für jeden Tag kann ein anderes Programm gewählt werden. 3.
- Seite 31 1. Halten sie für 1 s und drücken sie oder , dadurch gelangen sie in die Einstellung der Zeit für wie lange die Komforte Temperatur eingehalten wird, es blinkt die in der Zeitangabe und das Symbol 2. Durch drücken der Pfeile wird die Soll-Zeit der Komfortzeiteinhaltung eingestellt. 3.
- Seite 32 MANDÍK, a.s. Dobříšská 550 26724 Hostomice Česká republika Tel.: +420 311 706 706 E-Mail: mandik@mandik.cz www.mandik.cz MANDÍK, a.s. MANDÍK, a.s. MANDÍK GmbH Dobříšská 550 Dobříšská 550 Veit-Stoß-Straße 12 26724 Hostomice 26724 Hostomice 92637 Weiden Czech Republic Tschechische Republik Deutschland Tel.: +420 311 706 706 Tel.: +420 311 706 742...
