ISTRUZIONI DI MONTAGGIO

L'installazione del dispositivo deve essere effettuata da persone abilitate ed istruite allo scopo.
TOUCH Wi-Fi può essere montato solo verticalmente (come in fig. 2 pag. 4) sulla parte mobile
e/o su quella fissa. In entrambi i casi lo scopo è quello di poter evitare uno schiacciamento/
urto.
Cancello a battente doppia anta
Profilo in gomma L=2 m
Profilo in alluminio, disponibile in barre
da m 2
Cavo in acciaio
Gruppo superiore
con scheda elettronica
Registro
Possibili posizionamenti
Portone scorrevole
3
TOU0007
TOU0008
TOU0008
TOU0010
TOU0011

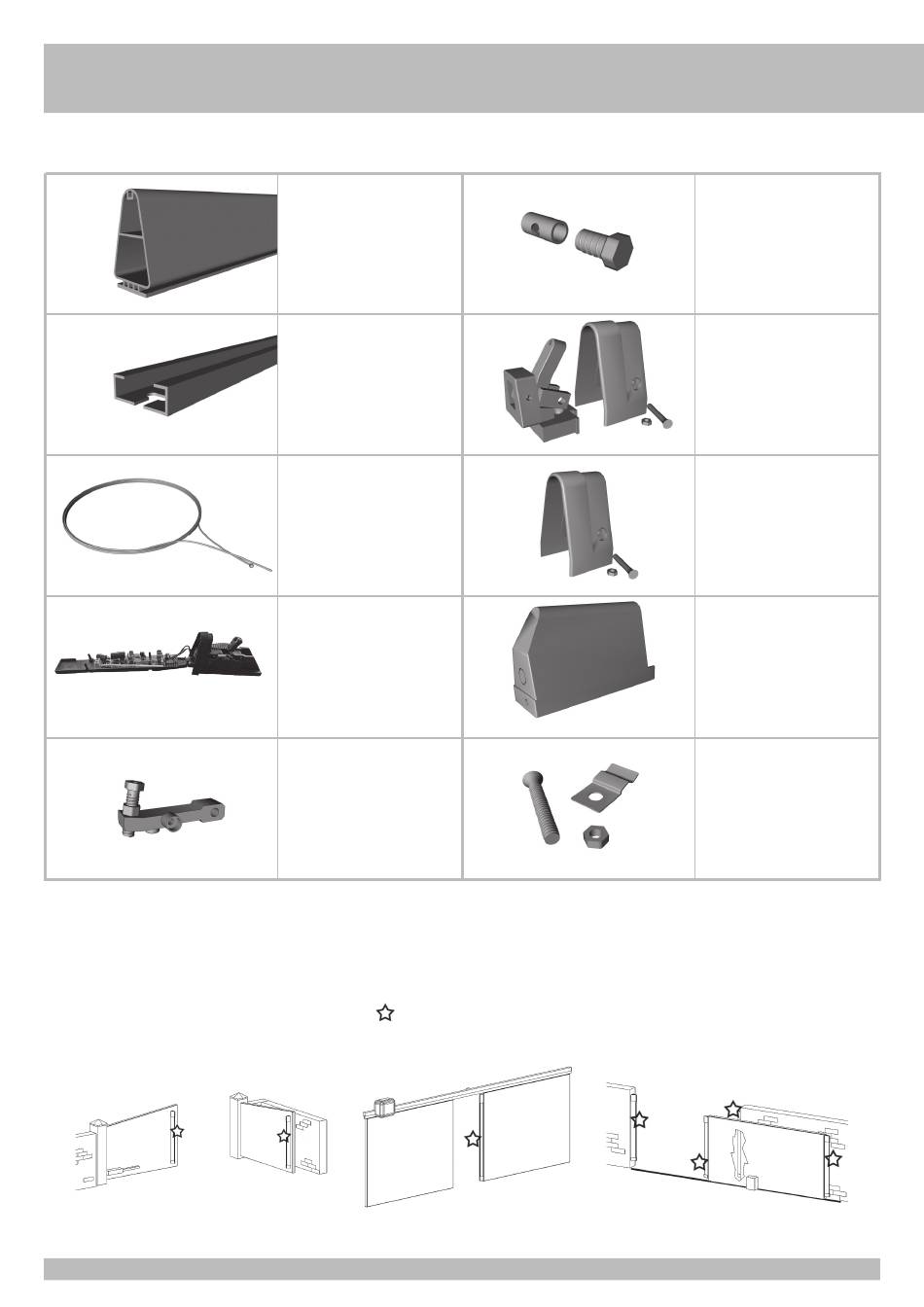

Le posizioni di fissaggio sono mostrate negli esempi di (fig. 1).
Morsetto serra-cavo in acciaio
Gruppo inferiore
Coperchio inferiore
Viti per coperchio inferiore
Coperchio inferiore
con vite di fissaggio
Coperchio superiore
con vite di fissaggio
Accessori per il montaggio
del profilo in alluminio
Cancello scorrevole
