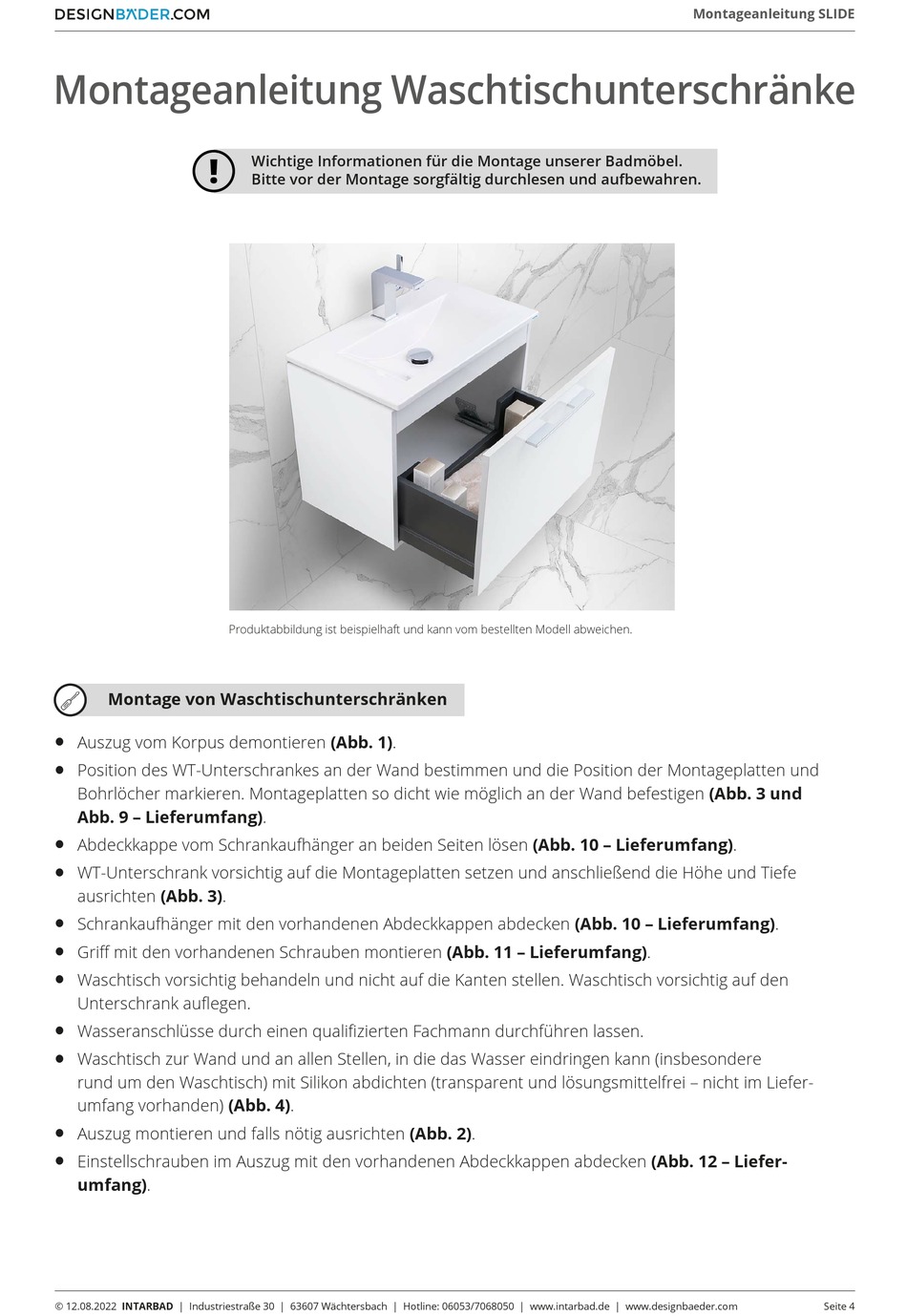

Montageanleitung Waschtischunterschränke
!
Montage von Waschtischunterschränken
Auszug vom Korpus demontieren (Abb. 1).
Position des WT-Unterschrankes an der Wand bestimmen und die Position der Montageplatten und
Bohrlöcher markieren. Montageplatten so dicht wie möglich an der Wand befestigen (Abb. 3 und
Abb. 9 – Lieferumfang).
Abdeckkappe vom Schrankaufhänger an beiden Seiten lösen (Abb. 10 – Lieferumfang).
WT-Unterschrank vorsichtig auf die Montageplatten setzen und anschließend die Höhe und Tiefe
ausrichten (Abb. 3).
Schrankaufhänger mit den vorhandenen Abdeckkappen abdecken (Abb. 10 – Lieferumfang).
Griff mit den vorhandenen Schrauben montieren (Abb. 11 – Lieferumfang).
Waschtisch vorsichtig behandeln und nicht auf die Kanten stellen. Waschtisch vorsichtig auf den
Unterschrank auflegen.
Wasseranschlüsse durch einen qualifizierten Fachmann durchführen lassen.
Waschtisch zur Wand und an allen Stellen, in die das Wasser eindringen kann (insbesondere
rund um den Waschtisch) mit Silikon abdichten (transparent und lösungsmittelfrei – nicht im Liefer-
umfang vorhanden) (Abb. 4).
Auszug montieren und falls nötig ausrichten (Abb. 2).
Einstellschrauben im Auszug mit den vorhandenen Abdeckkappen abdecken (Abb. 12 – Liefer-
umfang).
© 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com
Wichtige Informationen für die Montage unserer Badmöbel.
Bitte vor der Montage sorgfältig durchlesen und aufbewahren.
Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen.
Montageanleitung SLIDE
Seite 4
