BEGA 77 834 Gebrauchsanweisung Seite 2

Leuchtmittel
Bemessungstemperatur
Umgebungstemperatur
77 834 K4
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Modul-Bezeichnung 2x LED-0148/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 834 K3
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Modul-Bezeichnung 2x LED-0148/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Montage
LEDs sind hochwertige elektronische Bauteile!
Bitte vermeiden Sie während der Montage oder
des Auswechselns eine direkte Berührung der
LED-Lichtaustrittsfläche mit den Händen.
Innensechskantschraube der Verschlusskappe
lösen und Verschlusskappe herausnehmen.
Verbindungsleitung in Mast einführen.
Leuchte aufsetzen und ausrichten.
Sechskant-Hutmutter (SW 13 mm) und seitliche
Innensechskantschraube (M8) fest anziehen.
Anzugsdrehmomente je 12 Nm.
Einstellung der Ausstrahlrichtung:
Gelenkeinstellung werkseitig 0°.
Für Einstellung 15° :
Sechskantmutter (SW 13) lösen und Gelenk
einstellen. Auf richtigen Sitz der Verzahnung
achten. Sechskantmutter fest anziehen.
Anzugsdrehmoment 16 Nm.
Verschlusskappe einsetzen und mit
Innensechskantschraube fest verschrauben
(siehe Zeichnungen).
2 / 3
Lamp
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
77 834 K4
11,4 W Module connected wattage
13 W Luminaire connected wattage
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
2360 lm Module luminous flux
1750 lm Luminaire luminous flux
134,6 lm / W Luminaire luminous efficiency
77 834 K3
Module connected wattage
Luminaire connected wattage
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2290 lm Module luminous flux
1699 lm Luminaire luminous flux
130,7 lm / W Luminaire luminous efficiency
Installation
LED are high-quality electronic components!
Please avoid touching the light output opening
of the LED directly during installation or
relamping.

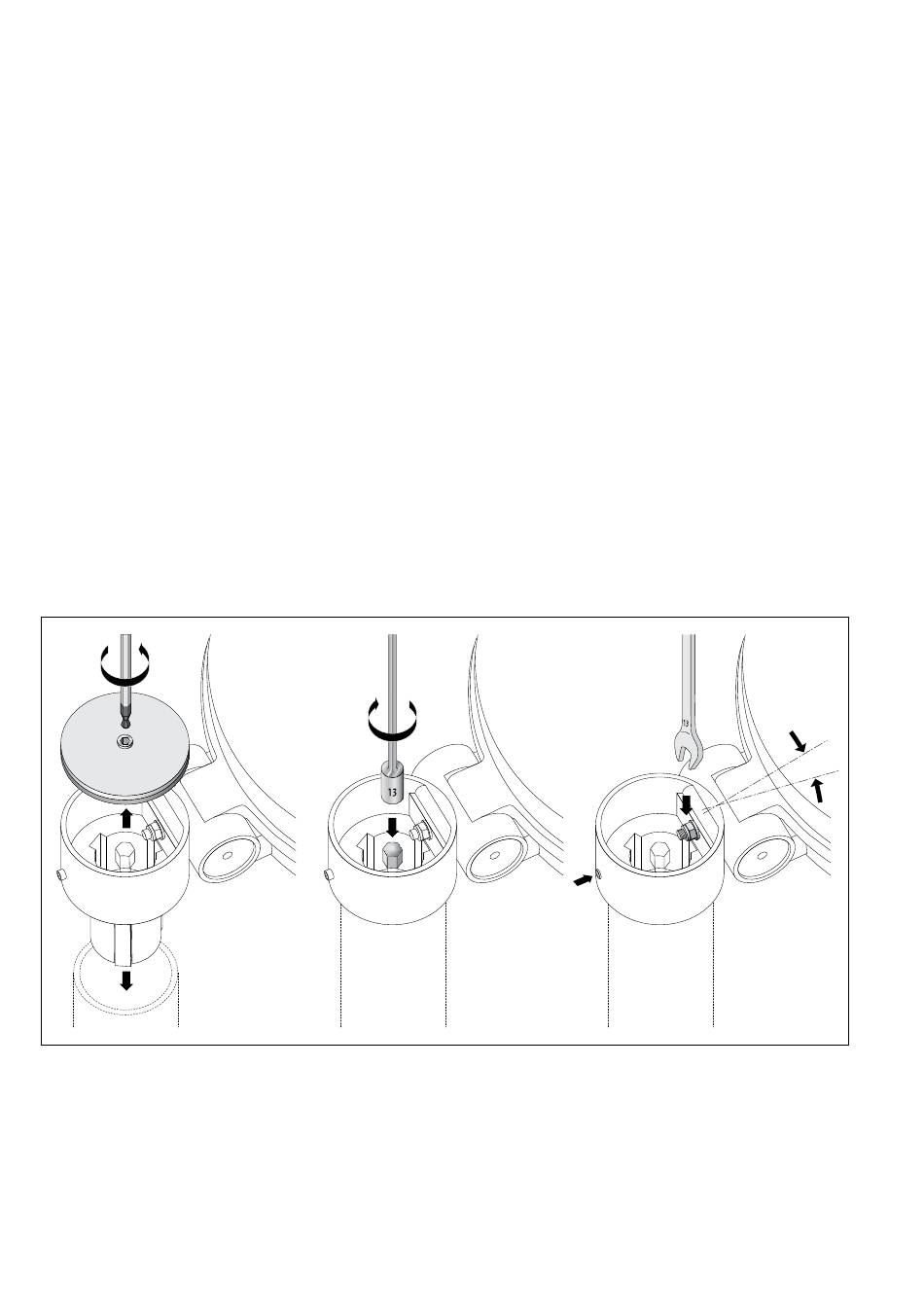

Undo hexagon socket head screw of the
closing cap and remove closing cap.
Lead luminaire connecting cable into the pole.
Put on and align luminaire.
Secure hexagon cap nut (wrench size 13 mm)
and lateral hexagon socket head screw (M8)
firmly.
Torque 12 Nm each.
Adjustment of the beam direction:
Joint adjustment is factory-set at 0°.
For adjustment 15° :
Undo hexagon nut (wrench size 13) and adjust
the joint. Make sure that the tooth system is
positioned correctly.
Tighten hexagon nut firmly.
Torque = 16 Nm.
Insert closing cap and tighten it firmly with the
hexagon socket head screw (see sketches).
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Lampe
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
77 834 K4
11.4 W Puissance raccordée du module
13 W Puissance raccordée du luminaire
2x LED-0148/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2360 lm Flux lumineux du module
1750 lm Flux lumineux du luminaire
134,6 lm / W Rendement lum. d'un luminaire
77 834 K3
Puissance raccordée du module
Puissance raccordée du luminaire
2x LED-0148/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2290 lm Flux lumineux du module
1699 lm Flux lumineux du luminaire
130,7 lm / W Rendement lum. d'un luminaire
Installation
Les LED sont des composants électroniques
de haute précision. Eviter de toucher la surface
de diffusion des LED avec les doigts lorsque
vous l'installez ou la remplacez.
Desserrer la vis six pans creux latérale se
trouvant sur le bouchon de fermeture et retirer
le bouchon.
Introduire le câble de raccordement du
luminaire dans le mât.
Placer le luminaire sur le mât et ajuster.
Bien serrer l'écrou borgne hexagonal
(SW 13 mm) et la vis six pans creux latérale.
Moment de serrage 12 Nm chacune.
Réglage de la direction du faisceau :
Réglage de la rotule à l'usine 0°.
Pour réglage 15° :
Desserrer les écrous six pans creux (SW 13) et
ajuster la rotule. Veiller au bon emplacement de
l'engrenage. Serrer fermement l'écrou six pans
creux. Moment de serrage = 16 Nm.
Installer le bouchon de fermeture et serrer
fermement avec la vis six pans creux
(voir les croquis).
t = 25 °C
a
t = 55 °C
a max
11,4 W
13 W
2x LED-0148/840
4000 K
CRI > 80
2360 lm
1750 lm
134,6 lm / W
2x LED-0148/830
3000 K
CRI > 80
2290 lm
1699 lm
130,7 lm / W
0°-15°
