TAMS SD-34 Anleitung
4-fach schaltdecoder
Verwandte Anleitungen für TAMS SD-34
Inhaltszusammenfassung für TAMS SD-34

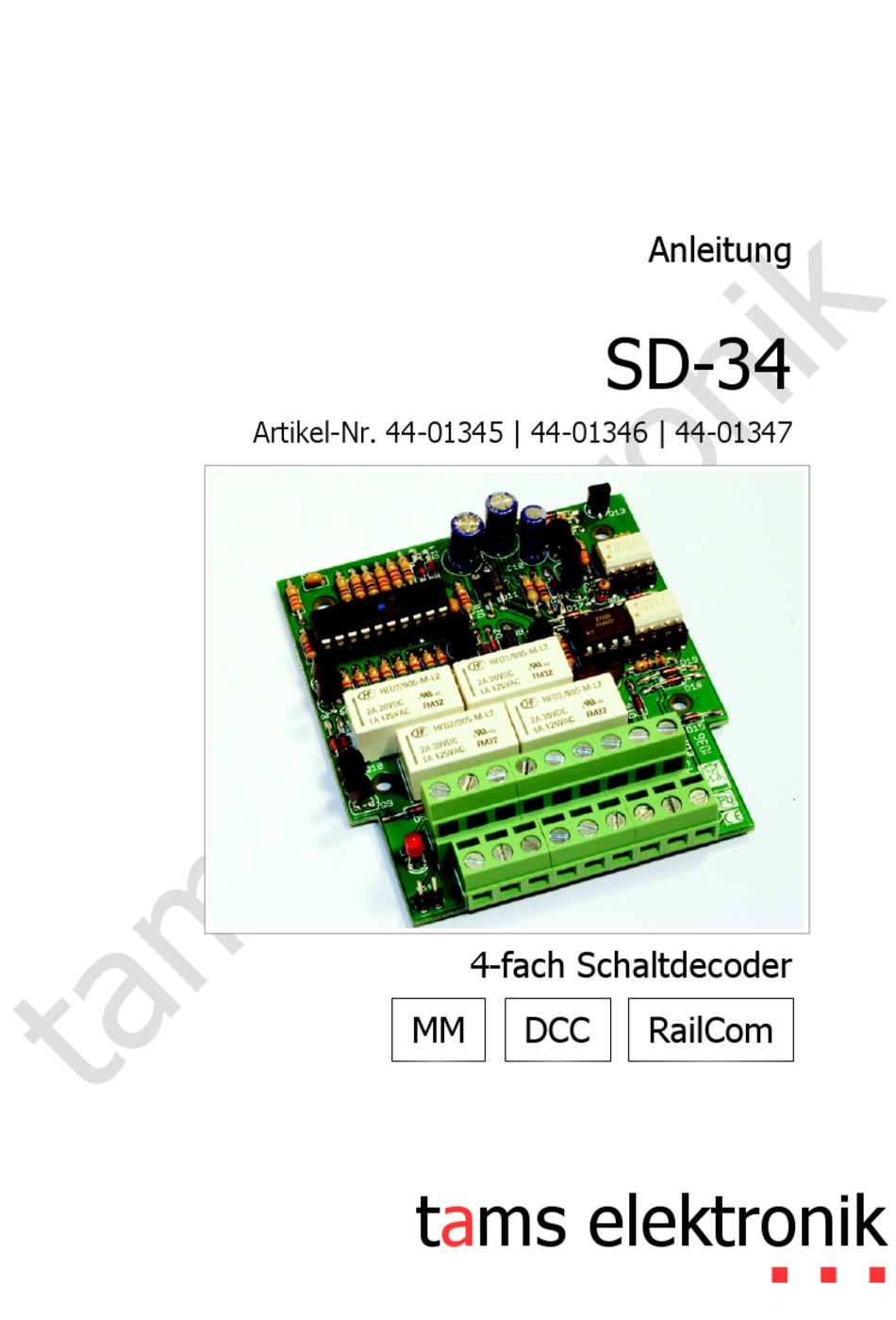

- Seite 1 Anleitung SD-34 Artikel-Nr. 44-01345 | 44-01346 | 44-01347 4-fach Schaltdecoder RailCom tams elektronik n n n...
-
Seite 2: Inhaltsverzeichnis
Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen und Reproduktionen jeglicher Form bedürfen schriftlichen Genehmigung durch die Tams Elektronik GmbH. Technische Änderungen vorbehalten. ® Hinweis: RailCom ist das eingetragene Warenzeichen der Lenz Elektronik GmbH, Hüttenbergstraße 29, D-35398 Gießen. Zur Erhöhung der Lesbarkeit des Textes haben wir darauf verzichtet, bei jeder Verwendung des Begriffes darauf zu verweisen. -
Seite 3: Einstieg
Modellbahnanlagen entsprechend den Bestimmungen dieser Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust des Garantieanspruchs. Der SD-34 ist nicht dafür bestimmt, von Kindern unter 14 Jahren zusammen- und / oder eingebaut zu werden. Zum bestimmungsgemäßen Gebrauch gehört auch das Lesen, Ver- stehen und Befolgen dieser Anleitung. -
Seite 4: Benötigte Materialien
Deutsch SD-34 Packungsinhalt überprüfen Kontrollieren Sie nach dem Auspacken den Lieferumfang: ein Bausatz, bestehend aus sämtlichen in der Stückliste aufgeführten Bauteilen und einer Platine oder ein Fertig-Baustein oder ein Fertig-Baustein im Gehäuse (Fertig-Gerät), ein Jumper zur Programmieren der Adresse, ... -
Seite 5: Sicherheitshinweise
SD-34 Deutsch 2. Sicherheitshinweise Mechanische Gefährdung Abgeknipste Litzen und Drähte können scharfe Spitzen haben. Dies kann bei unachtsamem Zugreifen zu Hautverletzungen führen. Achten Sie daher beim Zugreifen auf scharfe Spitzen. Sichtbare Beschädigungen an Bauteilen können zu unkalkulierbaren Gefährdungen führen. Bauen Sie beschädigte Bauteile nicht ein, sondern entsorgen Sie sie fachgerecht und ersetzen Sie sie durch neue. -
Seite 6: Brandgefährdung
Deutsch SD-34 Nach der Bildung von Kondenswasser warten Sie vor den Arbeiten bis zu 2 Stunden Akklimatisierungzeit ab. Verwenden Reparaturarbeiten ausschließlich Original- Ersatzteile. Brandgefährdung Wenn die heiße Lötkolbenspitze mit brennbarem Material in Kontakt kommt, entsteht ein Brandherd. Dieser kann zu einem Feuer führen und damit zu Verletzungs- und Lebensgefahr durch Verbrennung und Rauchvergiftung. -
Seite 7: Sicher Und Richtig Löten
SD-34 Deutsch Sonstige Gefährdungen Kinder können aus Unachtsamkeit oder mangelndem Verantwortungs- bewusstsein alle zuvor beschriebenen Gefährdungen verursachen. Um Gefahr für Leib und Leben zu vermeiden, dürfen Kinder unter 14 Jahren Bausätze nicht zusammenbauen und fertige Geräte nicht einbauen. Beachten Sie: Kleinkinder können die zum Teil sehr kleinen Bauteile mit spitzen... - Seite 8 Deutsch SD-34 Stecken Sie die Anschlussdrähte der Bauteile so weit wie ohne Kraftaufwand möglich durch die Bohrungen der Platine. Der Körper des Bauteils soll sich dicht über der Platine befinden. Achten Sie vor dem Einlöten unbedingt auf die richtige Polung der Bauteile.
-
Seite 9: Funktion
SD-34 Deutsch 4. Funktion Der Schaltdecoder SD-34 wird zur Ansteuerung von Verbrauchern eingesetzt, die über ein Umschaltrelais ein- und ausgeschaltet oder umgeschaltet werden, z.B. Beleuchtungen, Lichtsignale, Weichen mit motorischem Antrieb und Endabschaltung. Mit einem SD-34 können maximal vier voneinander unabhängige Verbraucher angesteuert werden. -
Seite 10: Rückmeldung
Deutsch SD-34 Rückmeldung Der Schaltdecoder SD-34 ist RailCom-fähig, d.h. von den Decodern können die RailCom-Messages über die Schienen an spezielle RailCom- Detektoren weitergeleitet werden. Damit ist es z.B. möglich, die korrekte Ausführung von Stell- und Schaltbefehlen oder die tatsächliche Stellung von Weichen zurückzumelden. -
Seite 11: Technische Daten
SD-34 Deutsch 5. Technische Daten Digitalformat DCC, Motorola Adressumfang MM: 1020 DCC: 2040 Hinweis: Der nutzbare Adressumfang ist auch von der Zentrale abhängig. Rückmeldeformat RailCom Versorgungsspannung Digitalspannung der Zentrale oder 14 – 20 V Wechselspannung Stromaufnahme (ohne 40 mA angeschlossene Verbraucher) ca. -
Seite 12: Den Bausatz Zusammenbauen
Deutsch SD-34 6. Den Bausatz zusammenbauen Diesen Abschnitt können Sie überspringen, wenn Sie einen Fertig- Baustein oder ein Fertig-Gerät erworben haben. Vorbereitung Legen Sie die Bauteile sortiert vor sich auf den Arbeitsplatz. Die verschiedenen Bauteile haben folgende Besonderheiten, die Sie beim Zusammenbau beachten müssen:... - Seite 13 SD-34 Deutsch Keramische Kondensatoren Keramische Kondensatoren werden u.a. zur Ableitung von Störspannungen oder als frequenzbestimmende Bauteile eingesetzt. Keramische Kondensatoren sind ungepolt. sind üblicherweise einer dreistelligen Zahl gekennzeichnet, Wert Kondensators verschlüsselt angibt. Die Zahl 104 entspricht dem Wert 100 nF. Elektrolyt-Kondensatoren Elektrolyt-Kondensatoren (kurz "Elkos") werden oft zur...
- Seite 14 Deutsch SD-34 Leuchtdioden (LEDs) Wenn Leuchtdioden Durchlassrichtung betrieben werden, leuchten sie. Sie sind in vielen verschiedenen Ausführungen (im Hinblick auf Farbe, Größe, Form, Leuchtkraft, max. Strom, Brennspannung) verfügbar. Leuchtdioden müssen immer über einen Vorwiderstand betrieben werden, da sie bei zu hohem Stromfluss nach kurzer Betriebsdauer zerstört werden.
- Seite 15 SD-34 Deutsch Micro-Controller Micro-Controller sind ICs, die für den jeweiligen Anwendungsfall individuell programmiert werden. Die programmierten Micro-Controller sind ausschließlich über den Hersteller der zugehörigen Schaltung zu beziehen. Optokoppler Optokoppler sind ICs, die ähnlich wie Lichtschranken funktionieren. Sie vereinigen in einem Gehäuse eine Leuchtdiode und einen Fototransistor.
- Seite 16 Deutsch SD-34 Stückliste Kohleschicht- R4, R20 33 Widerstände R18, R27, R28 100 R23, R25 220 R19, R22 1 k R8, R9, R10, R11, R12, 1,5 k R13, R14, R15, R17 R1, R3, R7, R21 2,2 k 4,7 k...
- Seite 17 SD-34 Deutsch Optokoppler OK1, OK4 6N136 OK2, OK3 PC817 (2 Stück) oder PC827 (1 Stück) IC-Sockel 20-pol. OK1, OK4, OK2/OK3 8-pol. Relais K1, K2, K3, K4 bistabil 2 x Um 5 V Doppel-Anreihklemmen X4 2 x 9-pol. Stiftleiste 2-pol. Fig. 1: Bestückungsplan...
- Seite 18 Deutsch SD-34 Zusammenbau Gehen Sie entsprechend der Reihenfolge in der nachfolgenden Liste vor. Verlöten Sie zunächst die Bauteile von der Lötseite und trennen Sie die überstehenden Drahtenden mit einem Seitenschneider knapp über der Lötstelle ab. Beachten Sie die Hinweise zum Löten in Abschnitt 3.
- Seite 19 SD-34 Deutsch Stiftleisten Widerstand R4 Löten Sie den Widerstand so ein, dass der Körper senktrecht zur Platine steht. Relais Die Einbaurichtung ist durch die Anordnung der Pins vorgegeben. 10. Elektrolyt- Beachten Sie die Polung! Kondensatoren Einer der beiden Anschlüsse (der kürzere) ist (kurz "Elkos")
-
Seite 20: Den Sd-34 Anschließen
Deutsch SD-34 7. Den SD-34 anschließen Der Decoder ist mit Anreihklemmen bestückt, in die Sie die Anschlusskabel einstecken und festschrauben. Stellen Sie nacheinander die Verbindungen her zu: den Verbrauchern, der Zentrale und der Stromversorgung. Stromversorgung Sie können den Decoder entweder über die Zentrale oder über einen separaten Trafo entsprechend den beiden nachfolgenden Anschluss- plänen mit Strom versorgen. - Seite 21 SD-34 Deutsch Anschlussbelegung Schaltdecoder SD-34 Anschluss Schaltdecoder SD-34 Programmierjumper Schaltkontakt 2, schaltbar mit "geradeaus" Schaltkontakt 2, Rückleiter Schaltkontakt 2, schaltbar mit "Abzweig" Schaltkontakt 4, schaltbar mit "geradeaus" Schaltkontakt 4, Rückleiter Schaltkontakt 4, schaltbar mit "Abzweig" Nicht belegt Stromversorgung / Trafo (~) Eingang DCC-Signal / Zentrale Schaltkontakt 1, schaltbar mit "geradeaus"...
-
Seite 22: Den Sd-34 Programmieren
Deutsch SD-34 8. Den SD-34 programmieren Von einer DCC-Zentrale aus können Sie die Konfigurationsvariablen (CVs) programmieren. Beachten Sie dazu den betreffenden Abschnitt in der Bedienungsanleitung Ihrer Zentrale, in der die byteweise Programmierung der CV-Variablen beschrieben ist. Wenn Sie eine Motorola-Zentrale einsetzen, können Sie mit Hilfe des Programmierjumpers die Adresse einstellen. -
Seite 23: Grundeinstellungen Programmieren
SD-34 Deutsch Adresse mit einem Programmierjumper einstellen Mit Motorola-Zentralen kann die Adresse ausschließlich über den Programmierjumper eingestellt werden. Mit DCC-Zentralen ist es oft einfacher, die Adresse mit Hilfe des Programmierjumpers einzustellen als die Decoderadresse über CVs zu programmieren. Führen Sie zum Einstellen der Adresse mit einem Programmierjumpers folgende Schritte aus: Überbrücken Sie die beiden Pins des Programmieranschlusses... -
Seite 24: Checkliste Zur Fehlersuche
Deutsch SD-34 Konfigurationsdaten für den SD-34 programmieren CV-Name Eingabewert Erläuterungen und Hinweise (Defaultwert) Konfigurations- 29 128, 136 RailCom aus daten 1 (136) RailCom ein Hinweis: Wenn Sie RailCom nicht nutzen, ist es empfehlenswert, es in CV#29 auszuschalten. Konfigurations- 33 0, 1 RailCom-Prüfung ein... - Seite 25 SD-34 Deutsch Mögliche Ursache: Der angeschlossene Verbraucher oder die angeschlossen Weiche ist defekt. à Überprüfen Sie den Verbraucher bzw. die Weiche. Nach dem Programmieren der Adresse reagiert der Decoder nicht auf Schaltbefehle. Mögliche Ursache: Beim Programmieren über CVs wird die Decoderadresse vergeben.
-
Seite 26: Garantieerklärung
Deutsch SD-34 10. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kauf- datum des Erstkunden, minimal jedoch 3 Jahre nach Ende der Serien- herstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer... -
Seite 27: Eg-Konformitätserklärung
12. Erklärungen zur WEEE-Richtlinie Dieses Produkt erfüllt die Forderungen der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE). Die Tams Elektronik GmbH ist gem. § 6 Abs. 2 des deutschen Elektro-Gesetzes bei der hierfür zuständigen Stiftung Elektro-Altgeräte-Register (EAR) unter der WEEE- Nummer DE 37847206 registriert. - Seite 28 Aktuelle Informationen und Tipps: http://www.tams-online.de Garantie und Service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
