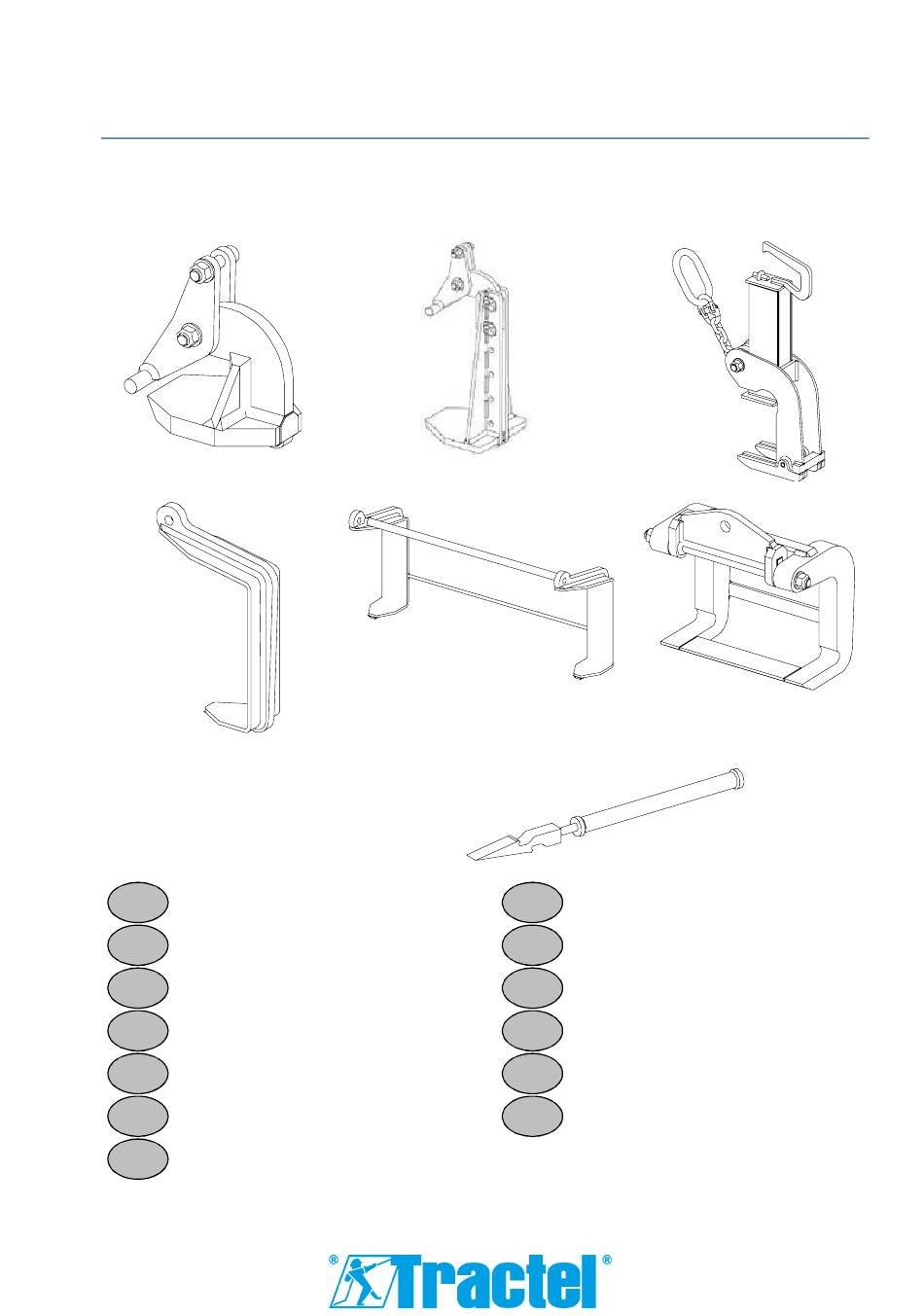

Pinces à tôle / Plate clamps
Pinze per lamiere / Blechklemme
TLR
QR
VERKLARING VAN OVEREENSTEMMING*
NL
*GEBRUIKSAANWIJZING IN HET BOEKJE
DECLARACION CE DE CONFORMIDAD*
ES
*MANUAL DE EMPLEO EN EL INTERIOR
DICHIARAZIONE CONFORMITA CE*
IT
*ISTRUZIONI D'IMPIEGO ALL'INTERNO
DECLARAÇÃO DE CONFORMIDADE*
PT
*NOTIFICAÇÃO DE USO DENTRO
SE
ILMOITUSEU-DIREKTIIVIEN NOUDATTAMISESTA
DK
EC OVERENSSTEMMELSESERKLÆRING
TLC
QX
p. 1 / 42
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tractel TLH
Inhaltszusammenfassung für Tractel TLH
- Seite 1 TLH/TLR/TLC/QS/QR/QX/LT Pinces à tôle / Plate clamps Pinze per lamiere / Blechklemme DECLARATION DE CONFORMITE CE* VERKLARING VAN OVEREENSTEMMING* *NOTICE D’UTILISATION A L’INTERIEUR *GEBRUIKSAANWIJZING IN HET BOEKJE EC DECLARATION OF CONFORMITY* DECLARACION CE DE CONFORMIDAD* *INSTRUCTIONS FOR USE INSIDE *MANUAL DE EMPLEO EN EL INTERIOR KONFORMITÄTSERKLÄRUNG*...
- Seite 2 Assinatura autorizada pelo declarante, o Director: Emmanuel TRIPIER Directeur des Opérations dûment mandaté Tractel Solutions SAS Etiquette 77-79 rue Jules Guesde 69230 St Genis Laval Cedex Tel +33 4 78 50 18 18 / Fax +33 4 72 66 25 41 info.tractelsolutions@tractel.com...
- Seite 3 TLH/TLR/TLC/QS/QR/QX/LT Pinces à tôle / Plate clamps Pinze per lamiere / Blechklemme NOTICE D’UTILISATION GEBRUIKSAANWIJZING INSTRUCTIONS FOR USE MODO DE EMPLEO GEBRAUCHSANLEITUNG ISTRUZIONI PER L’USO BETJENINGSINSTRUCKTIONER MODO DE UTILIZAÇÃO BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING οδηγίες INSTRUKCJA OBSLUGI M 6045 M rev 8 – 04/2019...
-
Seite 4: Inhaltsverzeichnis
TLH/TLR/TLC ............................18 QS/QR/QX ............................... 19 LT ................................19 Português ................................20 INSTRUÇÕES PRIORITÁRIAS ......................... 20 VERIFICAÇÕES REGULAMENTARES OBRIGATÓRIAS................20 MANUTENÇÃO ............................20 TLH/TLR/TLC .................... ERREUR ! SIGNET NON DEFINI. M 6045 M rev 8 – 04/2019 p. 4 / 42... - Seite 5 QS/QR/QX ............................... 21 LT ................................21 Dansk..................................22 INSTRUKTIONER FOR BETJENINGEN ....................22 OBLIGATORISK KONTROL........................22 VEDLIGEHOLDELSE OG REPARATIONER ..................... 22 TLH/TLR/TLC............................22 QS/QR/QX ............................... 23 LT ................................23 Norsk ..................................24 GENERELLE FORSKRIFTER ........................24 REGLEMENTÆRE OG OBLIGATORISKE KONTROLLER ..............24 VEDLIKEHOLD ............................
- Seite 6 Langue d’origine / Language of origin / Idioma de origen / Lingua di origine / Ursprungssprache / Lingua de origem / kildesprog / Brontaal / Jezyk oryginalu / kilde språk / källspråk Anglais / English / Inglés / Inglese / Englisch / Inglês / Engels / Angielski / engelsk / engelska Coefficient d’épreuve statique / Static test coefficient / Coeficiente de prueba estática / Statische Prüfungsfaktor / Coeficiente de teste estático / Statisk test koefficient / Statische test coëfficient / Wspolczynnik testu statycznego / Statisk test faktor / Testikuorma...
-
Seite 7: Français
§ La charge doit avoir une rigidité suffisante pour ne pas se déformer lors de la manutention. Respecter les angles d’élingage préconisés : de 45° à 60° pour les TLH/ TLR ; de 45° à 90° pour les § TLC. -
Seite 8: Qs/Qr/Qx
QS/QR/QX Crochets simples (QS) ou doubles (QR/ QX) pour levage de plaques horizontales unitaires ou en paquet. QX : permettent aussi la séparation de plaques horizontales. QS : utilisation par 4 avec palonnier et 2 élingues 2 brins. QR : utilisation par 2 et 1 élingue 4 brins. QX : utilisation par 2 et 1 élingue 2 brins. -
Seite 9: English
(2) on the clamp’s upright (1) and then put the bolts (4/6) back into the right holes and lock the position by fitting the pins (5). 4. TLH/TLR/TLC: push up the lever (2) TLH/(3) TLR manually to insert the plate and drive it home into the throat of the clamp. -
Seite 10: Qs/Qr/Qx
QS/QR/QX Simple (QS) or double (QR/ QX) hooks for lifting horizontal plates individually or in bundles. QX: also enable the separation of horizontal piled plates. QS: use in 4s with lifting beam and 2-legged slings. QR: use in pairs and 1 4-legged sling. QX: use in pairs and 1 2-legged sling. -
Seite 11: Deutsch
4. Bolzen (4/6) in die entsprechende Bohrungen stecken und mit Klappsplint (5) sichern. 5. TLH/TLR/TLC: Hebel (2) TLH bzw. (3) TLR von Hand anheben und die Klemmen bis zum Anschlag auf das Blech/den Blechstapel schieben. TLC-Klemme mit Hilfe des Handgriffs (7) jeweils in Position bringen. -
Seite 12: Qs/Qr/Qx
QS/QR/QX QS Einfach- oder QR/QX Doppel-Haken zum Heben von einzelnen liegenden Blechen oder Blechstapeln. QX: auch zum Trennen von liegenden Blechen. QS: Verwendung zu 2 Paaren mit Traverse und 2 zweisträngigen Gehängen. QR: Verwendung 1 Paar mit 1 viersträngigen Gehänge. QX: Verwendung 1 Paar mit 1 zweisträngigen Gehänge. -
Seite 13: Nederlands
(1) van de platklem. De verankeringsassen (4/6) op de daartoe voorziene openingen bevestigen en de zekerheidspennen (5) opnieuw annbrengen. 5. TLH/TLR/TLC: open de klem manueel door middel van de hefboom (2) TLH/(3) TLR zodat de plaat tot achter in de hefboom aanslaat. TLC: breng de plaatklem door middel van de verschuifbare handgreep (7) in de juiste positie. -
Seite 14: Qs/Qr/Qx
§ TLH/TLR: bij het aanslaan van de kettingstroppen dient een hoek van 45° tot 60° gerespecteerd te worden. § TLC: bij het aanslaan van de kettingstroppen dient een hoek van 45° tot 90° gerespecteerd te worden. § Lijn de kettingstroppen in de richting van de klemmen uit. - Seite 15 § Slechts één plaat tegelijkertijd uit elkaar halen. § Wanneer de hefboom niet gebruikt wordt, vermijd voor de veiligheid dat de hefboom met de punt omhoog gericht op de grond ligt. § Gebruikstemperatuur: -20°C tot +100°C. M 6045 M rev 8 – 04/2019 p.
-
Seite 16: Español
Asegurarse siempre que la carga tiene una rigidez suficiente para no deformarse durante la § manutención. § Respetar los ángulos de eslingado de 45° a 60° para TLH/ TLR y de 45° a 90° para TLC. § Alinear las eslingas en el plano de las pinzas. §... -
Seite 17: Qs/Qr/Qx
Por seguridad, no dejar los ganchos sobre el sol, punta hacia alto, cuando no sean utilizados. § § TLH, modelo con protección de poliuretano: estas protecciones permiten no marcar la chapa manipulada. Por lo tanto, esta versión es preferible para manipular productos frágiles o pintados para evitar su marcado. -
Seite 18: Italiano
(1) della pinza i rimettere gli assi (4/6) nei fori appositamente previsti i chiudere la posizione rimetterando le copiglie (5). 5. TLH/TLR/TLC: sollevare manualmente la leva (2) TLH/(3) TLR per inserire la lamiera all’interno e a battuta a fondo sulla pinza. -
Seite 19: Qs/Qr/Qx
§ Rispettare gli angoli di imbracatura raccomandati: da 45° a 60° per le TLH/TLR - da 45° a 90° per il TLC. § Alineare le imbracature al piano delle pinze. § TLC: controllare che la base (8) e la guida di scorrimento (2) siano ben piatti sul carico. -
Seite 20: Português
§ § As placas devem ser suficientemente rígidas para não dobrarem durante a operação de elevação. Utilizar as lingas nos ângulos recomendados: 45 a 60º para TLH/TLR; 45 a 90º para TLC. § § Assegure-se que as lingas ficam alinhadas com as pinças. -
Seite 21: Qs/Qr/Qx
§ TLH, modelo com proteção de poliuretano: estas proteções permitem não marcar a folha manipulada. Esta versão é, portanto, preferida para manusear produtos frágeis ou pintados para evitar marcá-los. § Temperatura de trabalho: -20ºC a +80ºC. QS/QR/QX Ganchos simples (QS) ou duplos (QR/QX), para elevação horizontal de placas individuais ou em atados. -
Seite 22: Dansk
(2) glide på klemmens arm (1). Derefter sættes boltene (4/6) tilbage i de korrekte huller og fastlåses med stifterne (5). 4. Skub håndtaget (2) TLH/(3) TLR op for at indsætte pladen, og før denne helt ind i klemmen. 5. TLH/TLR/TLC: placer TLC klemmen ved hjælp af håndtaget (7). -
Seite 23: Qs/Qr/Qx
QS/QR/QX Enkelte (QS) eller dobbelte (QR/QX) kroge for vandret løft af plader – individuelt eller i bundter. QX: kan også bruges til adskillelse af vandret sammensatte plader. QS: anvendes med 2 par på løftebom og 2-delt strop. QR: anvendes i par med 4-delt strop. QX: anvendes i par med 2-delt strop. -
Seite 24: Norsk
(4/6) i riktige åpninger og lås dem på plass ved å sette stiftene tilbake på plass igjen (5). 5. TLH/TLR/TLC: løft håndtaket (2) TLH/(3) TLR manuelt for å kunne føre platene så langt inn at de stopper mot bunnen av plateklypens hals. TLC: plasser hver plateklype ved hjelp av håndtaket (7). -
Seite 25: Qs/Qr/Qx
QS/QR/QX Enkle (QS) eller doble kroker (QR/QX) til heving av plater i horisontal posisjon, enkeltvis eller i pakker. QX: gjør det også mulig å separere plater i horisontal posisjon. QS: anvendelse med 4 klyper + bom med 2 lastekjettingen med 2 parter. QR: anvendelse parvis med lastekjetting med 4 parter. -
Seite 26: Suomi
(2) pihtien pystytuessa (1), aseta sitten akselit (4/6) oikeisiin reikiin ja lukitse asento asettamalla sokat (5) paikalleen. 4. TLH/TLR/TLC: nosta vipua (2) TLH/(3) TLR käsin niin, että pellin voi työntää sisään pihtien pohjaan saakka. 5. TLC: varmista kahvan (7) avulla, että pihtien asento on myös nostoasento ja tarkista, että pihdit on lukittu hyvin levyjä... -
Seite 27: Qs/Qr/Qx
§ TLH, malli, jossa polyuretaanisuojaus: nämä suojat mahdollistavat merkitsemättömän arkin merkitsemisen. Tämä versio on siksi edullinen hoidettaessa herkkiä tai maalattuja tuotteita välttämään merkitsemistä. § Käyttölämpötila: -20°C - +80°C. QS/QR/QX Yksinkertaiset koukut (QS) tai kaksinkertaiset koukut (QR/QX) erillisten tai nipussa olevien vaakasuorien levyjen nostamiseen. -
Seite 28: Svenska
4. Justera klämmans grepp genom att skjuta på den rörliga armen (2) på klämmans ställning (1) och återställa axlarna (4/6) i passande hål och lås ställningen genom att sätta tillbaka pinnarna (5). 5. TLH/TLR/TLC: lyft armen (2) TLH/ (3) TLR manuellt och för in plåten så att den ligger mot insidan av klämman. -
Seite 29: Qs/Qr/Qx
QS/QR/QX Enkla hakar (QS) eller dubbla (QR/QX) för lyftning av plåtar i horisontalt läge, enkla plåtar eller i paket. QX: ger även möjlighet att skilja på plåtar i horisontalt läge. QS: användning av 4 stycken med lyftbom och 2 slingen med 2 delar. QR: användning parvis och sling med 4 delar. -
Seite 30: Ελληνικά
Ελληνικα M 6045 M rev 8 – 04/2019 p. 30 / 42... - Seite 31 M 6045 M rev 8 – 04/2019 p. 31 / 42...
- Seite 32 M 6045 M rev 8 – 04/2019 p. 32 / 42...
- Seite 33 M 6045 M rev 8 – 04/2019 p. 33 / 42...
-
Seite 34: Polski
Plyty musza byc na tyle sztywne, aby nie wyginaly sie podczas podnoszenia. § Nalezy przestrzegac zalecanych katów rozwarcia ciegien zawiesi: 45 do 60° dla TLH/TLR; 45 do 90° dla TLC. Upewnic sie, ze zawiesia ustawione sa w tej samej plaszczyznie, co uchwyty. -
Seite 35: Qs/Qr/Qx
§ TLH, model z zabezpieczeniem poliuretanowym: te zabezpieczenia uniemożliwiają znakowanie manipulowanej blachy. Dlatego też ta wersja jest preferowana w przypadku produktów delikatnych lub malowanych, aby uniknąć ich znakowania. § Temperatura robocza: -20°C do +80°C. QS/QR/QX Pojedyncze (QS) lub podwójne (QR/QX) haki do podnoszenia plyt w poziomie pojedynczo lub w pakietach. -
Seite 36: Dessins / Drawings
Dessins / drawings M 6045 M rev 8 – 04/2019 p. 36 / 42... -
