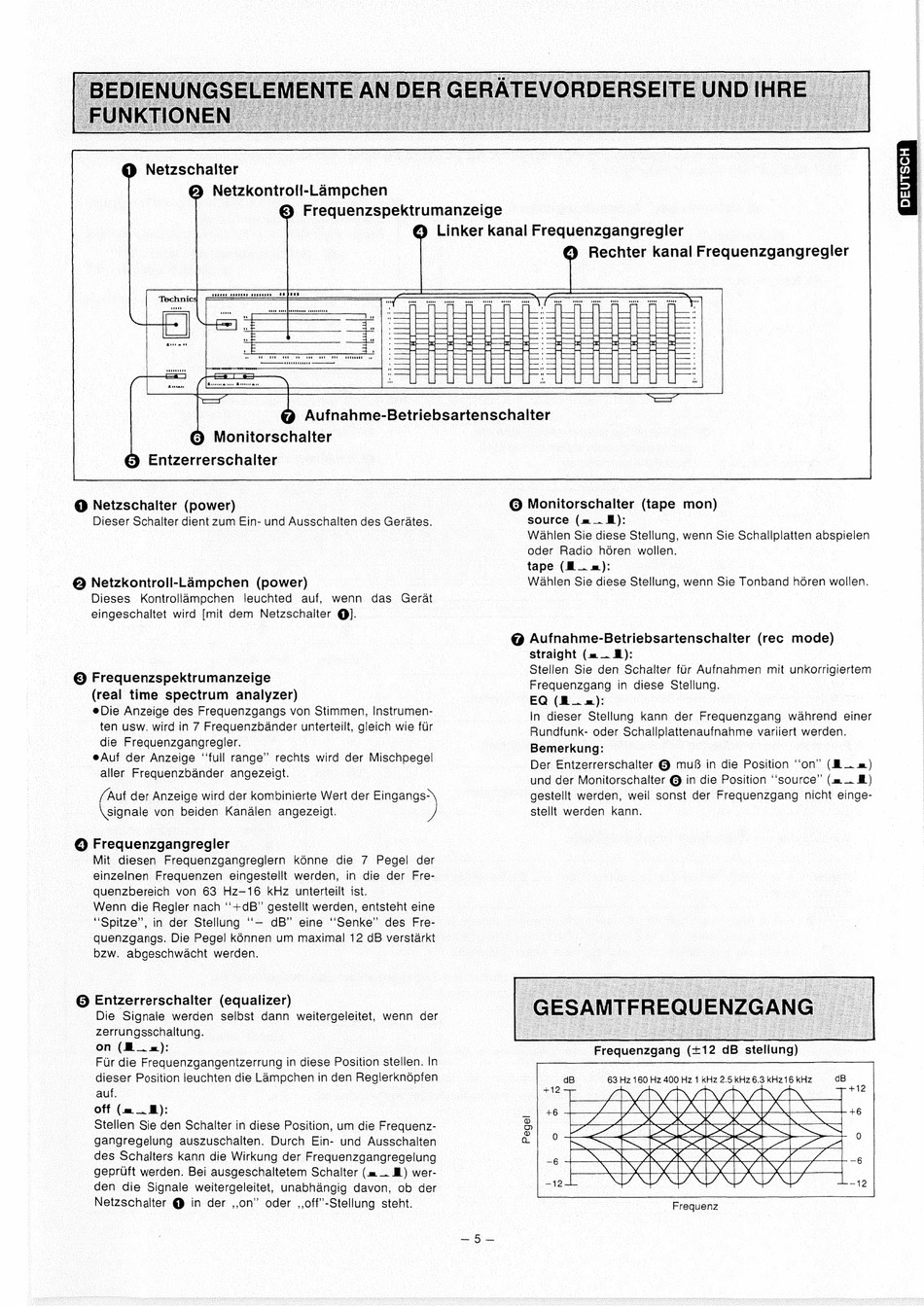

i) Netzschalter
Fy Netzkontroll-Lampchen
fy Frequenzspektrumanzeige
fy Linker kanal Frequenzgangregler
fy Rechter kanal Frequenzgangregler
a
Aufnahme-Betriebsartenschalter
fy Monitorschalter
Y
Entzerrerschalter
@ Netzschalter (power)
Dieser Schalter dient zum Ein- und Ausschalten des Gerates.
® Netzkontroll-Lampchen
(power)
Dieses
Kontrollampchen
leuchted
auf, wenn
das
Gerat
eingeschaltet wird [mit dem Netzschalter @].
© Frequenzspektrumanzeige
(real time spectrum analyzer)
@Die Anzeige des Frequenzgangs von Stimmen, Instrumen-
ten usw. wird in 7 Frequenzbander unterteilt, gleich wie fur
die Frequenzgangregler.
eAuf der Anzeige ''full range' rechts wird der Mischpegel
aller Frequenzbander angezeigt.
Auf der Anzeige wird der kombinierte Wert der Eingangs-
signale von beiden Kanalen angezeigt.
© Frequenzgangregler
Mit diesen
Frequenzgangreglern
kénne
die 7 Pegel der
einzelnen Frequenzen
eingestellt werden,
in die der Fre-
quenzbereich von 63 Hz—16 kHz unterteilt ist.
Wenn die Regler nach '*+dB" gestellt werden, entsteht eine
"Spitze', in der Stellung ''— dB" eine ''Senke' des Fre-
quenzgangs. Die Pegel konnen um maximal 12 dB verstarkt
bzw. abgeschwacht werden.
© Entzerrerschalter (equalizer)
Die Signale werden
selbst dann weitergeleitet, wenn
der
zerrungsschaltung.
on
(B__«):
Fur die Frequenzgangentzerrung in diese Position stellen. In
dieser Position leuchten die Lampchen in den Reglerknopfen
auf.
Off (m__):
Stellen Sie den Schalter in diese Position, um die Frequenz-
gangregelung auszuschalten.
Durch Ein- und Ausschalten
des Schalters kann die Wirkung der Frequenzgangregelung
gepruft werden. Bei ausgeschaltetem Schalter (m_. NL) wer-
den die Signale weitergeleitet, unabhangig davon, ob der
Netzschalter @ in der ,,on' oder ,,off'-Stellung steht.
@ Monitorschalter (tape mon)
source (m_. ML):
Wahlen Sie diese Stellung, wenn Sie Schallplatten abspielen
oder Radio
hdren wollen.
tape (H__ am):
Wahlen Sie diese Stellung, wenn Sie Tonband héren wollen.
@ Aufnahme-Betriebsartenschalter
(rec mode)
straight (=
EL):
Stellen Sie den Schalter fur Aufnahmen
mit unkorrigiertem
Frequenzgang
in diese Stellung.
EQ
(BR _. =):
In dieser Stellung kann der Frequenzgang
wahrend
einer
Rundfunk- oder Schallplattenaufnahme variiert werden.
Bemerkung:
Der Entzerrerschalter @ muB in die Position ''on" (M_. m)
und der Monitorschalter
@ in die Position ''source" (m=
_ #)
gestellt werden, weil sonst der Frequenzgang
nicht einge-
stellt werden kann.
Frequenzgang
(+12 dB stellung)
63 Hz 160 Hz 400 Hz 1 KHz 2.5 kHz 6.3 kHz16 kHz
LNT ANZINZINZINZENAIN
PZ
7S PARANA
TN EZ
Pegel
rae
, CES Gee Mee
awe
Frequenz
DEUT
