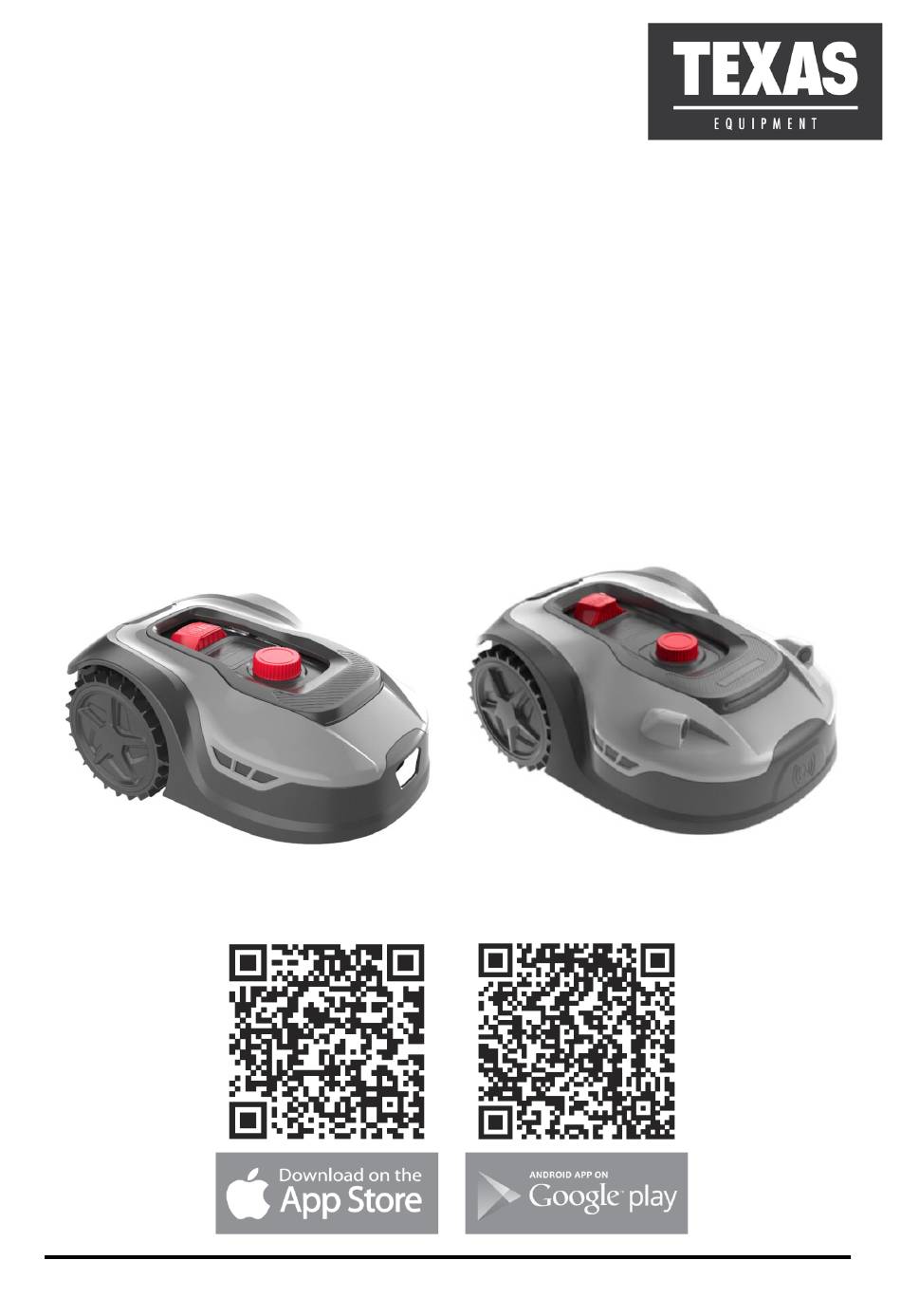

Texas Equipment RMX 600 Bedienungsanleitung
Verwandte Anleitungen für Texas Equipment RMX 600
Inhaltszusammenfassung für Texas Equipment RMX 600
- Seite 88 DE - Originalanleitung 1. Inhalt des Kartons ......................89 2. Warnsymbole ......................... 90 3. Sicherheitsvorschriften ....................91 4. Vorbereitung vor der Installation ..................93 5. Installation und Platzierung der Ladestation ..............94 6. Verlegen des Begrenzungskabels ................. 97 7. Anschluss des Begrenzungskabels an die Ladestation ..........105 8.
-
Seite 89: Inhalt Des Kartons
1. Inhalt des Kartons Ladestation Mähroboter Begrenzungskabel Schrauben für Ersatzmesser 130m (RMX 600) Ladestation (x6) (x6) 170m (RMX 1000) 200m (RMX 1600) 250m (RMX 2000) Kunststoffhering Netzteil x180 (RMX 600) x230 (RMX 1000) x280 (RMX 1600) x320 (RMX 2000) Bedienungsanleitung Aus eigenen Werkzeugkasten Beißzange... -
Seite 90: Warnsymbole
2. Warnsymbole WARNSYMBOLE AUF DIE MÄHROBOT Lesen Sie die Bedienungsanleitung, bevor Sie das Produkt in Betrieb nehmen Halten Sie während des Betriebs einen Sicherheitsabstand zur Maschine ein. Halten Sie Ihre Hände und Füße von den rotierenden Messern fern WARNUNG: Deaktivieren Sie das Produkt, bevor Sie an der Maschine arbeiten oder sie an. -
Seite 91: Sicherheitsvorschriften
WARNSYMBOLE AUF DIE LADESTATION BASE SMPS (Schaltnetzteil) Doppelisolierung SMPS (Schaltnetzteil) mit kurzschlussfestem, sicherheitsisolierendem Schaltnetzteil 3. Sicherheitsvorschriften ACHTUNG! Lesen Sie alle Sicherheitswarnungen und alle Anweisungen! Bei der Arbeit mit dem Rasenmähroboter sollten die Sicherheitshinweise genau befolgt werden. Lesen Sie die Gebrauchsanleitung gründlich durch, bevor Sie Ihre Maschine einschalten. - Seite 92 • Verwenden Sie ausschließlich Originalzubehör und -ersatzteile. Der Einbau nicht zugelassener Teile kann zu einem erhöhten Risiko führen und ist daher nicht zulässig. Für Sach- oder Personenschäden, die durch den Einbau nicht originaler Teile verursacht werden, besteht keinerlei Haftung. • Wenden Sie keine Gewalt an, wenn Sie Werkzeug verwenden. Verwenden Sie für die jeweilige Aufgabe das richtige Werkzeug.
-
Seite 93: Vorbereitung Vor Der Installation
4. Vorbereitung vor der Installation Wir empfehlen Ihnen, eine Skizze Ihrer Rasenfläche anzufertigen, die die Hindernisse enthält, die Sie schützen möchten. Sie verschaffen sich so einen guten Überblick, wie das Begrenzungskabel verlegt werden kann und wo die Ladestation optimal platziert werden kann. Zeichnen Sie das Begrenzungskabel in die Zeichnung ein –... -
Seite 94: Installation Und Platzierung Der Ladestation
Installation der Ladestation und Platzierung Nahe des Standorts der Ladestation sollte eine 230 V Steckdose verfügbar sein. Andernfalls muss ein Verlängerungskabel bis zum gewünschten Standort der Ladestation hinaus gezogen werden. Die ebene Einfahrt der Ladestation muss nach rechts zeigen. Stellen Sie sicher, dass der WLAN-Empfang am Standort der Ladestation gut ist (in der Nähe des WLAN-Routers). - Seite 95 Rasenmähroboter korrekt auf die Ladestation zufahren kann. Es ist wichtig, dass dies eingehalten wird! Falsch aufgestellte Ladestationen: Falls der Rasen/die Erde vor der Ladestation weich und/oder zerfahren ist, empfehlen wir, eine Kunststoffplatte oder eine Gummimatte vor der Einfahrt in die Ladestation auszulegen.
- Seite 96 Festen Sie die Ladestation mit den 6 mitgelieferten Schrauben. Stellen Sie sicher, dass der Bereich „OUT“ nach außen zum Rasenrand zeigt. Nachdem Sie den richtigen Standort gefunden und die Ladestation eingerichtet haben, schließen Sie sie noch NICHT an den Strom an. Erst muss das Begrenzungskabel verlegt und mit der Ladestation verbunden werden.
-
Seite 97: Verlegen Des Begrenzungskabels
6. Verlegen des Begrenzungskabels Lesen Sie vor dem Einsatz den ganzen Abschnitt durch! Das Verlegen des Begrenzungskabels ist der wichtigste Schritt bei der Installation, da ein richtig verlegtes Kabel bessere Ergebnisse liefert. Aufgrund von Sicherheitsauflagen (Abstand zwischen Abdeckung und Messern) kann der Rasenmähroboter nicht bis an den Rand schneiden. - Seite 98 Verlegen des Begrenzungskabels Beginnen Sie an der Ladestation mit dem Verlegen des Kabels. Legen Sie ein langes Kabelstück unter die Ladestation, das ungefähr 50 cm weiter nach hinten reicht, damit Sie genug Kabel zur Verfügung haben, um das Kabel nachher an die Anschlüsse der Ladestation anzuschließen.
-
Seite 99: Hindernisse Im Garten
TIPP Sie können das Kabel zu Beginn mit einem längeren Abstand zwischen den Kunststoffheringen verlegen (z. B. mit einem Abstand von 160/240 cm, aber nahe genug, dass es überall hinreichend gespannt ist und nicht von den Messern erfasst werden kann). Sie können am Ende einen Test machen, bei dem der Roboter der Kante entlang hinaus und wieder der Kante entlang zur Ladestation zurück fährt, um zu sehen, ob er frei und ungehindert hin und her fahren kann. - Seite 100 Steine Falls sich Steine im Mähbereich des Roboters befinden, muss untersucht werden, ob die Kante der Steine höher oder niedriger als 100 mm ist, und ob die Steine deshalb geschützt werden müssen, um eine Beschädigung des Roboters zu vermeiden. Falls Hindernisse abgegrenzt werden müssen, muss die einmal eingeschlagene Richtung beibehalten werden (siehe die Abbildung).
-
Seite 101: Fußwege, Einfahrten Und Fahrwege
Begrenzungskabe Max Neigung 10 Fällt der Hang direkt zum Begrenzungskabel hin ab und überschreitet die Neigung dort 10°, muss der Abstand vom Fuße des Hanges bis zum Begrenzungskabel mindestens 2 Meter betragen. Begrenzungskabel Neigung >10 Waagerechter Abstand Senkrechter Abstand Neigung (in cm) (in cm) (in Grad) -
Seite 102: Mähen Entlang Von Gartenfliesen
Mähen entlang von Gartenfliesen Wenn der geflieste Bereich eben und auf Höhe des Rasens ist, können Sie den Roboter mit einem Rad etwas über die Fliesen fahren lassen und so die Rasenkante mähen. Verlegen Sie das Begrenzungskabel hier mit 8 cm Abstand zur Kante. Unebene Rasenoberfläche Falls die Oberfläche des Rasens uneben ist, besteht die Gefahr, dass die Messer beschädigt werden, wenn sie den Erdboden berühren. - Seite 103 1. Kabel als Mauer verwenden Wenn Sie möchten, dass der Rasenmähroboter dem Kabel um das Blumenbeet herum folgt, darf der Abstand zwischen den beiden Kabelabschnitten nicht weniger als 10 cm und muss mindestens 20 cm Abstand zum Blumenbeet betragen (siehe Abb. 1.) Der Abstand von der Rasenkante zum Blumenbeet muss mindestens 80 cm betragen (siehe Abb.
-
Seite 104: Gartenteiche Und Swimmingpools
Gartenteiche und Swimmingpools Der Rasenmähroboter verträgt natürlich nicht, unter Wasser zu geraten. Haben der Gartenteich oder der Swimmingpool keine hohe Kante wie auf der Abbildung (Minimum 10 cm), müssen sie mit dem Begrenzungskabel abgegrenzt werden oder umzäunt werden. Falls Sie den Gartenteich/den Swimmingpool mit dem Begrenzungskabel schützen, muss der Abstand zur Kante des Gartenteichs/des... -
Seite 105: Anschluss Des Begrenzungskabels An Die Ladestation
DENKEN SIE DARAN: Das Begrenzungskabel darf NICHT über Kreuz verlegt werden. Ist das Begrenzungskabel überall im richtigen Abstand verlegt und der Kabelverlauf im Garten zufriedenstellend, so können Sie die Kunststoffheringe fixieren. Schlagen Sie die Kunststoffhering mit einem Hammer fest in den Boden. Stellen Sie dabei sicher, dass das Kabel überall straff gespannt ist und geradlinig verläuft. - Seite 106 Wichtig: Vermeiden Sie, dass mehr als 2 Meter gewickeltes Kabel in der Nähe der Ladestation liegen, da dies das Signal stören kann. Es empfiehlt sich, anfänglich zusätzlich ungefähr 1–2 m Überschusskabel hinter der Ladestation zur Verfügung zu haben, das etwas von der Ladestation entfernt (schief dahinter, von der Mähfläche abgewandt) deponiert wird, sodass Sie über Kabel verfügen, wenn Sie später das Begrenzungskabel (im Fall eines Bruchs) reparieren oder kleinere Anpassungen an der Platzierung des Kabels vornehmen müssen, wozu zusätzliche Kabellänge erforderlich sein...
-
Seite 107: Schließen Sie Die Ladestation An Die Stromquelle An
8. Schließen Sie die Ladestation an die Stromquelle an Jetzt kann die 230 V Stromversorgung an die Ladestation angeschlossen werden. Eine kleine LED-Leuchte geht an. Wenn die Diode grün leuchtet, ist alles in Ordnung und das Begrenzungskabel richtig verbunden. Wenn die Diode nicht leuchtet, kontrollieren Sie zuerst, ob der 230 V Stromanschluss richtig verbunden und eingeschaltet ist. -
Seite 108: Start Und Test Der Installation
9. Start und Test der Installation Wenn die LED-Diode konstant grün leuchtet, ist es Zeit, den Rasenmähroboter zu testen: 1. Stellen Sie die Schnitthöhe beim ersten Mähen auf die maximale Höhe (60 mm) ein 2. Entfernen Sie die Mähmesser nötigenfalls, um zu verhindern, dass das Begrenzungskabel zerschnitten wird, falls es nicht ganz flach / straff auf dem Rasen verlegt wurde. -
Seite 109: Einstellung
Wichtig: Jetzt können Sie kontrollieren, ob das Kabel optimal verlegt wurde. Folgen Sie dem Roboter auf dem Rückweg zur Ladestation entlang des Begrenzungskabels und kontrollieren Sie, dass er unterwegs nicht mit Hindernissen in Kontakt kommt (hohe Kanten, Äste, Pflanzen usw.) und die Räder immer auf dem Rasen bleiben. Wenn der Roboter gegen ein Hindernis stößt oder dieses berührt, muss das Begrenzungskabel weiter von der Kante entfernt verlegt und der Test erneut durchgeführt werden. -
Seite 110: Pin-Code Ändern
11. PIN-Code ändern Um den PIN-Code zu ändern, halten Sie die beiden Tasten gleichzeitig 3 Sekunden lang gedrückt. Das Symbol blinkt und PIN 1“ blinkt, das bedeutet, Sie müssen zuerst die alte PIN eingeben. Nachdem die „PIN 1“ angezeigt wurde, blinkt die erste Nummer. -
Seite 111: Beschreibung Der Display
Allgemein: Wenn das Display „IDLE“ anzeigt, bedeutet dies, dass der Roboter bereit und alles in Ordnung ist. 13. Beschreibung der Display On/off Tasten: Bei jedem langen Drücken schaltet sich der Roboter entweder ein oder aus. Start Tasten: Wenn diese Taste gedrückt wird (+ “OK”), beginnt der Rasenmähroboter seinen Mähzyklus. -
Seite 112: Installieren Der App
Wi-Fi Symbol Time setting icon Passworteinstellung Symbol Ladezustand Symbol Bluetooth Symbol 14. Installieren der App Der Roboter ist ein IOT-(Internet der Dinge)-Gerät. Damit Sie alle Funktionen nutzen und die Software aktuell halten können, muss die dazugehörige App heruntergeladen und der Roboter über WLAN 2,4 GHz oder Bluetooth 4.0 mit einem Smartphone verbunden werden. -
Seite 113: Vorbereiten Des Roboters Vor Der Verbindung
15. Vorbereiten des Roboters vor der Verbindung 1. Bereitlegen: • WLAN-Name und Passwort. • Seriennummer (S/N) des Rasenmähroboters, die auf dem Etikett an der Rückseite des Geräts zu finden ist. Sie können mit der Kamera Ihres Smartphones auch den QR- Code der Seriennummer scannen. - Seite 114 4. Jetzt wird die Seriennummer angezeigt. Geben Sie den PIN-Code für den Roboter ein. Der Code lautet standardmäßig 0000. Wenn Sie aber am Display des Roboters manuell einen anderen PIN-Code ausgewählt haben, ist dieser zu verwenden. 5. Wählen Sie das WLAN-Netz (nur 2,4 GHz) und geben Sie das WLAN-Passwort ein. 6.
- Seite 115 Manuelle Verbindung (ohne QR-Code) 1. Stellen Sie sich neben den eingeschalteten Roboter. 2. Tippen Sie auf den Kreis mit dem +-Zeichen in der Mitte des Bildschirms. 3. Drücken Sie unten auf „Manually pairing Bluetooth devices“ (Bluetooth-Geräte manuell koppeln). 4. Eine Liste von Bluetooth-Geräten wird angezeigt. Wählen Sie „Mower_XXXXXXXX“ 5.
-
Seite 116: Nutzung Der App
17. Nutzung der App Durch die Nutzung der App werden die Funktionen des Roboterdisplays erweitert. Die wichtigsten dieser Funktionen sind hier zusammengefasst. Hinweis: Die App wird automatisch mit neuen Funktionen aktualisiert, die nicht in dieser Anleitung beschrieben sind. Details hierzu finden sich in der App. Startbildschirm Wenn Sie eingeloggt sind und den Roboter ausgewählt haben, sehen Sie auf dem Startbildschirm eine Übersicht des Roboters mit Angaben zu: Batteriestatus, WLAN-... -
Seite 117: Einstellungen
Startbildschirm Zeitplan-Übersicht Kantenschnitt Zeit einstellen einstellen Wenn Sie eine große Rasenfläche haben, muss der Roboter öfter arbeiten als bei einem kleineren Rasen. Wenn Ihr Rasen nahe an der maximalen Kapazität (m ) des Roboters liegt, muss er wahrscheinlich jeden Tag für längere Zeit arbeiten. Die Auslegung des Rasens hat auch einen Einfluss darauf, wie oft der Roboter arbeiten muss, um das Gras kurz zu halten. -
Seite 118: Regenverzögerung
sich bei den übrigen Einstellungen. Der Roboter lernt von selbst, wie lang das Begrenzungskabel ist. Wenn der Kantenschnitt aktiviert ist, fährt der Roboter das ganze Begrenzungskabel ab und mäht die Kante jeden Tag zuerst, bevor er den ausgewählten Startpunkten folgt. •... -
Seite 119: Sprache Ändern
Einstellungen Startpunkt Firmware Update Aktualisierung bestätigen Sprache ändern Standardmäßig ist die Sprache so eingestellt, dass sie zur Sprache des Mobiltelefons passt. Ist diese Sprachoption nicht vorhanden, ist Englisch Standardsprache. Die Sprache kann im Menü oben rechts unter „App-Einstellungen“ geändert werden. Anmelden bei der App Auf dem Startbildschirm der App gibt es ein Protokoll, dass alles aufzeichnet, was der Roboter täglich tut. -
Seite 120: Funktionsweise Der Rasenmähroboter
18. Funktionsweise der Rasenmähroboter Grundlegende Funktionsprinzipien des Mähroboters Der Rasenmähroboter wählt eine zufällige Fahrtrichtung. Er mäht also nicht nach einem bestimmten Muster, sondern fährt wahllos durch den Garten. Dies hat den Vorteil, dass der Roboter im Laufe einer Mähwoche die gesamte Rasenfläche innerhalb des Begrenzungskabels mäht Zurück zur Ladestation Sobald die Batterie des Rasenmähroboters entladen ist, fährt der Roboter automatisch... - Seite 121 Mähen toppen Aktivieren Sie die „STOP”-Taste, falls Sie den Rasenmähroboter während des Mähbetriebes oder zurück zur Ladestation anhalten möchten. Einstellen der Schnitthöhe Der Rasenmähroboter kann auf eine Schnitthöhe zwischen 20 und 60 mm eingestellt werden. Falls das Gras höher als 60 mm ist, muss es mit einem normalen Rasenmäher gemäht werden, da die Messer des Roboters sonst überlastet werden und ein sehr schlechtes Mähergebnis erzielen.
-
Seite 122: Regensensor
Außerdem ist es wichtig, dass die Ladestation mindestens 10 Meter vom Begrenzungskabel des Nachbarn entfernt ist. Wenn Ihr Nachbar einen Rasenmähroboter eines anderen Herstellers hat, ist es möglicherweise nötig, 2 Meter Abstand zum Begrenzungskabel des Nachbarn einzuhalten, um Störungen zu vermeiden. 19. -
Seite 123: Transport Und Bewegung Des Roboters
Transport und Bewegung des Roboters 1. Tragen Sie den Roboter an den Griffen unter dem hinteren Ende. Heben Sie den Roboter nie an der Kante der Abdeckung an, da sich der Roboter daraus lösen und zu Boden fallen kann. 2. Wir empfehlen, Rasenmähroboter über größere Entfernungen im Originalkarton zu transportieren. - Seite 124 Gras kann sich auch rund um die 4 Sensorstäbe unter der oberen Abdeckung festsetzen. Entfernen Sie die obere Abdeckung (siehe Abschnitt 20 „Handhabung des Rasenmähroboters“) und entfernen Sie das Gras vollständig mit einer weichen Bürste. Bewegen Sie die 4 Sensorstäbe von Hand, um sicherzustellen, dass sie in Ordnung sind. Reinigung der Unterseite Verwenden Sie sicherheitshalber Arbeitshandschuhe!
-
Seite 125: Aufbewahrung Während Des Winters
Wichtig: Kontrollieren Sie die Schrauben der Messer, wenn Sie die Messer wenden. Da die Messer durch die Rotation in die Schrauben schneiden, ist es nötig, Schrauben und Messer gleichzeitig auszutauschen. Nur Originalmesser verwenden. Siehe Abschnitt 24 „Zubehör". 22. Aufbewahrung während des Winters •... -
Seite 126: Batteriewechsel
23. Batteriewechsel WARNUNG Schalten Sie den Mäher aus, bevor Sie mit der Arbeit beginnen. Die Lebensdauer der Batterie hängt von der Arbeitsbelastung, der Wartung und der Aufbewahrung während des Winters ab. Unter normalen Bedingungen beträgt die Lebensdauer bis zu 3-5 Jahre. Die Batterie lässt sich leicht austauschen: 1. -
Seite 127: Zubehör
24. Zubehör Es gibt einige Zubehör-/Ersatzteile für den Roboter, die erworben werden können. Art. Nr. Beschreibung Foto 90070223 Ersatzmesser Satz: 9 Messer 9 Schrauben 90070221 Extra Begrenzungskabel: 170 m 431756 Extra Kunststoffheringen 170 Stücke 90070224 Packung Silikonhülsen Bestehend aus 6 wasserfesten Verbindungshülsen 90070215 Dach für die Ladestation:... -
Seite 128: Fehlercodes
25. Fehlercodes Fehlercode Bedeutung Abhilfe Mäher außerhalb 1. Überprüfen Sie, ob der Mäher sich im Arbeitsbereich befindet. Arbeitsbereiches 2. Stellen Sie sicher, dass die Ladestation ordnungsgemäß an das Ladegerät und das Ladegerät an eine geeignete Stromversorgung angeschlossen ist. Wenn sie ordnungsgemäß... - Seite 129 Fehlercode Bedeutung Abhilfe Andocken/Aufladen 1. Überprüfen Sie, ob vor und nach der Ladestation 1 Meter, fehlgeschlagen ohne Hindernisse und Ecken, Platz zur Verfügung steht. 2. Die Ladestation muss auf ebenem Boden stehen. 3. Stellen Sie den Mäher zum Laden manuell in die Ladestation.
-
Seite 130: Technische Daten
Roboter aus, warten Sie 10 Sekunden und schalten Sie ihn wieder ein, Weitere Hilfe und Problembehebungen erhalten Sie telefonisch von Texas: +45 6395 5555. 26. Technische Daten Modell RMX 600 RMX 1000 RMX 1600 RMX 2000 Art. Nr. 90070208 90070209... -
Seite 131: Eu-Konformitätserklärung
27. EU-Konformitätserklärung Hiermit erklären wir, Texas Andreas Petersen A/S, Knullen 22, DK-5260 Odense S, dass die nachfolgende Maschine den wesentlichen Anforderungen von Arbeitsschutz und Arbeitssicherheit gemäß den nachfolgenden Richtlinien entspricht: 1. Produktbezeichnung: Robot Rasenmäher, Batteriebetrieben Funktion: Gras schneiden 1. Typ/Modell: Machinentyp: RMX600 , RMX1000...
