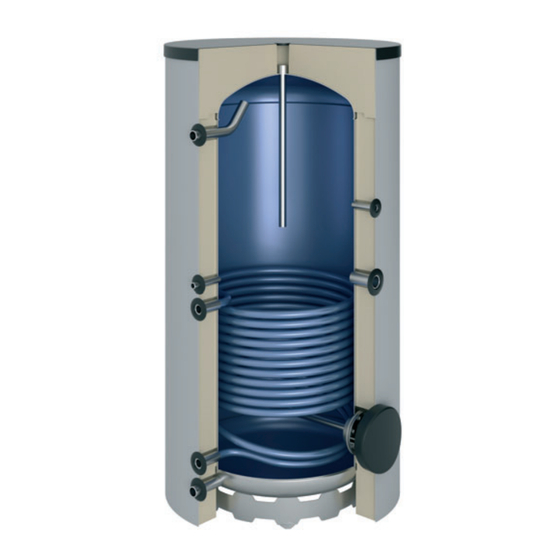

- Seite 1 Installations- und Bedienungsanleitung Emaillierte Trinkwasserspeicher...
- Seite 2 Gewährleistung Arbeiten am Speicher Entsorgung Aufstellung Technische Daten Bestimmungsgemäßer und Anschlüsse Gebrauch Warmwasserspeicher Installation / Inbetriebnahme 150 – 500 Anschluss Warmwasserspeicher Mischinstallation 800 – 2600 Druckschläge / Wasserschläge Solarspeicher 200 – 500 Inbetriebnahme Solarspeicher 800 – 2250 Kontrolle, Wartung Wärmepumpenspeicher und Reinigung 300 –...
- Seite 3 Übersicht emaillierte Trinkwasserspeicher Warmwasserspeicher Wärmepumpenspeicher 150 – 500 Liter, Seite 11 300 – 500 Liter, Seite 15 800 – 2600 Liter, Seite 12 Solarspeicher Unterstelltrinkwasserspeicher 200 – 500 Liter, Seite 13 80 – 200 Liter, Seite 16 800 – 2250 Liter, Seite 14...
- Seite 4 Hinweise zu Sicherheit und Gebrauch Diese Installations- und Bedienungsanleitung ist vor der Inbetriebnahme / Verwendung Dokumentation des Speichers zwingend zu lesen! Sie ist zudem Bestandteil des Lieferumfangs, muss dem Gerätebenutzer ausgehändigt wer- den und sollte immer in der Nähe des Aufstellungsortes des Speichers aufbewahrt werden. WICHTIG: Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, wird keine Haftung übernommen.
- Seite 5 Die emaillierten Trinkwasserspeicher dienen zur indirekten Erwärmung, Bevorratung und Bestimmungsgemäßer Bereitstellung von Trinkwasser auf die bzw. in der gewünschten Temperatur in geschlosse- Gebrauch nen Systemen. Die Wärmeübertragung erfolgt durch interne Wärmetauscher, durch die Heizwasser (nach VDI 2035) und / oder Solarflüssigkeit (Wasser / Glykolgemische im Verhältnis bis 1:1) strömt.
- Seite 6 Alle Speicher dürfen nur in geschlossenen Anlagen verwendet werden. Sämtliche An- Anschluss schlüsse sind druckfest auszuführen. Nicht benötigte Anschlüsse müssen verschlossen werden. Um Wärmeverluste zu minimieren, sollten alle Leitungen gedämmt werden. Der Speicher ist so zu installieren, dass er ohne Demontage entleert werden kann. WICHTIG: Sollte ein Glattrohrwärmetauscher nicht benötigt werden, ist dieser gegen Eindringen von Sauerstoff zu verschließen.
- Seite 7 Kontrolle, Wartung und Reinigung Bei Inbetriebnahme, sowie mindestens einmal jährlich, ist die korrekte Funktion des Sicher- Sicherheitsventil heitsventils zu überprüfen. Sollte das Sicherheitsventil dauernd tropfen, liegt vermutlich eine Verunreinigung vor, der Wasserleitungsdruck übersteigt den zugelassenen Wert, oder das Sicherheitsventil ist defekt. Übersteigt der Wasserleitungsdruck den zugelassenen Wert ist ein Druckminderer einzusetzen.
- Seite 8 Die Entleerung des Brauchwassers erfolgt nach dem Schließen des Absperrventils in Entleerung der Kaltwasserzuleitung über das Entleerungsventil der Sicherheitsventilkombination bei gleichzeitigem Öffnen aller Warmwasserventile der angeschlossenen Gebrauchsarmaturen. Erforderliche Reinigungsintervalle sind je nach Wasserqualität und Höhe der Reinigung Speichertemperatur unterschiedlich. Ein jährliches Intervall wird empfohlen. WICHTIG: Bei einer Härte des Trinkwassers von über 20°...
- Seite 9 Magnesium-Schutzanoden Ersatzteilliste 517807400 517807402 517807340 *) 517807355 *) R1¼" x 500, Ø 33 R1¼" x 700, Ø 33 M8 x 500, Ø 33 M8 x 500, Ø 40 Warmwasserspeicher x *) x *) x *) 1000 x *) 1500 x *) 2250 x *) 2600...
- Seite 10 Entsorgung und Recycling der Produkte nach endgültiger Außerbetriebnahme Die Komponenten und Betriebsstoffe von OEG Speichern gehören nicht in den Hausmüll. Sie müssen in Absprache mit den lokalen bzw. kommunalen Abfallentsorgungs- und Recyclingzentren den Wertstoffkreisläufen zugeführt werden. Bei Fragen zu einzelnen Komponenten der Speicher wenden Sie sich an info@oeg.net oder an die OEG-Hotline...
- Seite 11 Thermometer (Ø 9 mm) J [mm] 1405 1370 1411 Heizstabanschluss (Rp 1 ½") K [mm] 1145 Revisionsflansch (Lochkreis Ø 150, 8 x M12) L [mm] 150, 200, 300 l 150,200,300l 400, 500 l 400,500l 150,200,300l 150, 200, 300 l 400, 500 l...
- Seite 12 1493 1789 Heizstabanschlus (Rp 1½") H [mm] 1314 1116 1098 1289 Revisionsflansch (Lochkreis Ø 150, 8 x M12) I [mm] Fühlerhülse (Ø 6 mm) J [mm] div. Höhen div. Höhen div. Höhen div. Höhen div. Höhen 800, 1000, 1500 l...
- Seite 13 O [mm] 1405 1370 1411 Heizstabanschluss (Rp 1 ½") P [mm] 1145 Revisionsflansch (Lochkreis Ø 150, 8 x M12) Q [mm] 200, 300 l 200, 300 l 400, 500 l 400, 500 l 200, 300 l 200, 300 l 400, 500 l...
- Seite 14 Solarspeicher 800 – 2250 800, 1000, 1500 l 800,1000,1500l 2250 l 2250l Emaillierte Trinkwasserspeicher...
- Seite 15 Thermometer (Ø 9 mm) L [mm] 1372 1380 1400 Heizstabanschluss (Rp 1 ½") M [mm] Revisionsflansch N [mm] (Lochkreis Ø 150, 8 x M12) 300 l 300l 400, 500 l 400,500l 400, 500 l 400,500l 300 l 300l 300 l...
- Seite 16 Unterstellspeicher (stehend) 80 – 200 Emaillierte Trinkwasserspeicher...
