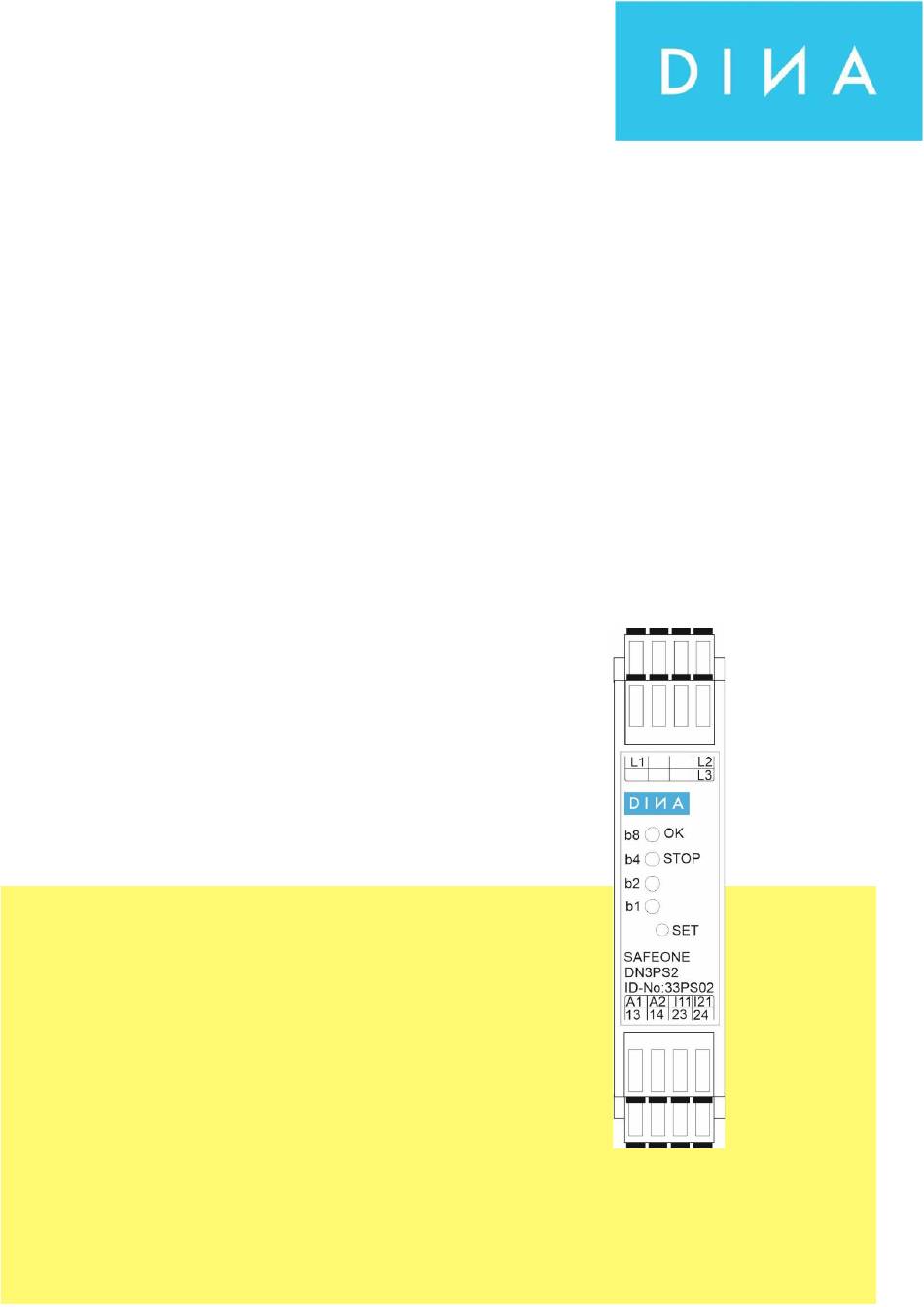

- Seite 1 SAFEONE DN3PS2 Hardware Sicherheitsschaltgerät zur sensorlosen Stillstandsüberwachung...
- Seite 2 Mail info@dina.de www.dina.de © Copyright by DINA Elektronik GmbH 2023 Alle Teile dieser Dokumentation sind urheberrechtlich geschützt. Jede Verwendung außerhalb der Grenzen des Urheberrechts ist ohne schriftliche Genehmigung des Herausgebers nicht erlaubt. Dies gilt insbesondere für die Vervielfältigung, Verbreitung und Übersetzung dieser Dokumentation oder Teilen davon, sowie für die Speicherung und Verarbeitung der Inhalte mit elektronischen Datenverarbeitungssyste-...
- Seite 3 Anschlussbelegung 33PS02, 33PS03, 33PS05 ..........11 4.1.2 Blockschaltbild ....................12 4.1.3 Eingänge I11 und I21 ..................12 4.1.4 Applikationsbeispiel ..................13 4.1.5 Anschlussbelegung 33PS08 ................. 14 4.1.6 Blockschaltbild ....................14 Parametrierung ......................15 4.2.1 Einstellen der Schaltschwellen ..............15 Hardware Handbuch SAFEONE DN3PS2...
- Seite 4 8.10 Sicherheitstechnische Daten ..................23 8.11 Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849-1:2016-06 ....23 8.12 Kontaktlebensdauer ....................24 Ein- und Ausbau ....................... 25 Modul einbauen ......................25 9.1.1 Übersicht ....................... 25 Modul ausbauen ......................25 Hardware Handbuch SAFEONE DN3PS2...
- Seite 5 Kennzeichnet eine unerwartete Reaktion. ∎ Kennzeichnet einen Aufzählungspunkt. 1.1.3 Typographische Hervorhebungen von Wörtern Nachfolgende typographische Hervorhebungen kennzeichnen Wörter mit besonderer Funktion: Kennzeichnet eine Positionsnummer in einer Abbildung. → Kennzeichnet einen Querverweis auf eine Seite, eine Abbildung oder ein Dokument. Hardware Handbuch SAFEONE DN3PS2...
- Seite 6 Wir setzen alles daran, eine vollständige und korrekte Dokumentation für das Produkt zu liefern. Sollten Sie Verbesserungsvorschläge oder Hinweise für uns haben, teilen Sie uns diese bitte mit. Senden Sie Ihre Anmerkungen per E-Mail an nachfolgende Adresse. E-Mail: info@dina.de Hardware Handbuch SAFEONE DN3PS2...
- Seite 7 Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen führen kann. VORSICHT Für eine möglicherweise schädliche Situation, bei der das Produkt oder eine Sache in seiner Umgebung beschädigt werden kann. VORSICHT Warnung vor einer Gefahr, die zu Umweltschäden führen kann. Hardware Handbuch SAFEONE DN3PS2...
- Seite 8 Folgende Gefahrensymbole werden in der bestehenden Dokumentation verwendet: Stromschlag – gefährliche Spannung! Personalqualifikation Die DINA Elektronik GmbH unterscheidet Fachpersonal mit unterschiedlicher Ausbildung für die Durchführung der Arbeiten am Produkt. Die jeweils erforderliche Mindestqualifikation wird bei jeder Arbeit angegeben und ist wie folgt festgelegt: 2.2.1...
- Seite 9 Das Produkt wurde ausschließlich für den hier beschriebenen Verwendungszweck entwickelt. Die in dieser Betriebsanleitung gemachten Angaben sind strikt einzuhalten. Das SAFEONE DN3PS2 ist ein Sicherheitsschaltgerät zur sensorlosen Stillstandsüber- wachung bei Drei- und Einphasen Motoren. Das Sicherheitsschaltgerät ist zum Einsatz an Maschinen und Anlagen zur Verhinderung von Gefahren vorgesehen.
- Seite 10 Sicherheitsbestimmungen Nachfolgend aufgeführten Sicherheitsbestimmungen sind zwingend Folge zu leisten. Bei Nicht- einhaltung dieser Sicherheitsbestimmungen oder unsachgemäßer Verwendung des Gerätes übernimmt die DINA Elektronik GmbH keinerlei Haftung für daraus entstehende Personen- oder Sachschäden. Das Produkt darf nur von einer Elektrofachkraft oder einer unterwiesenen und geschul- ten Person installiert und in Betrieb genommen werden, die mit dieser Betriebsanleitung und den geltenden Vorschriften hinsichtlich Arbeitssicherheit und Unfallverhütung ver-...
- Seite 11 Die Vorschriften des Herstellers der Anlage oder der Maschine über die Wartungsinter- valle sind einzuhalten. Die DINA Elektronik GmbH ist nicht in der Lage, die Eigenschaften eines Gesamtsys- tems zu garantieren, das nicht von ihr konzipiert ist. Hardware Handbuch SAFEONE DN3PS2...
- Seite 12 Sicherheit Die DINA Elektronik GmbH übernimmt keinerlei Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgenden Beschreibung können keine neuen, über die allgemeinen Lieferbedingungen der DINA Elektronik GmbH hinausgehenden Garantie-, Gewährleis- tungs- oder Haftungsansprüche abgeleitet werden.
- Seite 13 EG-Konformitätserklärung EG-Konformitätserklärung Hardware Handbuch SAFEONE DN3PS2...
- Seite 14 Produktbeschreibung Produktbeschreibung Das SAFEONE DN3PS2 ist ein Sicherheitsschaltgerät zur sensorlosen Überwachung des Still- stands von elektrischen Antrieben. Bei Antriebsbewegung oder Fehlern wechseln die potentialfreien NO Ausgangskontakte in die Ruhelage. Das Wiedereinschalten kann zeitverzögert parametriert werden. Die Betriebsbereitschaft und der Schaltzustand der Kontaktausgänge werden über LEDs angezeigt.
- Seite 15 überwachenden Antrieb verbunden sein Digitaler Eingang für Muting-Funktion Digitaler Eingang für Muting-Funktion 13/14, Freigabekontakte (je 1 NO-Kontakt) 23/24 LED OK Anzeige Betriebsbereitschaft Statusanzeige Freigabekontakte STOP LED b1, Binärcodierte Anzeige der eingestellten Parameter b2, b4, b8 Hardware Handbuch SAFEONE DN3PS2...
- Seite 16 ◄ Freigabekontakte schließen, wenn der An- trieb im Stillstand ist. ◄ Die Fehlererkennung „Drahtbruch“ und „Einkanaligkeit“ ist inaktiv. bei 33PS05 bleibt nur der Freigabekontakt 13/14 geschlossen. Der Freigabekontakt 23/24 schaltet bei Bewegung ab. nicht bei 33PS05 Hardware Handbuch SAFEONE DN3PS2...
- Seite 17 Bei geöffneter Schutzeinrichtung sind die Eingänge I11 und I21 nicht beschaltet. Die Stillstand- süberwachung ist aktiv und der Freigabestrompfad schließt erst, wenn der Antrieb im Stillstand ist. Bei geschlossener Schutzeinrichtung ist die Stillstandsüberwachung nicht aktiv und der Frei- gabestrompfad ist geschlossen Hardware Handbuch SAFEONE DN3PS2...
- Seite 18 überwachenden Antrieb verbunden sein Meldeausgang Meldeausgang 13/14, Freigabekontakte (je 1 NO-Kontakt) 23/24 LED OK Anzeige Betriebsbereitschaft Statusanzeige Freigabekontakte STOP LED b1, Binärcodierte Anzeige der eingestellten Parameter b2, b4, b8 4.1.6 Blockschaltbild Messeingänge Ausgänge Hardware Handbuch SAFEONE DN3PS2...
- Seite 19 ► Halten Sie die SET-Taste für 2s gedrückt. ◄ Der eingestellte Wert wird gespeichert und der Einstellmodus wird verlassen. Legende LED ein LED aus Schaltschwelle 1, Freigabekontakte geschlossenen Schaltschwelle 1 bei 33PS03, Freigabekontakte geschlossenen Schaltschwelle 2, Freigabekontakte geöffnet Default- Einstellung bei Auslieferung Hardware Handbuch SAFEONE DN3PS2...
- Seite 20 ◄ Die LEDs zeigen Ihnen die Einstellung entsprechend Tabelle 4-2 an. ► Halten Sie die SET-Taste für 2s gedrückt. ◄ Der eingestellte Wert wird gespeichert und der Einstellmodus wird verlassen. Legende LED ein LED aus Einschaltverzögerung Einschaltverzögerung bei 33PS03 Default- Einstellung bei Auslieferung Hardware Handbuch SAFEONE DN3PS2...
- Seite 21 Produktbeschreibung 0 s bei 33PS08-01 t (s) t (s) Tabelle 4-2 Hardware Handbuch SAFEONE DN3PS2...
- Seite 22 Ein Betrieb an einem Wechselstrommotor ist möglich. ► Brücken Sie die Messeingänge L1 und L3 und verbinden Sie diese direkt mit dem Motoranschluss U1. ► Verbinden Sie den Messeingang L2 di- rekt mit dem Motoranschluss U2. Hardware Handbuch SAFEONE DN3PS2...
- Seite 23 Legende LED ein LED aus LED blinkt Zustand Satus Power off Selbsttest betriebsbereit Fehler STOP Freigabestrompfad geöffnet Freigabestrompfad geschlossen Einschalt-Verzögerungszeit t läuft ab Siehe Kapitel „Einstellen der Schaltschwelle“ b1 bis b8 Siehe Kapitel „Einstellen der Einschaltverzögerung“ Hardware Handbuch SAFEONE DN3PS2...
- Seite 24 Relaisfehler DINA Elektronik. ► Prüfen Sie die Beschaltung der Eingän- 8 x Blinken Ungleiche Beschaltung der Ein- gänge I11 / I21 ge I11/21. Hinweis In der Funktionsart 2 (Muting) werden die Fehler „Drahtbruch“ und Einkanaligkeit“ unterdrückt. Hardware Handbuch SAFEONE DN3PS2...
- Seite 25 Eingänge I11, I21 Eingangsspannung 24 V DC (-15/+10%) Stromaufnahme Typ. 4mA (bei UB) Messeingänge Eingänge L1, L2, L3 Eingangsspannung 90V bis 690V AC Stromaufnahme 0,35mA bei 690V AC/5kHz Meldeausgänge Ausgänge O1, O2 Output type Spannung UB-1V Hardware Handbuch SAFEONE DN3PS2...
- Seite 26 Schutzart (Gehäuse und Klemmen) IP 20 Schutzart (Einbauort) min. IP 54 Luft- und Kriechstrecken zwischen den Strom- gemäß DIN EN 50178 kreisen Bemessungsisolationsspannung 250V AC Bemessungsstoßspannung / Isolierung 4 kV Verschmutzungsgrad Überspannungskategorie Gehäusematerial Polyamid PA nicht verstärkt Hardware Handbuch SAFEONE DN3PS2...
- Seite 27 22,5 x 114 x 111 mm (0.886 x 4.488 x 4.370 in) Größe der Normschiene 35,0 mm (1.378 in) 8.10 Sicherheitstechnische Daten Stopp-Kategorie nach IEC 60204 8.11 Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849- 1:2016-06 Performance Level Kategorie MTTFd [a] Hardware Handbuch SAFEONE DN3PS2...
- Seite 28 Technische Daten PFHd 4E-08 8.12 Kontaktlebensdauer Hardware Handbuch SAFEONE DN3PS2...
- Seite 29 Hutschiene ein. Modul ausbauen Vorgehensweise ► Bewegen Sie mithilfe eines Schrauben- drehers (1) den Schieber zur Verriegelung vom Modul weg. ► Bewegen Sie das Modul nach oben und nehmen Sie es von der Schiene heraus. Hardware Handbuch SAFEONE DN3PS2...
