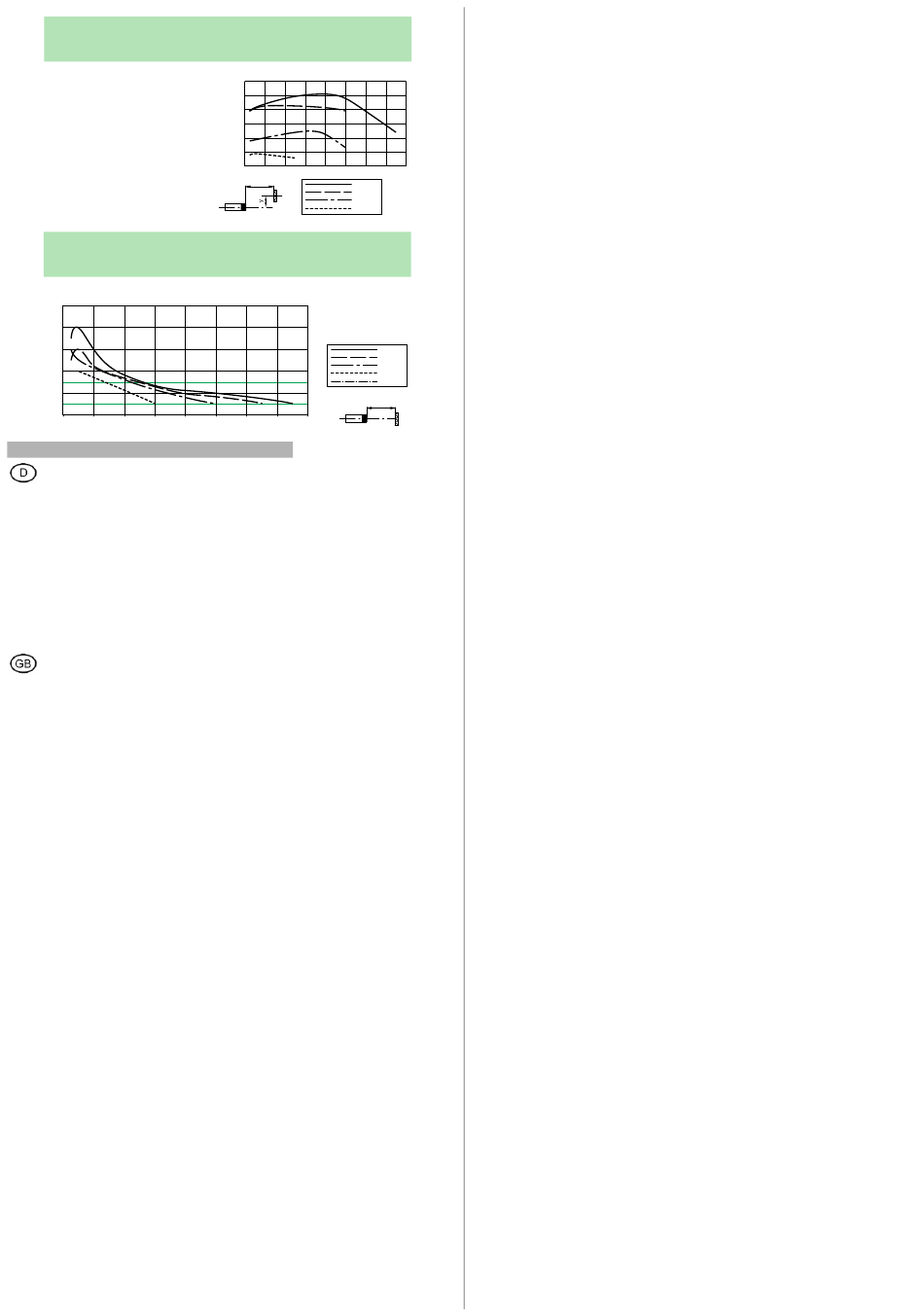

Charakteristische Ansprechkurve
Courbe de response caractéristique
Curve di risposta caratteristica
Möglicher Abstand (Versatz) zwischen
optischer Achse und Referenzobjekt.
Permissible distance (offset) between
optical axis and reference target.
Ecart possible entre l'axe optique et la
cible de référence.
Desplazamiento entre el eje óptico y
objeto de referencia.
Distanza possibile (sfalsato) tra l'asse
ottico e l'ogetto di riferimento.
Relative Empfangslichtstärke
Intensité relative de la lumière reçue
Intensità relativa luce in ricezione
Funktionsreserve, Stability control, Réserve de fonctionnement,
Reserva de función, Funzione riserva
10
8
6
4
3
2
1
0
0
0,2
0,4
0,6
0,8
Beschreibung/Desciption
Bestimmungsgemäße Verwendung
Eine Reflexions-Lichtschranke enthält Sender und Empfänger in einem Gehäuse. Das Licht des Senders wird von einem Reflektor zum
Empfänger zurückgestrahlt. Bei Unterbrechung des Lichtstrahls durch ein Objekt wird die Schaltfunktion ausgelöst.
Montagehinweise
Die Sensoren können aufgrund ihrer M12 x 1 Gewindebauform und unter Verwendung der zwei mitgelieferten Muttern (SW 17 mm / max.
Drehmoment 1,5 Nm) durch eine einfache Bohrung mit Ø 12 mm oder mit einem Haltewinkel (nicht im Lieferumfang) montiert werden.
Beachten Sie bei der Montage die Lage und Sichtbarkeit des Bedienfeldes bzw. der LED-Anzeigen.
Justierung
Montieren Sie den geeigneten Reflektor gegenüber der Lichtschranke. Nach der Grobeinstellung auf den Reflektor wird der Sensor (ohne
Objekt) durch horizontales und vertikales Schwenken so optimal auf den Reflektor ausgerichtet, das die gelbe Leuchtanzeige konstant
leuchtet. Bei ungenauer Ausrichtung blinkt die gelbe LED.
Kontrolle Objekterfassung
Das Objekt in den Strahlengang bringen. Wird das Objekt erfasst, erlischt die gelbe LED. Leuchtet die gelbe LED weiterhin muss die Emp-
findlichkeit am Potentiometer so lange reduziert werden bis sie erlischt.
Nach Entfernen des Objektes leuchtet die Anzeige-LED gelb wieder konstant.
Reinigung
Bei Verschlechterung des Empfangs (Verschmutzung) blinkt die gelbe LED im Empfänger. Deshalb empfehlen wir in regelmäßigen Ab-
ständen den Lichtaustritt zu reinigen und Verschraubungen, sowie die Steckverbindungen zu überprüfen.
Conventional use
The Retroreflective sensor contains the transmitter and receiver in a single housing. The light from transmitter is beamed back from a re-
flector to the receiver. If an object interrupts the light beam the switching function is initiated.
Mounting instructions
On account of the M12 x 1 thread, the two nuts (width across 17 mm / maximum torque 1.5 Nm) supplied along with the unit can be used
to mount the sensors by means of a single borehole of 17 mm in diameter or a holding angle (not included in the scope of delivery).
Please observe the position and visibility of the operating panel and/or the LEDs when mounting.
Adjustment instructions
Mount suitable reflector opposite light beam switch and align roughly.
The exact adjustment takes by swivelling the sensor horizontally and vertically. With optimum light reception the yellow LED lights up con-
stantly. They flash if setting is inexact.
Object detection check
Move the object into the light beam. If the object is recorded, the yellow LED switch off. If it does not switch off, reduce the sensitivity with
the potentiometer until the switches off. It should lights up constantly on again when the object is removed.
Lustration
The yellow LED flashes if reception deteriorates (e.g. soiled lenses.)
We recommend that you clean the optical interfaces and check the plug- and screw connections at regular intervals.
Characteristic response curve
Curva de respuesta característica
GLV12-6
Y [mm]
60
50
40
30
20
10
0
0
0,2
0,4
0,6
0,8
1
1,2
1,4
x
H85
C110-2
H60
H160
Relative received light strength
Potencia relativa de recepción lumínica
GLV12-54
H85
C110-2
H60
H160
F2000
x
1
1,2
1,4
1,6
X [m]
1,6
X [m]
