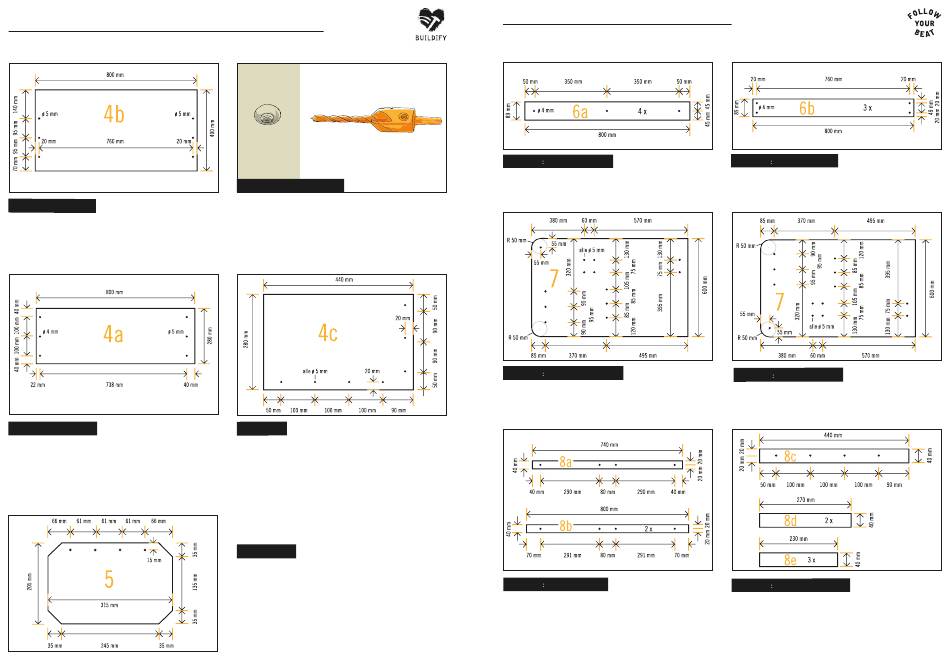

Bohrskizzen zu den Einzelteilen

OBERE ARBEITSPLATTE
Die 18 mm dicke Siebdruckplatte „4b"
für das Bohren der 5 mm Schraubenlöcher vorbereiten. Klebe dazu an
den Stellen der geplanten Bohrungen Kreppband auf und zeichne die
Bohrungen an.
UNTERE ARBEITSPLATTE
Auch hier die Positionen der Schrauben-
löcher mithilfe des Kreppbandes auf der 18 mm dicken Siebdruckplat-
te „4a" anzeichnen. Es werden 4 mm und 5 mm Bohrungen benötigt.
Am besten notierst du hierzu den Lochdurchmesser an der entspre-
chenden Markierung auf dem Kreppband.
TIPP: BOHREN MIT SENKUNG
Für das Bohren empfiehlt sich ein „Vorbohrer". Dieser Bohrer hat zu-
sätzlich einen Senker. Damit entsteht am oberen Ende des Bohrlochs
ein Konus, der Platz für den Schraubenkopf bietet. Der Schraubenk-
opf steht dadurch nicht über, und Du vermeidest Risse im Holz!
STÜTZBRETT
Das Stützbrett „4c" aus einer
18 mm Siebdruckplatte für das Bohren vorbereiten. Hier werden
5 mm Bohrungen benötigt.
EINLEGEBODEN
Der Einlegeboden „5" wird zweimal benötigt.
Für die beiden Zwischenböden „5" wird eine 6,5 mm Siebdruckplatte
auf das Kisteninnenmaß zugeschnitten. Da in der Kiste an den In-
nenecken Dreikantleisten angebracht sind, müssen am Zwischenbo-
den die Ecken entfernt werden. Klebe dazu an den Ecken Kreppband
auf und mache längs und quer jeweils Markierungen
40 mm vom Plattenrand entfernt. Zeichne die Schnittlinien an. Mit
der Stichsäge werden die Ecken abgesägt und die Schnittkanten mit
dem 120er Schleifpapier geglättet.
Pflanztisch Emmanuel selber bauen
WISCHENBODEN
Bohrskizze ZWISCHENBODEN
Die Zwischenböden „6a" zum
Einbau in die Palette werden dreimal benötigt. Ein identisches vier-
tes Brett wird als Blende benötigt und kann gleichzeitig angefertigt
werden.
Bohrskizze SEITENTEIL RECHTS
Die Seitenteile „7" werden
aus Leimholzplatten angefertigt. Für das Anzeichnen der Bohrungen
wird hier ebenfalls Kreppband auf die Platten aufgeklebt und dann
mit einem 5 mm Bohrer durch die Platte gebohrt.
WISCHENBODEN
Bohrskizze LEISTEN 8a & 8b
Die Leiste „8a" wird einmal
und die Leiste „8b" zweimal benötigt. Nach dem Zuschnitt
werden die Positionen der Bohrlöcher mit Kreppband beklebt
und die Bohrungen angezeichnet. Die 4 mm Schraubenlö-
cher mit dem Vorbohrer bohren und senken. Die Leistenkan-
ten mit 120er Schleifpapier brechen.
WISCHENBODEN
Bohrskizze ABLAGE-BRETTER
Die drei Ablagebretter „6b"
werden an den Brettenden je zweimal mit dem 4 mm Vorbohrer gebohrt
und gesenkt.
Bohrskizze SEITENTEIL LINKS
Die zweite Platte „7" ist
spiegelbildlich identisch.
WISCHENBODEN
Bohrskizze LEISTEN 8c, 8d & 8e
Bei der Leiste „8c"
werden vier Bohrungen mit Ø 4 mm benötigt. Die Bohrlöcher
nach dem Bohren senken. Alle Leistenkanten mit 120er
Schleifpapier brechen. Die Leisten „8d „und „8e" werden
nicht gebohrt.
