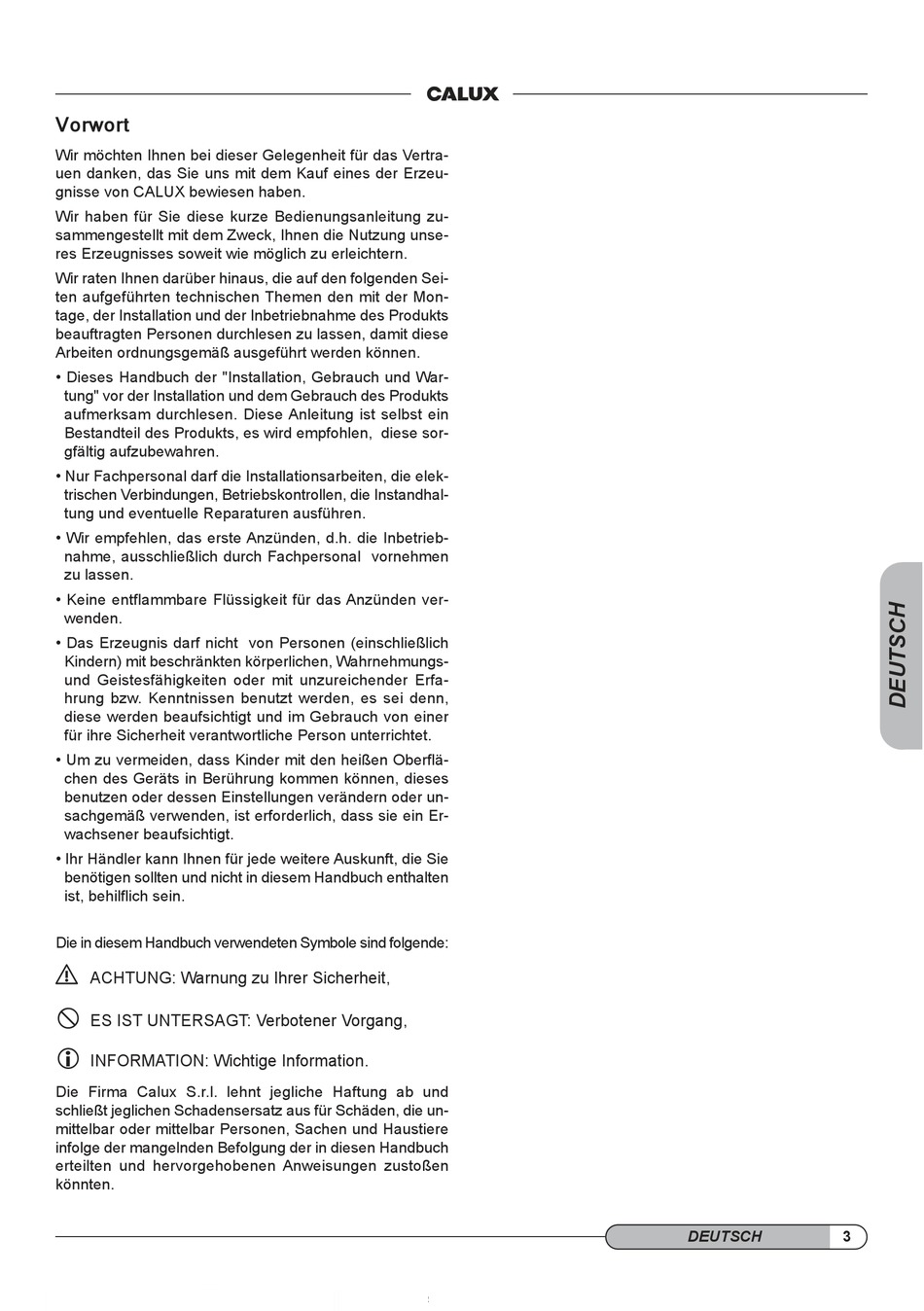

Vorwort
Wir möchten Ihnen bei dieser Gelegenheit für das Vertra-
uen danken, das Sie uns mit dem Kauf eines der Erzeu-
gnisse von CALUX bewiesen haben.
Wir haben für Sie diese kurze Bedienungsanleitung zu-
sammengestellt mit dem Zweck, Ihnen die Nutzung unse-
res Erzeugnisses soweit wie möglich zu erleichtern.
Wir raten Ihnen darüber hinaus, die auf den folgenden Sei-
ten aufgeführten technischen Themen den mit der Mon-
tage, der Installation und der Inbetriebnahme des Produkts
beauftragten Personen durchlesen zu lassen, damit diese
Arbeiten ordnungsgemäß ausgeführt werden können.
• Dieses Handbuch der "Installation, Gebrauch und War-
tung" vor der Installation und dem Gebrauch des Produkts
aufmerksam durchlesen. Diese Anleitung ist selbst ein
Bestandteil des Produkts, es wird empfohlen, diese sor-
gfältig aufzubewahren.
• Nur Fachpersonal darf die Installationsarbeiten, die elek-
trischen Verbindungen, Betriebskontrollen, die Instandhal-
tung und eventuelle Reparaturen ausführen.
• Wir empfehlen, das erste Anzünden, d.h. die Inbetrieb-
nahme, ausschließlich durch Fachpersonal vornehmen
zu lassen.
• Keine entflammbare Flüssigkeit für das Anzünden ver-
wenden.
• Das Erzeugnis darf nicht von Personen (einschließlich
Kindern) mit beschränkten körperlichen, Wahrnehmungs-
und Geistesfähigkeiten oder mit unzureichender Erfa-
hrung bzw. Kenntnissen benutzt werden, es sei denn,
diese werden beaufsichtigt und im Gebrauch von einer
für ihre Sicherheit verantwortliche Person unterrichtet.
• Um zu vermeiden, dass Kinder mit den heißen Oberflä-
chen des Geräts in Berührung kommen können, dieses
benutzen oder dessen Einstellungen verändern oder un-
sachgemäß verwenden, ist erforderlich, dass sie ein Er-
wachsener beaufsichtigt.
• Ihr Händler kann Ihnen für jede weitere Auskunft, die Sie
benötigen sollten und nicht in diesem Handbuch enthalten
ist, behilflich sein.
Die in diesem Handbuch verwendeten Symbole sind folgende:
⚠
ACHTUNG: Warnung zu Ihrer Sicherheit
ES IST UNTERSAGT: Verbotener Vorgang
INFORMATION: Wichtige Information
Die Firma Calux S.r.l. lehnt jegliche Haftung ab und
schließt jeglichen Schadensersatz aus für Schäden, die un-
mittelbar oder mittelbar Personen, Sachen und Haustiere
infolge der mangelnden Befolgung der in diesen Handbuch
erteilten und hervorgehobenen Anweisungen zustoßen
könnten.
,
,
.
DEUTSCH
3
