1. Puffernetzteil PSBSOF 13,8V/ Relaismodul MPSBS
- PSBSOF5012 + MPSBS
2. Puffernetzteil PSBSOF 13,8V/4x1A/ Relaismodul MPSBS
- PSBSOF5012 + LB4 4x1A (AWZ575 oder AWZ576) + MPSBS
3. Puffernetzteil
- PSBSOF5012 + LB4 8x0,5A (AWZ578 oder AWZ580) + MPSBS
1.2 Blockschaltbild (Abb.1).
OPTIONALE KONFIGURATIONEN DES NETZTEILS:
(Visualisierung ist unter: www.pulsar.pl erhältlich)
PSBSOF 13,8V/8x0,5A/ Relaismodul MPSBS

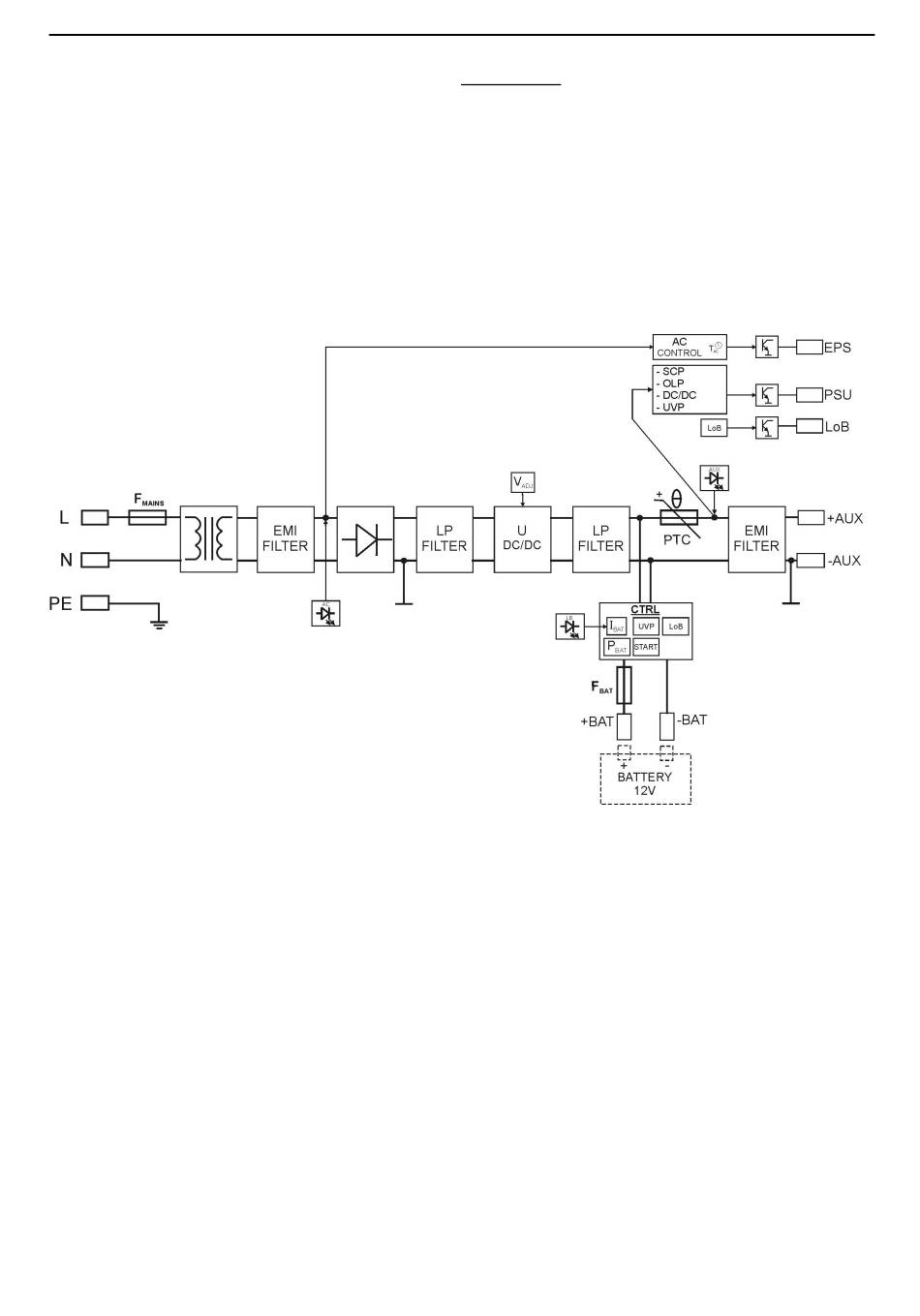

Abb. 1. Blockschaltbild des Netzteils.
PSBSOF5012
3
