Inhaltszusammenfassung für Lenovo ThinkCentre 8794

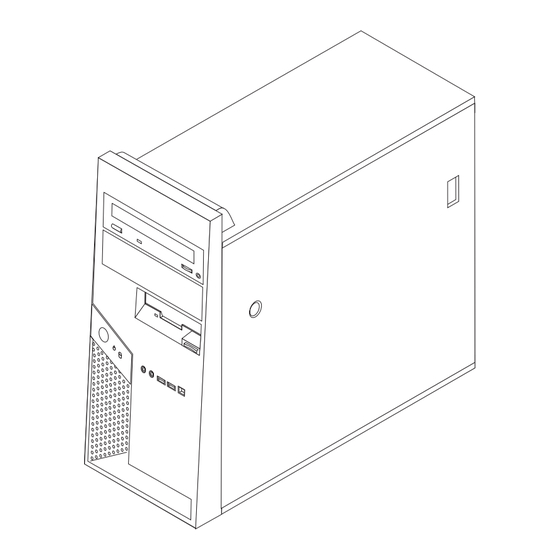

- Seite 1 Benutzerhandbuch Typen 8012, 8794, 8798, 8802 Typen 8806, 8811, 8816...
- Seite 3 Benutzerhandbuch Typen 8012, 8794, 8798, 8802 Typen 8806, 8811, 8816...
- Seite 4 ThinkCentre User’s Guide Types 8012, 8794, 8798, 8802, 8806, 8811, and 8816, Teilenummer 41X6170, © Copyright Lenovo 2006 © In Teilen Copyright International Business Machines Corporation 2005, 2006 Informationen, die nur für bestimmte Länder Gültigkeit haben und für Deutschland, Österreich und die Schweiz nicht zutreffen, wurden in dieser Veröffentlichung im Originaltext übernommen.
-
Seite 5: Inhaltsverzeichnis
. 55 Speicher installieren . 27 PC-Doctor für DOS . . 55 PCI-Adapter installieren . . 28 Maus reinigen . 57 Interne Laufwerke installieren . . 29 Optische Maus . . 57 © Lenovo 2006. Portions © IBM Corp. 2005, 2006. - Seite 6 . 61 Sprachbefehle . . 73 Access Help . . 62 Gewährleistung und Sicherheit . . 62 www.lenovo.com . 62 Anhang B. Bemerkungen ..75 Hilfe und Service . 63 Hinweise zur TV-Ausgabe . 76 Dokumentation und Diagnoseprogramme ver- Marken .
-
Seite 7: Wichtige Sicherheitshinweise
Desktop- oder Notebook-Computer. Lesen Sie alle Informationen, die mit Ihrem Computer mitgeliefert werden, und bewahren Sie sie auf. Die Informationen in diesem Dokument ändern nicht die Bedingungen Ihrer Kaufvereinbarung oder die Lenovo Gewährleistung. Weitere Informationen finden Sie in den Gewährleistungs- und Sicherheitsinformationen, die im Lieferumfang Ihres Computers enthalten sind. -
Seite 8: Allgemeine Sicherheitsrichtlinien
Lassen Sie das Produkt nur von Service-Providern warten, die über die Genehmigung zur Reparatur des jeweiligen Produkts verfügen. Anmerkung: Einige Computerteile können vom Kunden aufgerüstet oder ausge- tauscht werden. Solche Teile werden als ″CRUs″ (Customer Replace- able Units) bezeichnet. CRUs werden von Lenovo ausdrücklich als Benutzerhandbuch... -
Seite 9: Netzkabel Und Netzteile
Fällen, in denen solche Komponenten vom Kunden selbst ausgetauscht werden können, stellt Lenovo eine Dokumentation mit entsprechenden Anweisungen zur Verfügung. Beim Ersetzen von Teilen müssen Sie alle Anweisungen genau befol- gen. Sie müssen immer sicherstellen, dass die Stromzufuhr unterbro- chen ist und dass das Produkt an keine Stromquelle angeschlossen ist, bevor Sie Teile ersetzen. -
Seite 10: Verlängerungskabel Und Zugehörige Einheiten
Duschen oder Toiletten oder auf einem Fußboden, der mit flüssigen Reinigungs- mitteln gesäubert wird, befinden. Flüssigkeiten können einen Kurzschluss verursa- chen, insbesondere wenn das Netzkabel oder das Netzteil durch falsche Behand- lung Belastungen ausgesetzt ist. Flüssigkeiten können auch zu einer allmählichen Korrosion der Netzkabelanschlussenden und der Anschlussenden am Netzadapter und zu einer damit verbundenen Überhitzung führen. -
Seite 11: Batterien Und Akkus
Gehen Sie beim Anschließen der Einheiten an die Netzsteckdose und beim Trennen der Einheiten vorsichtig vor. Batterien und Akkus Alle Personal Computer von Lenovo enthalten eine nicht aufladbare Knopfzellen- batterie für die Stromversorgung der Systemuhr. Außerdem enthalten viele mobile Einheiten, wie z. B. Notebook-Computer, einen aufladbaren Akku, damit das Sys- tem auch unterwegs mit Strom versorgt werden kann. -
Seite 12: Sicherheit Von Cd- Und Dvd-Laufwerken
Der Desktop-Computer sollte mindestens alle drei Monate auf Staubansamm- lungen hin überprüft werden. Schalten Sie den Computer aus, und ziehen Sie das Netzkabel des Computers aus der Netzsteckdose, bevor Sie mit der Überprüfung beginnen. Entfernen Sie anschließend den Staub aus den Entlüftungsschlitzen und Perforationen in der Frontblende. -
Seite 13: Zusätzliche Sicherheitshinweise
Zusätzliche Sicherheitshinweise VORSICHT An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Aus Sicherheitsgründen: v Bei Gewitter keine Kabel anschließen oder lösen. Ferner keine Installations-, Wartungs- oder Rekonfigurationsarbeiten durchführen. v Gerät nur an eine Schutzkontaktsteckdose mit ordnungsgemäß geerdetem Schutzkontakt anschließen. v Alle angeschlossenen Geräte ebenfalls an Schutzkontaktsteckdosen mit ord- nungsgemäß... -
Seite 14: Hinweis Zur Lithiumbatterie
Hinweis zur Lithiumbatterie ACHTUNG Die Batterie kann bei unsachgemäßem Austauschen explodieren. Wenn Sie die Lithium-Knopfzellenbatterie austauschen, verwenden Sie nur eine Batterie desselben Typs oder eine gleichwertige, vom Hersteller empfohlene Batte- rie. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Hand- habung oder Entsorgung explodieren. -
Seite 15: Lasersicherheit
Lasersicherheit Einige PC-Modelle sind werkseitig mit einem CD-ROM- oder DVD-ROM-Laufwerk ausgestattet. CD-ROM- und DVD-ROM-Laufwerke können auch gesondert als Zusatzeinrichtung erworben werden. CD-ROM- und DVD-ROM-Laufwerke sind Laserprodukte. Die Laufwerke erfüllen die Anforderungen gemäß IEC 60825-1 (International Electrotechnical Commission) und gemäß CENELEC EN 60825-1 für Laserprodukte der Klasse 1. - Seite 16 Benutzerhandbuch...
-
Seite 17: Einführung
Ihren Computer. v Kapitel 8, „Informationen, Hilfe und Service anfordern”, auf Seite 61 enthält Informationen zu vielen hilfreichen Quellen, die von Lenovo zur Verfügung gestellt werden. v Anhang A, „Befehle für die manuelle Modemprogrammierung”, auf Seite 67 ent- hält Befehle für die manuelle Programmierung Ihres Modems. - Seite 18 Benutzerhandbuch...
-
Seite 19: Kapitel 1. Arbeitsplatz Einrichten
Abstand, normalerweise 50 bis 60 cm von den Augen entfernt, so auf, dass der Inhalt der Anzeige bei bequemer und unverkrampfter Körperhaltung leicht ablesbar ist. In bequemer Reichweite sollten auch alle anderen Geräte sein, die Sie regelmäßig verwenden, z. B. Telefon und Maus. © Lenovo 2006. Portions © IBM Corp. 2005, 2006. -
Seite 20: Blendung Und Lichteinfall
Blendung und Lichteinfall Stellen Sie den Bildschirm so auf, dass möglichst wenig Blendung und Reflexionen durch Deckenlampen, Fenster und andere Lichtquellen auftreten. Selbst das reflek- tierende Licht von glänzenden Oberflächen kann störende Reflexionen auf Ihrem Bildschirm verursachen. Stellen Sie, wenn möglich, den Bildschirm im rechten Win- kel zu Fenstern und anderen Lichtquellen auf. -
Seite 21: Kapitel 2. Computer In Betrieb Nehmen
Wenn der Spannungsbereich zwischen 100 und 127 V liegt, stellen Sie den Spannungsauswahlschalter auf 115 V ein. v Wenn der Spannungsbereich zwischen 200 und 240 V liegt, stellen Sie den Schalter auf 230 V ein. © Lenovo 2006. Portions © IBM Corp. 2005, 2006. - Seite 22 2. Schließen Sie das Tastaturkabel an einen USB-Anschluss (USB - Universal Serial Bus) an. Anmerkung: Einige Modelle verfügen über eine Tastatur mit einem Lesegerät für Fingerabdrücke. Wenn Sie den Computer in Betrieb genom- men und eingeschaltet haben, finden Sie weitere Informationen zu Ihrem Lesegerät für Fingerabdrücke im Onlinehilfesystem ″Access Help″.
- Seite 23 v Falls Sie über einen DVI-Bildschirm (Digital Video Interface) verfügen, schließen Sie das Kabel wie abgebildet an den Anschluss an. Anmerkung: Im Computer muss ein Adapter installiert sein, der den DVI- Bildschirm unterstützt. 5. Falls Sie über einen Modem verfügen, schließen Sie ihn gemäß den folgenden Anweisungen an.
- Seite 24 6. Falls Sie über Audioeinheiten verfügen, schließen Sie sie gemäß den folgenden Anweisungen an. Nähere Informationen zu Lautsprechern finden Sie in den Schritten 7 und 8 auf Seite 7. 1 Audioeingang Dieser Anschluss empfängt Audiosignale von einer externen Audioeinheit, wie z. B. einem Stereosystem. 2 Audioausgang Dieser Anschluss sendet Audiosignale des Computers an externe Einheiten wie Stereolautsprecher mit eigener Stromversorgung.
- Seite 25 8. Falls Sie über Lautsprecher ohne eigene Stromversorgung verfügen, die nicht mit einem Netzteil ausgestattet sind, richten Sie sich nach den folgenden Anwei- sungen. a. Schließen Sie, sofern erforderlich, das Kabel an, das die beiden Lautspre- cher miteinander verbindet. Bei einigen Lautsprechern ist dieses Kabel fest angeschlossen.
- Seite 26 1 USB An diese Anschlüsse können Sie Einheiten anschließen, die eine USB- Verbindung (Universal Serial Bus) erfordern, z. B. eine Tastatur, eine Maus, einen Scanner, einen Drucker oder einen PDA (Personal Digital Assistant). 2 Seriell An diesen Anschluss können Sie einen externen Modem, einen seriel- len Drucker oder eine andere Einheit anschließen, die einen 9-poligen seriellen Anschluss verwendet.
-
Seite 27: Computer Einschalten
Computer einschalten Schalten Sie zuerst den Bildschirm und andere externe Einheiten und dann den Computer ein. Nach Abschluss des Selbsttests beim Einschalten (POST) wird das Fenster mit dem Logo geschlossen. Ist auf Ihrem Computer vorinstallierte Software vorhanden, wird das Softwareinstallationsprogramm gestartet. Sollten beim Systemstart Fehler auftreten, lesen Sie die Informationen in Kapitel 7, „Fehlerbehebung und Diagnoseprogramme”, auf Seite 53. -
Seite 28: Wichtige Aufgaben
Wichtige Aufgaben Nachdem Sie Ihren Computer in Betrieb genommen haben, sollten Sie die folgen- den Aufgaben ausführen. Dies spart Ihnen später Zeit und Mühe: v Erstellen Sie ein Diagnose-CD-Image oder Diagnosedisketten. Diagnose- programme werden zum Testen der Hardwarekomponenten Ihres Computers verwendet. -
Seite 29: Systemabschluss Durchführen
Systemabschluss durchführen Führen Sie stets einen für das Betriebssystem ordnungsgemäßen Systemabschluss durch, bevor Sie den Computer ausschalten. Ein Systemabschluss verhindert den Verlust von nicht gespeicherten Daten und die Beschädigung von Softwarepro- grammen. Klicken Sie zum Herunterfahren des Microsoft Windows-Betriebssys- tems im Startmenü auf die Option Beenden. Wählen Sie im Drop-down-Menü Herunterfahren aus, und klicken Sie auf OK. - Seite 30 Benutzerhandbuch...
-
Seite 31: Kapitel 3. Zusatzeinrichtungen Installieren
Abschnitt „Wichtige Sicherheitshinweise” auf Seite v. Die Hinweise und Richtlinien in diesem Abschnitt werden Ihnen helfen, die notwendigen Sicher- heitsvorkehrungen zu treffen. Anmerkung: Verwenden Sie nur die von Lenovo zur Verfügung gestellten Kom- ponenten. Produktmerkmale Dieser Abschnitt enthält eine Übersicht über die Produktmerkmale des Computers und die vorinstallierte Software. - Seite 32 Mikroprozessor (variiert je nach Modell) ® ® v Intel Pentium 4-Prozessor mit HT-Technologie v Intel Pentium D-Prozessor ® v Intel Celeron D-Prozessor ® v Intel Core 2 Duo-Prozessor v Interner Cache (Größe variiert je nach Modell) Hauptspeicher v Unterstützung für vier DDR2-DIMMs (DDR - Double Data Rate, DIMM - Dual Inline Memory Module) (Größe variiert je nach Modell) v FLASH-Speicher für Systemprogramme (Größe variiert je nach Modell) Interne Laufwerke...
- Seite 33 Ein-/Ausgabekomponenten v ECP/EEP-Anschluss mit 25 Kontaktstiften (ECP - Extended Capabilities Port, EPP - Extended Parallel Port) v Serieller Anschluss mit 9 Kontaktstiften (alle Modelle) v Zweiter serieller Anschluss mit 9 Kontaktstiften (einige Modelle) v 10 USB-Anschlüsse mit 4 Kontaktstiften (zwei an der Vorderseite und acht an der Rückseite) v Ethernet-Anschluss v Anschluss für VGA-Bildschirm...
- Seite 34 Veröffentlichung gedruckt wird. Möglicherweise werden nach der Veröffentlichung dieser Broschüre weitere Betriebssysteme von Lenovo als mit Ihrem Computer kompatibel erkannt. Diese Auflistung kann geändert und ergänzt werden. Informationen dazu, ob ein Betriebssystem auf Kompatibilität getestet oder zertifiziert wurde, finden Sie auf der Website des Betriebssystemherstellers.
-
Seite 35: Verfügbare Zusatzeinrichtungen
– PCI-Express-x16-Videoadapter (einige Modelle) – Optische Laufwerke, z. B. CD- und DVD-Laufwerke (einige Modelle) – Festplattenlaufwerk Aktuelle Informationen zu verfügbaren Zusatzeinrichtungen finden Sie auf der Lenovo Website unter http://www.lenovo.com/, oder erhalten Sie bei Ihrem Res- eller oder Vertriebsbeauftragten. Kapitel 3. Zusatzeinrichtungen installieren... -
Seite 36: Technische Daten
Technische Daten In diesem Abschnitt sind die technischen Daten Ihres Computers aufgeführt. Abmessungen Höhe: 432 mm Breite: 178 mm Tiefe: 450 mm Gewicht Mindestkonfiguration: 10,5 kg Maximalkonfiguration: 13,5 kg Umgebung Lufttemperatur: Bei eingeschaltetem System: 10 bis 35 °C Bei ausgeschaltetem System: 10 bis 60 °C Maximale Höhe: 914 m Anmerkung: Die maximale Höhe von 914 m ist die maximale Höhe, bei der die angegebenen Luft- temperaturen gelten. -
Seite 37: Erforderliche Werkzeuge
Erforderliche Werkzeuge Zum Installieren einiger Zusatzeinrichtungen im Computer benötigen Sie mögli- cherweise einen Schlitz- oder Kreuzschlitz-Schraubendreher. Möglicherweise sind für einige Zusatzeinrichtungen weitere Werkzeuge erforderlich. Beachten Sie die diesbezüglichen Anweisungen zur Zusatzeinrichtung. Umgang mit aufladungsempfindlichen Einheiten Statische Aufladung ist harmlos für den Menschen, kann jedoch Computer- komponenten und Zusatzeinrichtungen stark beschädigen. -
Seite 38: Positionen Der Anschlüsse An Der Vorderseite Des Computers
Positionen der Anschlüsse an der Vorderseite des Computers In der folgenden Abbildung sind die Positionen der Anschlüsse an der Vorderseite des Computers dargestellt. IEEE 1394-Anschluss (einige Mikrofonanschluss Modelle) USB-Anschluss Kopfhöreranschluss USB-Anschluss Benutzerhandbuch... -
Seite 39: Positionen Der Anschlüsse An Der Rückseite Des Computers
Positionen der Anschlüsse an der Rückseite des Computers In der folgenden Abbildung sind die Positionen der Anschlüsse an der Rückseite des Computers dargestellt. Diagnoseanzeigen Serieller Anschluss (COM 2) (einige Modelle) für Netzteil Spannungsauswahlschalter USB-Anschlüsse (8) Netzteilanschluss Ethernet-LAN-Anschluss Audioausgangsanschluss PCI-Express-x16-Videoadapteranschluss (einige Modelle) Audioeingangsanschluss PCI-Express-x1-Adapteranschluss Anschluss für VGA-Bild-... -
Seite 40: Einheitentreiber Herunterladen
Dient zum Anschließen eines externen Modems, eines seriellen Druckers oder einer anderen Einheit mit seriellem Anschluss mit 9 Kontaktstiften. Einheitentreiber herunterladen Sie können Einheitentreiber für nicht vorinstallierte Betriebssysteme von der fol- genden Website herunterladen: http://www.lenovo.com/support/. Installationsan- weisungen finden Sie in den Readme-Dateien zu den Einheitentreiberdateien. Benutzerhandbuch... -
Seite 41: Abdeckung Entfernen
Abdeckung entfernen Wichtiger Hinweis Lesen Sie vor dem Entfernen der Computerabdeckung den Abschnitt „Wich- tige Sicherheitshinweise” auf Seite v und den Abschnitt „Umgang mit auf- ladungsempfindlichen Einheiten” auf Seite 19. Gehen Sie wie folgt vor, um die Abdeckung zu entfernen: 1. -
Seite 42: Halterung Des Festplattenlaufwerks Entfernen
6. Wenn sich die Halterung des Festplattenlaufwerks 1 in Position befindet, ist der Zugriff auf einige Komponenten im Gehäuse eingeschränkt. Die Halterung kann bei Bedarf auf einfache Weise entfernt werden, um einen besseren Zugriff auf die Komponenten im Gehäuse zu ermöglichen. Nähere Informationen hierzu finden Sie im Abschnitt „Halterung des Festplattenlaufwerks entfernen”. -
Seite 43: Positionen Der Komponenten
Anmerkung: Um die Innenansicht des Gehäuses übersichichtlicher darzustel- len, ist in vielen Abbildungen im vorliegenden Dokument die Halterung des Festplattenlaufwerks nicht abgebildet. Positionen der Komponenten In der folgenden Abbildung sind die Positionen der verschiedenen Komponenten im Computer dargestellt. Optisches Laufwerk Speichermodule Systemplatine Netzteil... -
Seite 44: Komponenten Auf Der Systemplatine Bestimmen
Die Systemplatine oder Steuerplatine ist die Hauptschaltkarte Ihres Computers. Sie stellt die grundlegenden Computerfunktionen bereit und unterstützt eine Vielzahl von Einheiten, die von Lenovo installiert wurden oder später von Ihnen installiert werden können. In der folgenden Abbildung sind die Positionen der Komponenten auf der System- platine dargestellt. -
Seite 45: Speicher Installieren
Speicher installieren Ihr Computer verfügt über vier Steckplätze für die Installation von DIMMs (Dual Inline Memory Modules). Bei der Installation von Speichermodulen vom Typ ″DDR2″ gilt Folgendes: v Verwenden Sie DDR2-SDRAM mit 1,8 V und 240 Kontaktstiften (DDR2 - Double Data Rate, SDRAM - Synchronous Dynamic Random Access Memory). -
Seite 46: Pci-Adapter Installieren
PCI-Adapter installieren Dieser Abschnitt enthält Informationen und Anweisungen zum Installieren und Entfernen von Adaptern. Ihr Computer verfügt über zwei Erweiterungsanschlüsse für PCI-Adapter: einen Anschluss für einen PCI-Express-x1-Adapter und einen Anschluss für einen PCI-Express-x16-Adapter. Gehen Sie wie folgt vor, um einen PCI-Adpater zu installieren: 1. -
Seite 47: Interne Laufwerke Installieren
Weiteres Vorgehen v Informationen zur Installation weiterer Zusatzeinrichtungen finden Sie in den entsprechenden Abschnitten. v Wenn Sie die Installation abschließen möchten, fahren Sie mit dem Abschnitt „Abdeckung wieder anbringen und Kabel anschließen” auf Seite 38 fort. Interne Laufwerke installieren Dieser Abschnitt enthält Informationen und Anweisungen zum Installieren und Entfernen von internen Laufwerken. - Seite 48 Die folgende Abbildung zeigt die Laufwerkpositionen. In der folgenden Liste sind die Typen und Größen der Laufwerke, die Sie in den einzelnen Positionen installieren können, beschrieben. 1 Position 1 - Maximale Höhe: 43 mm v Optisches SATA-Laufwerk, wie z. B. CD- oder DVD-Laufwerk (bei einigen Model- len vorinstalliert) v Austauschbares 5,25-Zoll-SATA-Laufwerk...
-
Seite 49: Laufwerk In Position 1 Oder 2 Installieren
Laufwerk in Position 1 oder 2 installieren Gehen Sie zum Installieren eines Laufwerks in den Positionen 1 oder 2 wie folgt vor: 1. Entfernen Sie die Abdeckung. Nähere Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 23. 2. Entfernen Sie die Frontblende, indem Sie die Plastikzungen 1 nach unten drücken und die Frontblende wie abgebildet nach außen ziehen. - Seite 50 6. Installieren Sie ein 3,5-Zoll-Laufwerk in der Universal-Adapterhalterung für den Umbau von 5,25 zu 3,5 Zoll. 7. Installieren Sie das Laufwerk in der Position, und achten Sie darauf, dass es einrastet. Anmerkung: Installieren Sie die Schrauben für die Adapterhalterung, mit denen die Halterung in der Position gesichert ist.
-
Seite 51: Sata-Laufwerke Anschließen
SATA-Laufwerke anschließen Ein serielles Festplattenlaufwerk kann an einen beliebigen freien SATA-IDE-An- schluss angeschlossen werden. 1. Suchen Sie das Signalkabel, das mit dem neuen Laufwerk geliefert wurde. 2. Suchen Sie einen freien SATA-IDE-Anschluss auf der Systemplatine. Nähere Informationen hierzu finden Sie im Abschnitt „Komponenten auf der System- platine bestimmen”... -
Seite 52: Positionen Der Sicherheitseinrichtungen
Positionen der Sicherheitseinrichtungen In der folgenden Abbildung sind die Positionen der Sicherheitseinrichtungen an der Rückseite des Computers dargestellt. 1 Öse für Vorhängeschloss 2 Integrierte Kabelverriegelung Schloss Der Computer ist mit einer Öse für ein Vorhängeschloss ausgestattet, so dass die Abdeckung nicht entfernt werden kann, wenn ein Schloss angebracht wird. Benutzerhandbuch... -
Seite 53: Integrierte Kabelverriegelung
Schlüssel entfernt werden. Es handelt sich um die gleiche Art von Ver- riegelung, die bei vielen Laptop-Computern Verwendung findet. Eine Kabel- verriegelung kann direkt bei Lenovo bestellt werden. Rufen Sie hierzu die Website http://www.lenovo.com/think auf, und klicken Sie auf Upgrades and accessories −>... -
Seite 54: Batterie Austauschen
Batterie austauschen Ihr Computer besitzt eine spezielle Art von Speicher, in dem Datum, Uhrzeit und die Einstellungen für integrierte Komponenten, wie z. B. die Zuordnungen (Konfi- guration) der Parallelanschlüsse, gespeichert sind. Durch die Stromzufuhr von einer Batterie bleiben diese Informationen gespeichert, wenn Sie den Computer ausschalten. -
Seite 55: Verloren Gegangenes Oder Vergessenes Kennwort Löschen (Cmos-Inhalt Löschen)
10. Stellen Sie im Konfigurationsdienstprogramm Datum und Uhrzeit ein, und definieren Sie ggf. Kennwörter. Siehe hierzu Kapitel 5, „Konfigurationsdienst- programm verwenden”, auf Seite 47. Verloren gegangenes oder vergessenes Kennwort löschen (CMOS-In- halt löschen) Dieser Abschnitt enthält Informationen zu verloren gegangenen oder vergessenen Kennwörtern. -
Seite 56: Abdeckung Wieder Anbringen Und Kabel Anschließen
Abdeckung wieder anbringen und Kabel anschließen Nachdem Sie die erforderlichen Arbeiten an den Zusatzeinrichtungen vorgenom- men haben, müssen Sie alle entfernten Komponenten wieder installieren, die Abde- ckung wieder anbringen und alle Kabel, wie z. B. Netz- und Telefonkabel, wieder anschließen. Nach der Installation bestimmter Zusatzeinrichtungen müssen Sie außerdem die aktualisierten Informationen im Konfigurationsdienstprogramm bestätigen. -
Seite 57: Kapitel 4. Software Wiederherstellen
Gehen Sie wie folgt vor, um Datenträger zur Produktwiederherstellung zu erstellen: 1. Klicken Sie auf dem Windows-Desktop auf Start, Alle Programme, ThinkVan- tage, und klicken Sie auf Wiederherstellungsdatenträger erstellen. 2. Befolgen Sie die angezeigten Anweisungen. © Lenovo 2006. Portions © IBM Corp. 2005, 2006. -
Seite 58: Sicherung Und Wiederherstellung
Gehen Sie wie folgt vor, um Datenträger zur Produktwiederherstellung zu ver- wenden: Achtung: Wenn Sie mit Hilfe der Datenträger zur Produktwiederherstellung den werkseitig vorinstallierten Festplatteninhalt wiederherstellen, werden alle Dateien auf der Festplatte gelöscht und durch den ursprünglichen, werkseitig vor- installierten Festplatteninhalt ersetzt. Während des Wiederherstellungsprozesses erhalten Sie die Möglichkeit, die Dateien, die sich gegenwärtig auf dem Festplat- tenlaufwerk befinden, auf andere Datenträger zu übertragen, bevor alle Daten gelöscht werden. -
Seite 59: Arbeitsbereich Von Rescue And Recovery Verwenden
Gehen Sie wie folgt vor, um eine Sicherungsoperation über Rescue and Reco- very durchzuführen: 1. Klicken Sie auf dem Windows-Desktop auf Start, Alle Programme, ThinkVan- tage, und klicken Sie dann auf Rescue and Recovery. Das Programm ″Rescue and Recovery″ wird geöffnet. 2. - Seite 60 Achtung: Wenn Sie den Festplatteninhalt von einer mit Rescue and Recovery erstellten Sicherungskopie oder den werkseitig vorinstallierten Festplatteninhalt wiederherstellen, werden alle Dateien auf der primären Festplattenpartition (in der Regel Laufwerk C:) während des Wiederherstellungsprozesses gelöscht. Falls mög- lich, sollten Sie Kopien von wichtigen Dateien erstellen. Wenn Windows nicht gestartet werden kann, können Sie mit der Funktion ″Dateien sichern″...
-
Seite 61: Fehler Bei Der Wiederherstellung Beheben
Fehler bei der Wiederherstellung beheben Wenn Sie nicht auf den Arbeitsbereich von Rescue and Recovery oder auf die Win- dows-Umgebung zugreifen können, stehen Ihnen die folgenden Optionen zur Ver- fügung: v Verwenden Sie den Wiederherstellungsdatenträger (CD, DVD oder USB-Fest- platte), um den Arbeitsbereich von Rescue and Recovery zu starten. Nähere Informationen hierzu finden Sie im Abschnitt „Wiederherstellungsdatenträger erstellen und verwenden”. -
Seite 62: Diskette Für Wiederherstellung Erstellen Und Verwenden
1. Starten Sie Ihren Computer und das Betriebssystem. 2. Rufen Sie über einen Web-Browser die folgende Webadresse auf: http://www.lenovo.com/think/support/site.wss/document.do?lndocid=MIGR-54483 3. Legen Sie eine Diskette in Diskettenlaufwerk A: ein. Die Daten, die sich auf der Diskette befinden, werden gelöscht, und die Diskette wird entsprechend forma- tiert. -
Seite 63: Einheitentreiber Wiederherstellen Oder Installieren
Sie können die aktuellen Einheitentreiber für die werkseitig vorinstallierten Einhei- ten auch aus dem World Wide Web von der folgenden Seite herunterladen: http:// www.lenovo.com/support/. Gehen Sie wie folgt vor, um einen Einheitentreiber für eine werkseitig vor- installierte Einheit erneut zu installieren: 1. -
Seite 64: Einheit Zur Wiederherstellung In Der Start- Reihenfolge Definieren
Einheit zur Wiederherstellung in der Startreihenfolge definie- Bevor Sie Rescue and Recovery von einer CD, einer DVD, einem USB-Festplatten- laufwerk oder einer anderen externen Einheit aus starten, müssen Sie zuerst die Startreihenfolge im Konfigurationsdienstprogramm entsprechend ändern. Gehen Sie wie folgt vor, um die Startreihenfolge anzuzeigen oder zu ändern: 1. -
Seite 65: Kapitel 5. Konfigurationsdienstprogramm Verwenden
Sie zuvor die folgenden Abschnitte. Benutzerkennwort Die Benutzerkennwortfunktion verhindert, dass Unbefugte auf Ihren Computer zugreifen können. Benutzerkennwort definieren und ändern Gehen Sie wie folgt vor, um ein Benutzerkennwort zu definieren oder zu ändern: © Lenovo 2006. Portions © IBM Corp. 2005, 2006. -
Seite 66: Administratorkennwort
Anmerkung: Das Kennwort kann aus einer beliebigen Kombination von maximal acht Zeichen bestehen (A - Z, a - z und 0 - 9). 1. Starten Sie das Konfigurationsdienstprogramm. (Nähere Informationen hierzu finden Sie im Abschnitt „Konfigurationsdienstprogramm starten” auf Seite 47.) 2. -
Seite 67: Starteinheit Auswählen
4. Wenn Sie aufgefordert werden, das Kennwort zu bestätigen, geben Sie es erneut ein. Wenn Sie das Kennwort ordnungsgemäß eingeben, wird das Kenn- wort festgelegt. Administratorkennwort löschen Gehen Sie wie folgt vor, um ein vorher definiertes Administratorkennwort zu löschen: Anmerkung: Wenn Sie aufgefordert werden, ein Kennwort einzugeben, müssen Sie Ihr Administratorkennwort eingeben. -
Seite 68: Konfigurationsdienstprogramm Verlassen
Konfigurationsdienstprogramm verlassen Wenn Sie die Einstellungen geprüft oder geändert haben, drücken Sie die Abbruch- taste (Esc) so oft, bis das Menü des Konfigurationsdienstprogramms erneut ange- zeigt wird. Wenn Sie die neuen Einstellungen speichern möchten, wählen Sie Save & Exit Setup aus, bevor Sie das Programm verlassen. Andernfalls werden die Änderungen nicht gesichert. -
Seite 69: Kapitel 6. Systemprogramme Aktualisieren
2. Schalten Sie den Computer ein. Sollte der Computer bereits eingeschaltet sein, müssen Sie ihn ausschalten und dann wieder einschalten. Die Aktualisierung beginnt. 3. Befolgen Sie die am Bildschirm angezeigten Anweisungen, um die Aktualisie- rung abzuschließen. © Lenovo 2006. Portions © IBM Corp. 2005, 2006. - Seite 70 Benutzerhandbuch...
-
Seite 71: Kapitel 7. Fehlerbehebung Und Diagnoseprogramme
Sollten Sie den Fehler nicht beheben können, wenden Sie sich an den Kunden- dienst. Eine Liste der Service- und Unterstützungstelefonnummern finden Sie in den Gewährleistungs- und Sicherheitsinformationen, die im Lieferumfang Ihres Computers enthalten sind. © Lenovo 2006. Portions © IBM Corp. 2005, 2006. - Seite 72 Symptom Maßnahme Die Tastatur funktioniert nicht. Überprüfen Sie Folgendes: Der Computer reagiert nicht auf v Der Computer ist eingeschaltet. Tastatureingaben. v Der Bildschirm ist eingeschaltet. Die Helligkeits- und Kontrastregler sind rich- tig eingestellt. v Die Tastatur ist fest an den Tastaturanschluss des Computers angeschlossen. v Keine der Tasten klemmt.
-
Seite 73: Diagnoseprogramme
DOS die Protokolldateien, die von den beiden Diagnoseprogrammen erstellt wurden, und drucken Sie sie aus. Sie benötigen die Protokolle für den Mitarbei- ter des Lenovo Kundendienstes. (Die Protokolldatei, die vom PC-Doctor für Windows erstellt wurde, wird automatisch unter ″C:\PCDR\DETAILED.TXT″ gespeichert.) PC-Doctor für Windows... - Seite 74 Sie weitere Informationen im Abschnitt „Diagnosedisketten erstellen”. Diagnosedisketten erstellen Um Diagnosedisketten zu erstellen, laden Sie das Diagnoseprogramm ″PC-Doctor für DOS″ unter der Adresse http://www.lenovo.com/support/ auf zwei leere, for- matierte Disketten herunter. Wenn Sie keinen Internetzugang haben, erstellen Sie die Diagnosedisketten wie folgt: Anmerkung: Für diese Prozedur muss Ihr Computer über ein Diskettenlaufwerk...
-
Seite 75: Maus Reinigen
Anmerkung: Wenn das Diagnoseprogramm nicht startet, haben Sie möglicher- weise das optische Laufwerk bzw. das Diskettenlaufwerk nicht als startfähige Einheit festgelegt. Anweisungen zum Ändern der Starteinheit finden Sie im Abschnitt „Starteinheit auswählen” auf Seite 49. 5. Wenn das Diagnoseprogramm geöffnet wird, befolgen Sie die Anweisungen auf dem Bildschirm. -
Seite 76: Mechanische Maus
Gehen Sie wie folgt vor, um die optische Maus zu reinigen: 1. Schalten Sie den Computer aus. 2. Ziehen Sie das Mauskabel vom Computer ab. 3. Drehen Sie die Maus um, und sehen Sie sich die Linse an. a. Befindet sich ein Fleck auf der Linse, entfernen Sie diesen vorsichtig mit einem trockenen Baumwolltupfer. - Seite 77 Gehen Sie wie folgt vor, um eine mechanische Maus zu reinigen: 1. Schalten Sie den Computer aus. 2. Ziehen Sie das Mauskabel vom Computer ab. 3. Drehen Sie die Maus um. Bringen Sie den Haltering 1 durch Drehen in die entriegelte Position, um die Kugel entnehmen zu können.
- Seite 78 Benutzerhandbuch...
-
Seite 79: Kapitel 8. Informationen, Hilfe Und Service Anfordern
Um eine Veröffentlichung anzuzeigen, klicken Sie auf Start, wählen Sie Alle Pro- gramme und anschließend Onlinebücher aus, und klicken Sie auf Onlinebücher. Klicken Sie doppelt auf die Ihren Computer betreffende Veröffentlichung. Die Ver- öffentlichungen finden Sie auch auf der Lenovo Website unter der Adresse http://www.lenovo.com. Anmerkungen: 1. -
Seite 80: Access Help
Die Lenovo Website (www.lenovo.com) enthält eine Vielzahl von Informationen und Services, mit deren Hilfe Sie Computer kaufen, aufrüsten und warten können. Auf der Lenovo Website erhalten Sie Zugriff auf aktuelle Informationen zu Ihrem Computer. Die Website www.lenovo.com bietet außerdem: v Möglichkeiten zum Bestellen von Desktop- und Notebook-Computern, von Bild- schirmen, von Projektoren, von Upgrades und von Zubehör für Ihren Computer... -
Seite 81: Hilfe Und Service
Sie werden in den Informationen zur Fehlerbehebung oder von den Diagnose- programmen möglicherweise aufgefordert, zusätzliche oder aktualisierte Einheiten- treiber oder andere Software zu installieren. Lenovo verwaltet Homepages im World Wide Web, auf denen Sie die neuesten technischen Informationen finden und von denen Sie Einheitentreiber und Aktualisierungen herunterladen können. -
Seite 82: Andere Services Verwenden
Anmerkung: Telefonnummern können jederzeit ohne Vorankündigung geändert werden. Wenn die Nummer für Ihr Land oder Ihre Region nicht auf- geführt ist, wenden Sie sich an Ihren Lenovo Reseller oder Lenovo Vertriebsbeauftragten. Wenn Sie anrufen, sollten Sie sich nach Möglichkeit in der Nähe des Computers... -
Seite 83: Zusätzliche Services Bestellen
Hardwarereparaturservices und für angepasste Installationen, anfordern. Die Verfügbarkeit und Namen der Services können je nach Land oder Region vari- ieren. Weitere Informationen zu diesen Services finden Sie auf der Lenovo Website unter der Adresse http://www.lenovo.com. Kapitel 8. Informationen, Hilfe und Service anfordern... - Seite 84 Benutzerhandbuch...
-
Seite 85: Anhang A. Befehle Für Die Manuelle Modemprogrammierung
Neuseeland, Norwegen und Südaf- rika nicht unterstützt. Tonwahlverfahren. Auf den zweiten Wählton warten. Pause. Auf eine Ruhepause von fünf Sekunden war- ten. Flash Nach dem Wählen in den Befehlsmodus zurückkehren. © Lenovo 2006. Portions © IBM Corp. 2005, 2006. - Seite 86 Befehl Funktion DS=n Eine der vier Telefonnummern (n=0-3) wäh- len, die im nicht flüchtigen Speicher des Modems gespeichert sind. Die Befehle nicht zurückmelden. Die Befehle zurückmelden. Escapezeichen - Vom Datenmodus in den Befehlsmodus wechseln (Befehl T.I.E.S.) Auflegen (Unterbrechen der Verbindung) erzwingen.
-
Seite 87: Erweiterte At-Befehle
Befehl Funktion Übertragungsgeschwindigkeit, Fehler- korrekturprotokoll und DEE-Geschwindigkeit berichten. Nur DÜE-Geschwindigkeit berichten. Mit Hayes Smartmodem 300 kompatible Antworten/Blindwahl Wie X0, zuzüglich aller CONNECT- Antworten/Blindwahl Wie X1, zuzüglich Wähltonerkennung Wie X1, zuzüglich Besetztzeichenerkennung/ Blindwahl Alle Antworten sowie Wählton- und Besetzzeichenerkennung Zurücksetzen und aktives Profil 0 abrufen. 0 Zurücksetzen und aktives Profil 1 abrufen. - Seite 88 Befehl Funktion &P_ &P0 US-Einstellung für Impuls-Pause-Verhältnis &P1 Impuls-Pause-Verhältnis für Großbritannien und Hongkong &P2 Wie &P0, aber mit 20 Impulsen pro Minute &P3 Wie &P1, aber mit 20 Impulsen pro Minute &R_ &R0 Reserviert &R1 CTS arbeitet nach Bestimmungen der Fluss- Steuerung.
-
Seite 89: Mnp/V.42/V.42Bis/V.44-Befehle
Befehl Funktion +MS=a,b,c,e,f Modulationsauswahl, wobei a=0, 1, 2, 3, 9, 10, 11, 12, 56, 64, 69; b=0-1; c=300-56000; d=300- 56000; e=0-1; und f=0-1. Die Standardwerte für a, b, c, d, e, f sind 12, 1, 300, 56000, 0, 0. Der Parameter a gibt das gewünschte Modulationsprotokoll an: 0=V.21, 1=V.22, 2=V.22bis, 3=V.23, 9=V.32, 10=V.32bis, 11=V.34, 12=V.90,K56Flex,V.34..,56=K 56Flex,... -
Seite 90: Faxbefehle Der Klasse 1
Faxbefehle der Klasse 1 +FAE=n Automatische Feststellung des Daten-/Faxmodus +FCLASS=n Serviceklasse +FRH=n Datenempfang mit HDLC-Rahmen Daten empfangen. +FRM=n +FRS=n Empfangsstille +FTH=n Datenübertragung mit HDLC-Rahmen +FTM=n Daten übertragen. +FTS=n Übertragung stoppen und warten. Faxbefehle der Klasse 2 +FCLASS=n Serviceklasse +FAA=n Anpassungsfähige Antwort +FAXERR Faxfehlerwert +FBOR... -
Seite 91: Sprachbefehle
+FPHCTO Zeitlimit für Phase C +FPOLL Gibt die Faxabrufanforderung an. +FPTS: Status der Seitenübertragung +FPTS= Status der Seitenübertragung +FREV? Überarbeitung angeben. +FSPT Faxabruf aktivieren +FTSI: ID der Übertragungsstation berichten. Sprachbefehle Baudrate auswählen #BDR #CID Erkennung der Anrufer-ID und Berichtsformat aktivieren. Daten-, Fax- oder Sprach-/Audiomodus auswählen. - Seite 92 Hinweis für Benutzer aus der Schweiz: Falls bei Ihrer Swisscom-Telefonleitung der Taximpuls nicht ausgeschaltet ist, kann sich dieses störend auf den Modembetrieb auswirken. Diese Störung kann durch einen Filter mit den folgenden Spezifikationen behoben werden: Telekom PTT SCR-BE Taximpulssperrfilter-12kHz PTT Art. 444.112.7 Bakom 93.0291.Z.N Benutzerhandbuch...
-
Seite 93: Anhang B. Bemerkungen
Land verfügbaren Produkte und Services sind beim Lenovo Ansprechpartner erhältlich. Hinweise auf Lenovo Lizenzprogramme oder andere Lenovo Produkte bedeuten nicht, dass nur Programme, Produkte oder Ser- vices von Lenovo verwendet werden können. Anstelle der Lenovo Produkte, Pro- gramme oder Services können auch andere, ihnen äquivalente Produkte, Pro-... -
Seite 94: Hinweise Zur Tv-Ausgabe
Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websi- tes dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Mate- rials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung. Alle in diesem Dokument enthaltenen Leistungsdaten wurden in einer kontrollier- ten Umgebung ermittelt. -
Seite 95: Index
CD-Image 10, 55, 56 Komponenten Disketten 10, 55, 56 Positionen 25 PC-Doctor für DOS 55 Konfigurationsdienstprogramm 47 PC-Doctor für Windows 55 starten 47 Programme 55, 63 Startreihenfolge 46 Diagnose-CD-Image verlassen 50 ausführen 56 © Lenovo 2006. Portions © IBM Corp. 2005, 2006. - Seite 96 9 Positionen 15, 29 Unterstützung für erweiterte Stromverbrauchs- technische Daten 29 steuerung 15 Laufwerke anschließen 33 Systemplatine Lenovo Website 62 Anschlüsse 26 Hauptspeicher 17, 26, 27 Position 26 Positionen der Komponenten 26 Maus, reinigen Systemprogramme 51 mechanische Maus 58...
- Seite 98 Teilenummer: 41X6178 (1P) P/N: 41X6178...
