3 Bedienelemente der Aktivkomponenten
Alle aktiven Elemente bieten ähnliche Ausstattungsm erkmale – eine Grafik
zu den Bedienelementen finden Sie auf Seite 2/3:
1 Mid/High-Filter mit LED-Anzeige
Mit dem Mid/High-Filter wird der Frequenzgang der Elektronik des aktiven
Elementes auf den Frequenzgang der angeschlossenen Mid/ High-Elemente
angepasst. Diese manuelle Einstellung ist zwingend notwendig, da die
Endstufe nicht automatisch erkennen kann, wie viele Mid/High-Elemente
angeschlossenen sind. Bei Anschluss eines passiven Basses ist dagegen
keine Anpassung notwendig.
Achtung: Die am Filter-Schalter angegebenen Zahlen gelten immer für das
Mid/High-Element E 435 (vier Mittelhochtöner). Bei Verwendung des Mid/High-
Elementes E 835 (acht Mittelhochtöner) ist dieses immer als zwei E 435 zu
zählen.

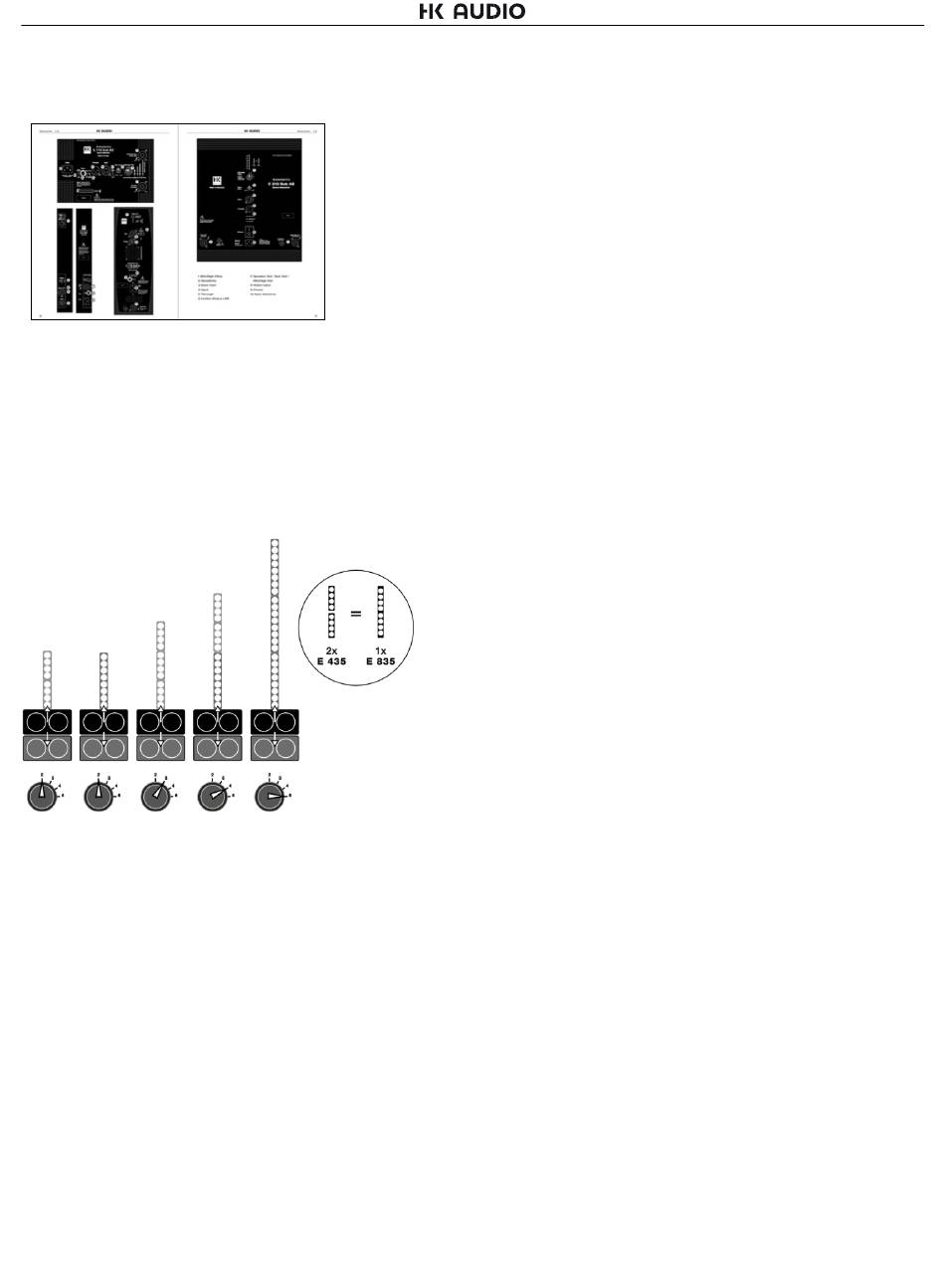

Beispiel: Mid/High-Filter des E 210 Sub AS
2 Sensitivity-Schalter (außer E 210 Sub AS)
Mit diesem Schalter können Sie die Empfindlichkeit der Eingangsstufe an
den Ausgangspegel Ihres Mischpultes anpassen. Bei Verwendung eines
professionellen Mischpultes mit symmetrischen Ausgängen sollte die
Anpassung auf +4 dBu gewählt werden. So nutzen Sie optimal die Fader-
Wege des Pultes und vermeiden Übersteuerungen. Wird ein Mischpult mit
geringerem Ausgangspegel verwendet (unsymmetrischer Klinkenausgang),
wählen Sie die Einstellung –10 dBu aus. Der Doppelbass E 210 Sub AS
bietet keinen Anpassungsschalter, da er für professionelle Einsatzwecke
mit symmetrischen Signalen konzipiert ist.
Wichtiger Hinweis: Sind mehrere Endstufen (Aktive Elemente) im System
integriert – etwa bei einem Steroaufbau, ist darauf zu achten, dass für alle
Endstufen die gleiche Sensitivity-Einstellung ausgewählt ist.
3 Bass Gain (nur bei E 110 Sub AS, E 210 Sub AS)
Mit diesem Regler wir das Lautstärke des Bass-Elementes angepasst, die
angeschlossenen Mid/High-Elemente werden von diesem Regler nicht
beeinflusst. Er kann von -12 bis +6 dB geregelt werden, als Ausgangsbasis
ist die Stellung 0 dB zu empfehlen.
4 Input
Diese Kombi-Buchse kann sowohl XLR- als auch Klinkenstecker aufnehmen.
Schließen Sie die symmetrischen Signale mit einem XLRMikrofonkabel oder
einem mit Stereo-Klinkenstecker an diese Buchse an. Unsymmetrische
Signale können mit einem Mono-Klinkenstecker angeschlossen werden.
5 Through
Paralleler XLR-Ausgang zur Weiterleitung des Eingangssignals (Input) an
weitere aktive Elemente.
6 Limiter-Status LED
Die zweifarbige LED zeigt den Status des Eingangs-Signals an. grün
= betriebsbereit rot = Signal ist übersteuert, der eingebaute RMS-
Limiter reagiert
(schützt die Elektronik vor Übersteuerung)
Achtung: Hier handelt es sich nicht um eine Clip-LED. Die LED darf hin und wieder
kurz rot leuchten, denn dies zeigt lediglich an, dass der RMS-Limiter arbeitet.
Brennt die Signal-LED bei Signalspitzen dauerhaft rot, überprüfen Sie den
Ausgangspegel der Signalquelle und die Stellung des Sensitivity-Schalters.
Der E 210 Sub AS verfügt über eine gesonderte Power-LED, diese
leuchtet grün, wenn der Power-Schalter auf „On" geschaltet ist und
eine Stromverbindung besteht.
7 Speaker Out
(E 110 Sub A, EA 600)
Sub Out / Mid/High Out
(E 110 Sub AS, E 210 Sub AS)
Die Speakon-Ausgänge beim E 110 Sub A und EA 600 dienen zum
Anschluss des passiven Basses E 110 Sub und zur Weiterleitung an
Mid/High-Elemente über den als Zubehör erhältlichen Standfuß EF 45.
Verwenden Sie hierzu handelsübliche Speakon NL4 Kabel (NL4 = vier
Adern: 1+, 1-, 2+, 2-)
Die Bässe mit zwei Endstufen E 110 Sub AS und E 210 Sub AS sind mit
separaten Ausgängen für passive Bässe und Mid/High-Elemente
ausgestattet. Die Sub Out-Buchse des E 110 Sub AS darf nur mit dem E
110 Sub verbunden werden, die Buchse des E 210 Sub AS darf nur zum
Anschluss eines passiven L Sub 1200 benutzt werden.
Speakon-Kabel werden durch Einstecken und Drehen der Arretierung im
Uhrzeigersinn verbunden, eine Drehung gegen den Uhrzeigersinn löst die
Verbindung.
Achtung: Der Mid/High-Ausgang ist parallel zum E-Connect geschaltet, er darf nur
benutzt werden, wenn E-Connect nicht in Betrieb ist.
Achtung: Werden fremde Geräte an den NL4-Ausgang angeschlossen, können
diese und die ELEMENTS Komponenten zerstört werden.
8 Mains Input
Verbinden Sie diese Anschlussbuchse mittels eines Kaltgerätestromkabels
(im Lieferumfang enthalten) mit der Netzsteckdose.
Hinweis: Die aktiven Elemente sind mit einer verriegelbaren V-
LockNetzeingangsbuchse ausgestattet. In Kombination mit einem verriegelbaren
Anschlusskabel („Volex" oder baugleich, optional erhältlich) kann das Netzkabel
arretiert werden und so gegen versehentliches Herausrutschen gesichert werden.
9 Power-Schalter
Beim Einschalten leuchtet die Signal-LED für ca. 5 Sekunden rot und
wechselt dann auf grün um die Betriebsbereitschaft zu signalisieren. Der
Lüfter ist temperaturgesteuert und läuft für die Zeit des Systemchecks kurz
an.
10 Auto Stand-by (nur E 110 Sub AS)
Der E 110 Sub AS verfügt zusätzlich über eine Auto Stand-by Funktion, die
über den Auto Stand-by Schalter ein- und ausgeschaltet wird. Auf Stellung
„on" schaltet die Endstufe in den Ruhezustand, sofern für die
