1 Das ELEMENTS-Prinzip
Alle ELEMENTS-Systeme bestehen aus aktiven und passiven Komponenten
sowie maßgeschneidertem Zubehör. Aktive Komponenten bieten eingebaute
Verstärker mit Class-D-Endstufen, welche die passiven Komponenten mit
Leistung versorgen. Zusätzliche Verstärker werden nicht benötigt. Für
spezielle Installations- und Sprachanwendungen in denen nur passive
Lautsprecher eingesetzt werden ist ein separates Amp-Element EA 600
erhältlich.
Die Verbindung der passiven Komponenten untereinander sowie der
Anschluss an aktive Komponten erfolgt bei den Mid/HighElementen
kabellos über E-Connect, passive Bass-Elemente werden mit
handelsüblichen Speakon NL4-Kabel angeschlossen. Aktive
Komponenten werden untereinander mit XLR-Mikrofon-Kabeln
verbunden.
Die ELEMENTS-Systemkomponenten lassen sich so zu einer großen Zahl

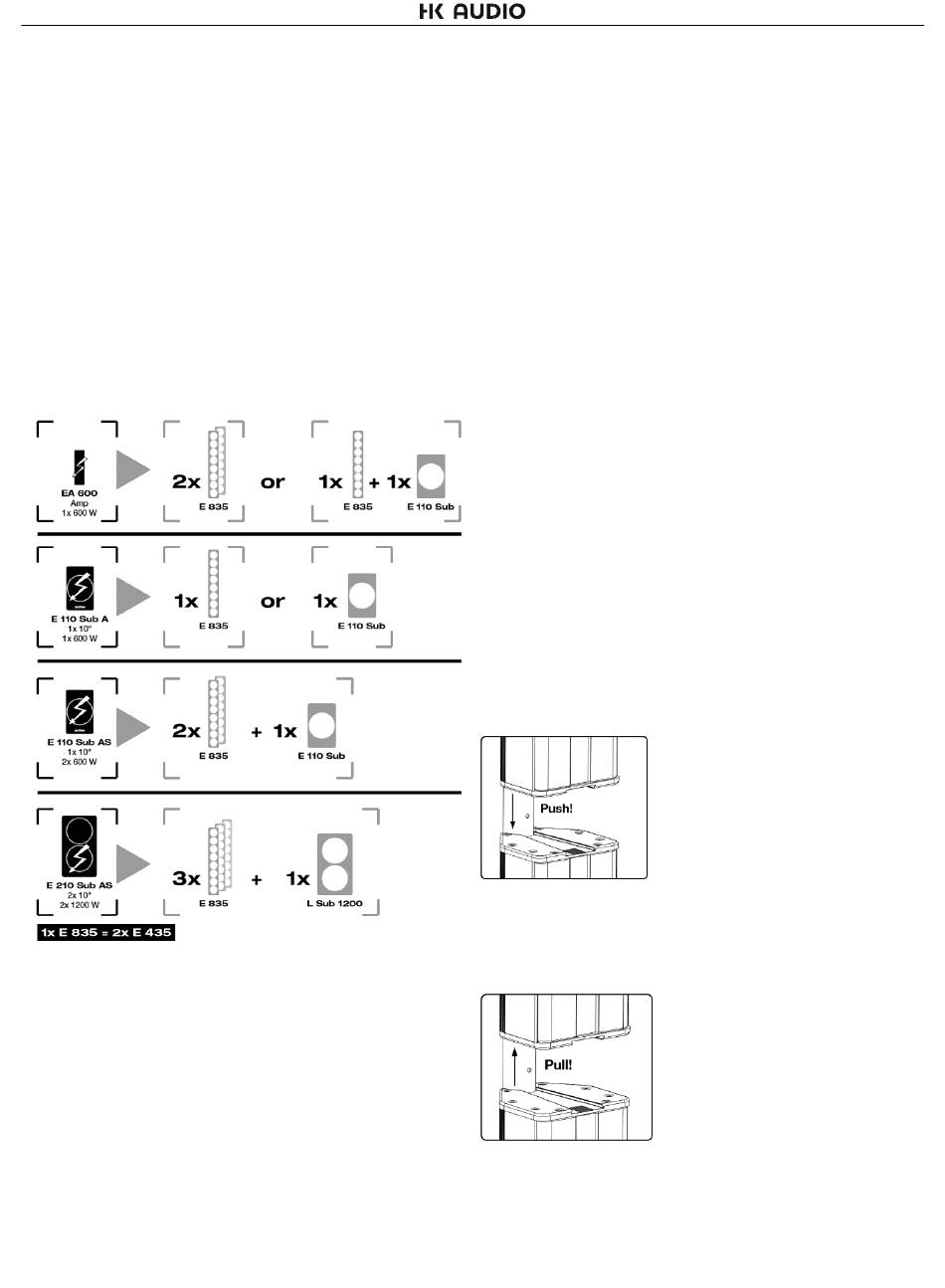

unterschiedlicher Systeme kombinieren. Folgende Grafik zeigt wie viele
Passiv-Elemente von einem der Aktivkomponenten mit Leistung versorgt
werden können.
Grundsätzlich gilt: Sie können die Anzahl der an ein aktives Element
angeschlossenen passiven Komponenten beliebig reduzieren. Das
kleinste ELEMENTS-System besteht demnach aus einem E 110 Sub A
und einem E 435 Mid/High-Element. Oder sogar aus nur einem EA 600
Amp-Element und einem E 435 Mid/High-Element für reine
Sprachanwendung.
Beliebig erweitern lässt sich die Anzahl der an ein aktives Element
angeschlossenen passiven Komponenten nicht, selbst wenn das aktive
Element je nach Kombination mehr Leistung bietet als benötigt!
Entscheidend ist nicht die Leistung, sondern die Gesamtimpedanz der an
ein aktives Element angeschlossenen passiven Komponenten. Da sowohl E-
Connect als auch Speakon als parallele Anschlüsse geschaltet sind,
verringert sich mit jedem zusätzlichen passiven Element die
Gesamtimpedanz. Wird die Impedanz zu niedrig, kann die Elektronik des
aktiven Elementes durch Überhitzung beschädigt werden.
2 Aufstellen und Verbinden der Elemente
Vergewissern Sie sich, dass die aktiven Komponenten beim Aufbau
ausgeschaltet sind, ansonsten droht Gefahr einer Beschädigung! Drehen
Sie den Bass Gain-Regler auf Mittelstellung Mit (0 dB / Centerclick). Bauen
Sie immer zuerst das komplette System samt Verkabelung auf und schalten
erst dann die aktiven Komponenten ein. Für das Abbauen gilt: immer zuerst
alle aktiven System-Komponenten ausschalten.
Achtung: Achten Sie darauf, dass die auf den aktiven Komponenten
aufgedruckten Spannungsangaben mit der lokalen Netzspannung
übereinstimmen. Der Anschluss an eine zu hohe Netzspannung kann die
Elektronik zerstören.
Bass-Elemente
Bei Verwendung eines einzelnen Bass-Elements muss darauf geachtet
werden, dass es auf festem, ebenen Untergrund steht. Je nach Betriebsart
und Systemkonfiguration können Bass-Elemente dank E-Connect auf einer
Längs- und einer Querseite aufgestellt werden. Vier Gummifüße im Boden
sorgen für einen sicheren Stand im Hochformat. Für die Aufstellung im
Querformat verfügen die Gehäuse auf der einen Längsseite über zwei Kufen
und auf der gegenüberliegenden Gehäuseseite über darauf passende
Einfräsungen. So können mehrere Bass-Elemente sicher aufeinander
gestapelt werden.
Bei Verwendung von mehr als einem Bass-Element empfiehlt es sich mit
dem passiven Bass im Querformt zu beginnen, und dann den aktiven Bass
darauf zu stapeln, damit dieser über E-Connect die Mid/HighElemente
versorgen kann.
Mid/High-Elemente
E-Connect erlaubt eine sichere und schnelle Signalverbindung der
Elemente. E-Connect stellt den elektrischen und mechanischen
Anschluss zum nächsten Mid/High-Element, zum Bass, zur Distanzstange,
oder zum Stand-Fuß her. Das robuste Bajonett-System gibt dem Aufbau
durch einfaches Aufeinanderstecken der Komponenten eine sichere
mechanische Verbindung und führt gleichzeitig das Lautsprechersignal mit.
Verbindung der Elemente
Halten Sie die zu verbindenden Komponenten so, dass die jeweiligen
Rohrverbindungen übereinander stehen. Zur festen Verbindung der
einzelnen Komponenten stecken Sie die Rohrverbindung des oberen
Elementes vollständig in die Justierhülse des unteren Elementes. Achten Sie
darauf, dass der Arretierknopf in das entsprechende Justierloch einrastet.
Lösen der Verbindung
Zum Lösen einer Verbindung halten Sie den Arretierknopf in der
Rohrverbindung gedrückt und ziehen dann die Komponenten auseinander.
Elements 2.1
7
