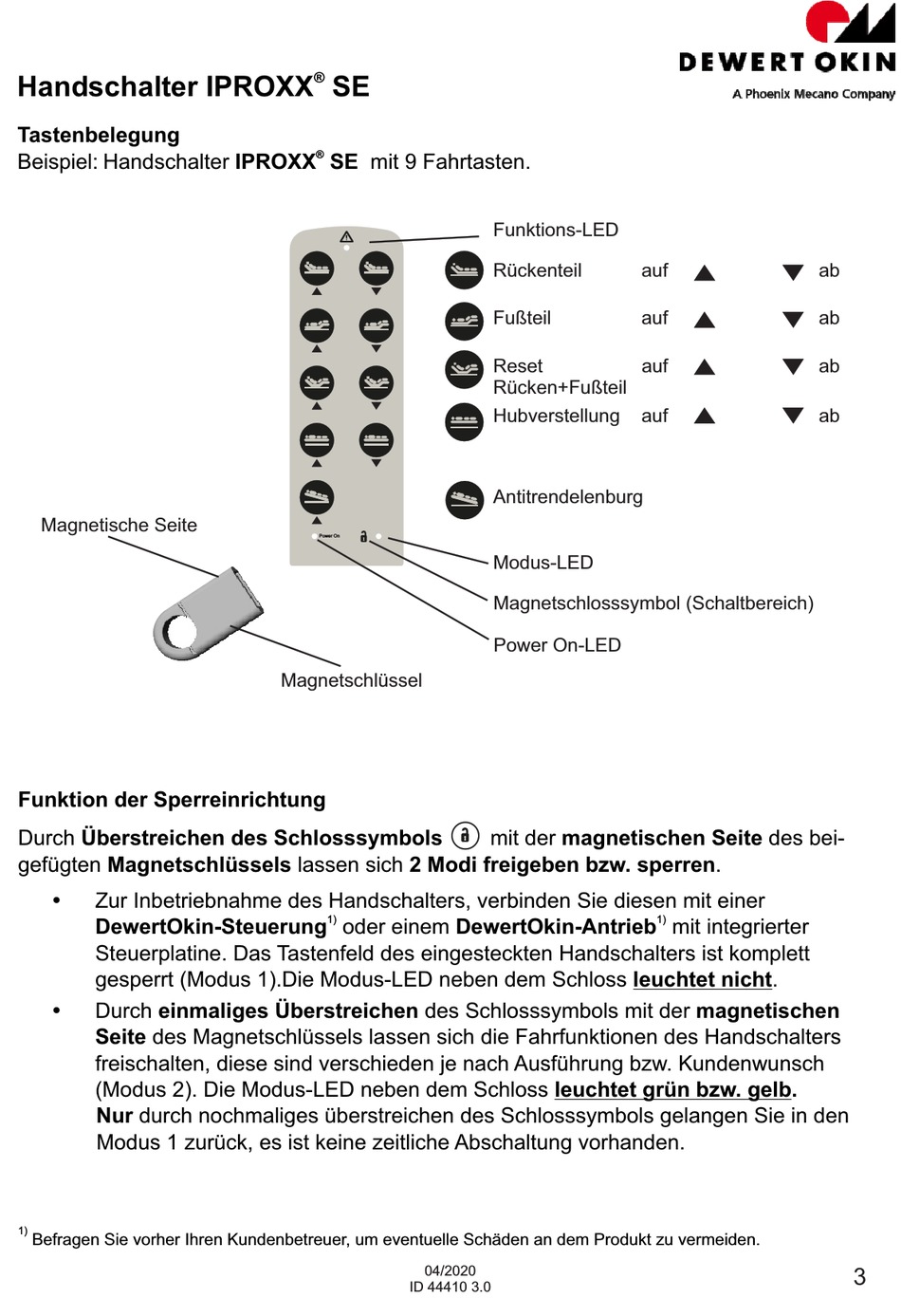

Handschalter IPROXX SE
Tastenbelegung
Beispiel: Handschalter IPROXX SE mit 9 Fahrtasten.
Magnetische Seite
Funktion der Sperreinrichtung
Durch Überstreichen des Schlosssymbols
gefügten Magnetschlüssels lassen sich 2 Modi freigeben bzw. sperren.
Ÿ
Zur Inbetriebnahme des Handschalters, verbinden Sie diesen mit einer
DewertOkin-Steuerung oder einem DewertOkin-Antrieb mit integrierter
Steuerplatine. Das Tastenfeld des eingesteckten Handschalters ist komplett
gesperrt (Modus 1).Die Modus-LED neben dem Schloss leuchtet nicht.
Ÿ
Durch einmaliges Überstreichen des Schlosssymbols mit der magnetischen
Seite des Magnetschlüssels lassen sich die Fahrfunktionen des Handschalters
freischalten, diese sind verschieden je nach Ausführung bzw. Kundenwunsch
(Modus 2). Die Modus-LED neben dem Schloss leuchtet grün bzw. gelb .
Nur durch nochmaliges überstreichen des Schlosssymbols gelangen Sie in den
Modus 1 zurück, es ist keine zeitliche Abschaltung vorhanden.
1)
Befragen Sie vorher Ihren Kundenbetreuer, um eventuelle Schäden an dem Produkt zu vermeiden.
®
®
Power On
Magnetschlüssel
1)
04/2020
ID 44410 3.0
Funktions-LED
Rückenteil
auf
Fußteil
auf
Reset
auf
Rücken+Fußteil
Hubverstellung
auf
Antitrendelenburg
Modus-LED
Magnetschlosssymbol (Schaltbereich)
Power On-LED
mit der magnetischen Seite des bei-
1)
ab
ab
ab
ab
3
