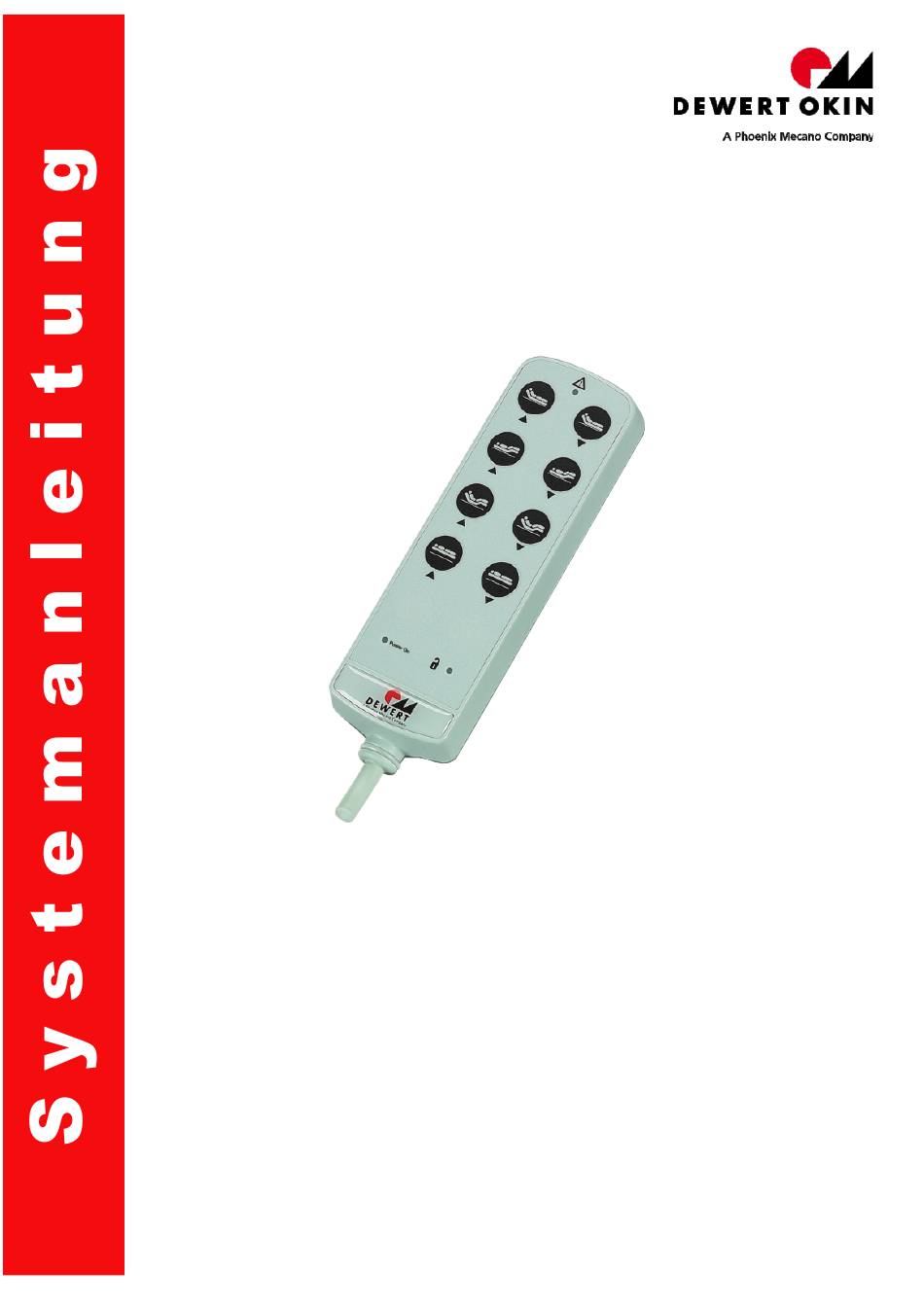

- Seite 1 ® IPROXX SE/SE+ Systemanleitung (Original Systemanleitung) Stand 04/2020 ID 44410 3.0 04/2020...
-
Seite 2: Inhaltsverzeichnis
® IPROXX SE/SE+ Inhaltsverzeichnis Allgemeine Hinweise.................. Seite 2 ® Tastenbelegung IPROXX SE..............Seite 3 ® Funktion der Sperreinrichtung IPROXX SE..........Seite 3 ® Funktionsdiagramm IPROXX SE.............. Seite 4 Funktion der Anzeige.................. Seite 4 ® Tastenbelegung IPROXX SE+..............Seite 5 ® Funktion der Sperreinrichtung IPROXX SE+.......... -
Seite 3: Tastenbelegung Iproxx Se
® Handschalter IPROXX SE Tastenbelegung ® Beispiel: Handschalter IPROXX SE mit 9 Fahrtasten. Funktions-LED Rückenteil Fußteil Reset Rücken+Fußteil Hubverstellung Antitrendelenburg Magnetische Seite Power On Modus-LED Magnetschlosssymbol (Schaltbereich) Power On-LED Magnetschlüssel Funktion der Sperreinrichtung Durch Überstreichen des Schlosssymbols mit der magnetischen Seite des bei- gefügten Magnetschlüssels lassen sich 2 Modi freigeben bzw. -
Seite 4: Funktionsdiagramm Iproxx Se
® IPROXX SE/SE+ ® Funktionsdiagramm IPROXX SE Inbetriebnahme Verbinden Sie den Handschalter mit dem DewertOkin-System. Der Handschalter wechselt automatisch in den Modus 1 (Grundzustand). Modus 1 Handschalter ist komplett gesperrt. Power On Modus-LED leuchtet nicht. 1 x Überstreichen des Schlosssymbols mit der magnetischen Seite des Magnetschlüssels. -
Seite 5: Tastenbelegung Iproxx Se
® Handschalter IPROXX SE+ Tastenbelegung ® Beispiel: Handschalter IPROXX SE+ mit 10 Fahrtasten. Funktions-LED Rückenteil Fußteil Reset Rücken+Fußteil Hubverstellung Trendelenburg Antitrendelenburg Magnetische Seite Power On Modus-LED Magnetschlosssymbol (Schaltbereich) Power On-LED Magnetschlüssel Funktion der Sperreinrichtung Durch Überstreichen des Schlosssymbols mit der magnetischen Seite des beigefügten Magnetschlüssels lassen sich 3 Modi freigeben bzw. -
Seite 6: Funktionsdiagramm Iproxx Se
® IPROXX SE/SE+ Ÿ Durch nochmaliges Überstreichen des Schlosssymbols mit der magnetischen Seite des Magnetschlüssels lassen sich Zusatzfunktionen, (z. B. Trendelenburg, Sitzposition) des Handschalters freischalten, diese sind variabel je nach Ausführung bzw. Kundenwunsch (Modus 3). Die Modus-LED neben dem Schloss leuchtet orange. Erfolgt ca. -
Seite 7: Funktion Der Anzeige
Funktion der Anzeigen Funktions-LED LED leuchtet grün bei Tastendruck, optische Anzeige der Erstfehlersicherheit. Power on-LED mit Akkuladeschaltung LED blinkt gelb bei Akku-Ladung LED leuchtet ständig bei vollem oder nicht angeschlossenen Akku ohne Akkuladeschaltung LED leuchtet ständig bei anliegender Netzspannung Instandhaltung - Instandsetzung Führen Sie regelmäßig die Überprüfungen durch. -
Seite 8: Fehlerbehebung
® IPROXX SE/SE+ Fehler am Handschalter (Erstfehlersichere Steuerung) Es liegt ein Fehler/Erstfehler in der integrierten Sperreinrichtung vor, Ÿ wenn die Modus-LED im gesperrten Zustand leuchtet Ÿ wenn die Modus-LED im freigegebenen Zustand nicht leuchtet Überprüfen Sie dann das System. Fehlerbehebung Um Sie bei der Suche nach üblichen Fehlern und deren Beseitigung zu unterstützen, ist die nachstehende Tabelle entwickelt worden. -
Seite 9: Reinigung
Reinigung ® Der Handschalter IPROXX wurde so entworfen, dass er einfach zu reinigen ist. Insbesondere wird die Reinigung durch viele glatte Flächen begünstigt. 1 Ziehen Sie vor Beginn der Reinigung das Handschalterkabel vom Antrieb/Steuerung! ® 2 Reinigen Sie den Handschalter IPROXX mit einem feuchten Tuch. 3 Achten Sie darauf, bei der Reinigung die Verbindungsleitung nicht zu beschädigen. -
Seite 10: Eg-Konformitätserklärung
® IPROXX SE/SE+ EG-Konformitätserklärung Nach Anhang IV der EMV-Richtlinie 2014/30/EU Nach Anhang VI der RoHS-Richtlinie 2011/65/EU (inkl. Delegierte Richtlinie (EU) 2015/863) Der Hersteller: DewertOkin GmbH Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt ® IPROXX SE mit DewertOkin Antriebssystem ®... - Seite 11 Notizen 04/2020 ID 44410 3.0...
- Seite 12 ® IPROXX SE/SE+ DewertOkin GmbH Weststraße 1 32278 Kirchlengern, Germany Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de Info@dewertokin.de 04/2020 ID 44410 3.0...
