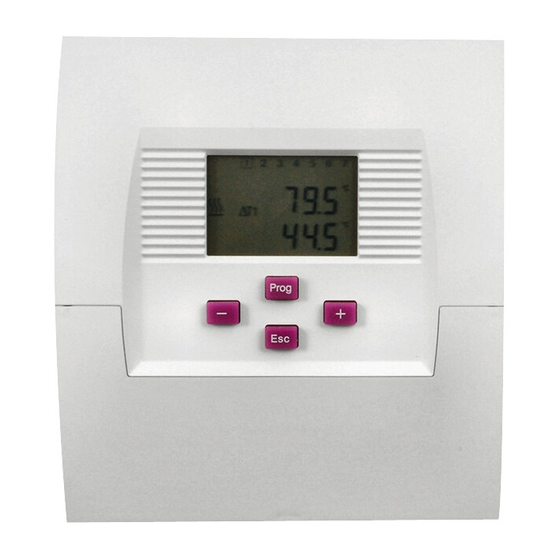

Ceta 101 Bedienungsanleitung

Ceta 101 Bedienungsanleitung

Doppel-differenztemperaturregelung

Werbung

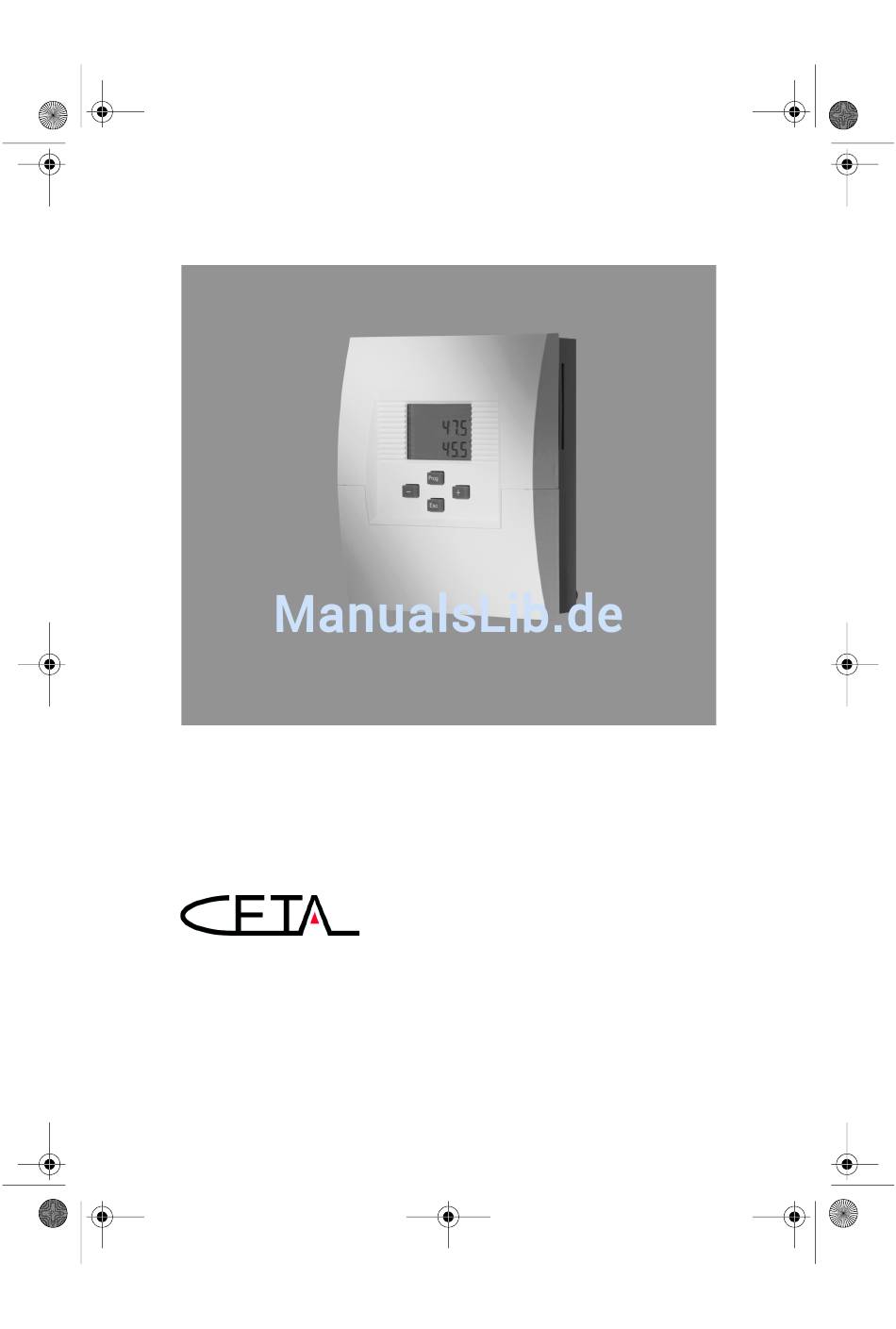

0450021015_1308-22_BA_CETA101_EbV_D.book Seite 1 Donnerstag, 21. Februar 2013 12:21 12
Betriebsanleitung
101
Doppel-Differenztemperaturregelung
Ausgabe 1308-22
Art. 0450021015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ceta 101

  • Seite 1 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 1 Donnerstag, 21. Februar 2013 12:21 12 Betriebsanleitung Doppel-Differenztemperaturregelung Ausgabe 1308-22 Art. 0450021015...
  • Seite 2: Inhaltsverzeichnis

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 2 Donnerstag, 21. Februar 2013 12:21 12 Inhalt Lieferumfang ........................3 Allgemeines ........................3 Bestimmungsgemäße Verwendung ................3 Sicherheit ........................... 3 Allgemeine Tastenfunktionen ..................4 Versionsanzeige (beim Start) ..................4 Grundanzeige ........................5 Direkt zugängliche Funktion ...................6 Menüebene ........................7 Parameterbeschreibung ....................
  • Seite 3: Lieferumfang

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 3 Donnerstag, 21. Februar 2013 12:21 12 Lieferumfang 1. 1x Zentralgerät CETA 101 2. 1x Speichertauchfühler KVT 20/2/6 3. 2x Kollektorfühler PT1000/6 4. 8x Schraube, Blech 2,9x19 mm 5. 3x Kombischraube 4x35 mm 6. 3x Dübel U6 7. 2x Kabelklemme Allgemeines Anlagen mit 2 Wärmequellen und Warmwasserspeicher werden über die Doppel-...
  • Seite 4: Allgemeine Tastenfunktionen

    + (Plus) bzw. - (Minus) •Parameter verändern •Menüpunkt wechseln •Verstellung verlassen •alten Wert beibehalten •Übergeordnete Menüebene anwählen Esc-Lang •Rücksprung in die Grundanzeige 2. Versionsanzeige (beim Start) c 101= Typenbezeichnung Ceta 101 2.2= Versionsanzeige (Diese kann durch Aktualisierung vom gezeigten Bei- spiel abweichen)
  • Seite 5: Grundanzeige

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 5 Donnerstag, 21. Februar 2013 12:21 12 Grundanzeige 3. Grundanzeige Grundanzeige 1 80.5°C= Temperatur F3 Wärmelieferant 1 (z.B.Kollektor oder Feststoffkessel) 44.0°C= Temperatur F1 Wärmespeicher 1 Δ Anzeige Pumpenfunktion P1 Δ Anzeige Pumpenfunktion P2 Anzeige Brennersperre Über + / - umschaltbar auf: Grundanzeige 2 75.5°C= Temperatur F4 Wärmelieferant 2...
  • Seite 6: Direkt Zugängliche Funktion

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 6 Donnerstag, 21. Februar 2013 12:21 12 Direkt zugängliche Funktion 4. Direkt zugängliche Funktion Handbetrieb Regler befindet sich im Handbetrieb 0...4 manuelle Funktion — Aktivierung durch langes Betätigen der Taste — Veränderung der Pumpenfunktion über die Tasten — Beendigung der Funktion über die Taste Funktion: Die manuellen Funktionen 0 ...
  • Seite 7: Menüebene

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 7 Donnerstag, 21. Februar 2013 12:21 12 Menüebene 5. Menüebene Allgemeine Menüstruktur Ceta-Serie Grundanzeige Prog Auswahl Parameter Menü 01 Prog 02:01 02:02 02:nn Menü 02 Parameter 01 Parameter 02 Letzter Parameter Prog Prog Wert 1 Abgleich Einstellung Parameterwert Rücksprung...
  • Seite 8 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 8 Donnerstag, 21. Februar 2013 12:21 12 Menüebene Gesamtübersicht Menüebene Grundanzeige Prog 08:04 08:03 08:01 08:02 ΔT1 Temperatur Pumpe Info Wärmeleistung Wärmebilanz Wärmelieferant An/Aus Prog 09:05 09:07 09:03 09:04 Temperatur Betriebsstunden ΔT2 Pumpe Temperatur Pumpe ΔT2 Wärmespeicher 2 Wärmelieferant 2 An/Aus 03:06...
  • Seite 9 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 9 Donnerstag, 21. Februar 2013 12:21 12 Menüebene 08:05 08:06 08:07 08:08 Starts Temperatur Temperatur Betriebsstunden Pumpe Wärmespeicher Rücklauf Pumpe 09:08 Starts Pumpe ΔT2 03:09 03:10 Code Heizungs- Reset Parameter fachmann 08:05 ΔT1 08:06 ΔT1 08:07 ΔT1 08:08 ΔT1 ΔT1 08:09 Min.temp.
  • Seite 10: Parameterbeschreibung

    „Code Heizungsfachmann“ 03:09 aus- geblendet sind. 03:03 Busadresse Einstellbereich: 21 … 25 Werkswert: Funktion: Wenn mehr als ein CETA 100 oder 101 in einer Anlage über Datenbus verbunden werden, muss jedes Gerät auf eine eindeutige Adresse eingestellt werden.
  • Seite 11 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 11 Donnerstag, 21. Februar 2013 12:21 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 03:06 Automatische Aus- Einstellbereich: 0,5 … 10 Min sprungzeit Werkswert: 2 Min Funktion:Wenn für die eingestellte Zeit keine Bedienung am Gerät erfolgt, springt die Anzeige in die Grundanzeige zurück. 03:07 Antiblockierschutz Einstellbereich:...
  • Seite 12 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 12 Donnerstag, 21. Februar 2013 12:21 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:04 Mindestlaufzeit Einstellbereich: AUS (----) Pumpe ΔT1 0,5 … 60 Min Werkswert: 3 Min Funktion: Mindesteinschaltzeit der Pumpe je Start. 08:05 Minimaltemperatur Einstellbereich: AUS (----) Wärmelieferant ΔT1 5 …...
  • Seite 13 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 13 Donnerstag, 21. Februar 2013 12:21 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:11 Aktivierung Wärme- Einstellbereich: AUS (----) X3, X5 bilanz ΔT1 1 = Wärmebilanzierung über Fühler Rücklauf an F2 (Option) Werkswert: Funktion: Die Einstellungen der Parameter 08:12 bis 08:14 sind nur aktiv, wenn die Funktion Wärmebilanz über diesen Parameter einge- schaltet wurde.
  • Seite 14 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 14 Donnerstag, 21. Februar 2013 12:21 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:19 Brennersperrtempe- Einstellbereich: AUS (----), 5 ... 80 °C ratur Werkswert: Funktion: Zusätzlich oder alternativ zu 08:09 kann eine Temperatur F1 ein- gestellt werden, bei der die Brennersperre (über Datenbus) aktiv wird.
  • Seite 15 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 15 Donnerstag, 21. Februar 2013 12:21 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 09:03 Ausschaltdifferenz Einstellbereich: 2K … (Einschaltdifferenz - 3K) ΔT2 Werkswert: Funktion: Wenn die Temperaturdifferenz zwischen den Fühlern Wärmelie- kleiner ferant F4 und Wärmespeicher F2 ist als der Einstellwert schaltet die Pumpe 09:04 Mindestlaufzeit...
  • Seite 16 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 16 Donnerstag, 21. Februar 2013 12:21 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 09:10 Taktsperre Wärme- Einstellbereich: AUS (----) ... 24h erzeuger ΔT2 Werkswert: Funktion: Nach aktiver Brennersperre wird der Wärmeerzeuger für die ein- gestellte Zeit zusätzlich gesperrt. 09:15 Rücksetzen Zähler Einstellbereich: 0 = kein Rücksetzen, 1 = Rücksetzen Zähler ΔT2...
  • Seite 17 0450021015_1308-22_BA_CETA101_EbV_D.book Seite 17 Donnerstag, 21. Februar 2013 12:21 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 09:23 Frostschutztempe- Einstellbereich: AUS, -15 °C ... 10 °C ratur Fühler F4 Werkswert: Funktion: Δ Die Pumpe T2 wird eingeschaltet, wenn die F4-Temperatur unterhalb des Einstellwerts liegt und abgeschaltet, wenn die F4- Temperatur oberhalb des Einstellwerts +2,5K liegt.
  • Seite 18: Montage

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 18 Donnerstag, 21. Februar 2013 12:21 12 Montage Montage Gefahr! Die Montage ist nur vom autorisierten Elektrofachmann durchzuführen! Vor Öffnen des Gerätes in jedem Fall stromlos schalten! Bohrbild zur Wandmontage 1. Klemmraumabdeckung am Gehäuse demontieren. 2. Zur Montage zunächst eine Schraube in die Wand schrauben.
  • Seite 19: Anschlussbild

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 19 Donnerstag, 21. Februar 2013 12:21 12 Anschlussbild 8. Anschlussbild Gefahr! Der Anschluss ist nur vom autorisierten Elektrofachmann durchzuführ- en! Vor Öffnen des Gerätes in jedem Fall stromlos schalten! 230V-Anschlüsse Niederspannungsanschlüsse...
  • Seite 20: Störungsbeseitigung

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 20 Donnerstag, 21. Februar 2013 12:21 12 Störungsbeseitigung 9. Störungsbeseitigung Um im Störungsfall eine möglichst genaue Diagnose vornehmen zu können ist das Gerät mit einem Störmeldesystem ausgestattet. Die Fehler werden dann in der Grundanzeige des Gerätes mit einem Fehlercode dargestellt: Anzeige 1 0---°C = Fühler F3 Wärmelieferant 1 (z.B.
  • Seite 21: Widerstandswerte Der Fühler

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 21 Donnerstag, 21. Februar 2013 12:21 12 Widerstandswerte der Fühler Fehlercode Ursache Behebung 13-0 Unterbrechung Fühler F3 Siehe 11-0 13-1 Kurzschluss Fühler F3 Siehe 11-1 14-0 Unterbrechung Fühler F4 Siehe 11-0 14-1 Kurzschluss Fühler F4 Siehe 11-1 10. Widerstandswerte der Fühler In Abhängigkeit der Temperatur: PT1000 KVT 20...
  • Seite 22: Konformitätserklärung

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 22 Donnerstag, 21. Februar 2013 12:21 12 Konformitätserklärung 11. Konformitätserklärung...
  • Seite 23: Technische Daten

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 23 Donnerstag, 21. Februar 2013 12:21 12 Technische Daten 12. Technische Daten Netzanschlussspannung: 230V +6%/ -10% Nennfrequenz: 50...60Hz Leistungsaufnahme: max. 2,1VA Sicherung: 6,3A Kontaktbelastung der Ausgangsrelais: 2 (2)A Umgebungstemperatur: -10...+50°C Lagertemperatur: -25...+80°C Schutzart: IP 30 Schutzklasse nach EN 60730: EG-Konformität: 89/336/EWG Gehäuseabmessungen:...
  • Seite 24: Entsorgung

    0450021015_1308-22_BA_CETA101_EbV_D.book Seite 24 Donnerstag, 21. Februar 2013 12:21 12 Entsorgung 14. Entsorgung Entsorgen Sie alle ersetzten Bauteile und schließlich den Regler selbst umweltge- recht und gemäß den aktuellen gesetzlichen Vorschriften des jeweiligen Landes. Firmenstempel:...
